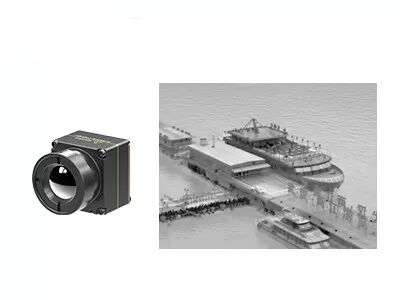

소형 및 가볍고 냉각되지 않은 열 카메라 코어 640x512 해상도 및 광전기 검사용 8μm 픽셀 피치
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 픽셀 피치 | 8μm |
|---|---|---|---|
| 전력 소비 | 0.4W | 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 30/50Hz |
| 강조하다 | 소형 비냉각 드론 열 카메라,드론 열 카메라 핵심 640x512,광기전성 점검 비냉각 열 카메라 |
||
제품 설명
소형 및 가벼운 무게의 열 카메라 코어 640x512/8μm
제품 설명
이TL608 적외선 열카메라 코어는 13*13*18.3mm의 초소형 형태 요소를 가지고 있습니다. 대략 엄지손가락 크기입니다. 그리고 무게는 6.7g에 불과합니다.가볍고 컴팩트한 디자인의 한계를 다시 한 번 밀어냅니다.VOx 적외선 탐지기로 장착된 640 * 512/8μm iTL608은 NETD≤30mK의 높은 열 감도를 제공합니다. 8-14μm LWIR에서 작동합니다.전형적인 주변 온도 표적을 정확하게 감지할 수 있습니다.코어는 ≤ 6 초의 빠른 시작 시간을 지원하고 30 Hz / 50 Hz의 프레임 속도를 지원하며 통합된 NUC 및 3DNR 알고리즘은 이미지 균일성과 전반적인 이미지 품질을 최적화합니다.까다로운 환경에서 안정적으로 작동하도록 설계된, iTL608는 -40°C에서 +70°C까지의 넓은 온도 범위에서 작동하며 휴대용 장치 및 다른 휴대용 플랫폼에 적합합니다.보안 감시의 응용 필요를 해결하는, 온도 측정, 야간 시각.
주요 특징
- 극히 가벼운 디자인
13 * 13 * 18.3mm의 컴팩트 크기와 6.7 ± 1.5g의 무게 (6mm 렌즈 포함)
이 분야에서 가장 높은 수준의 통합 - 높은 감수성, 정확 한 감지
640 * 512 해상도의 8μm 초소규모 픽셀 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다
전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다. - 단순화 된 개발, 빠른 통합
다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
MIPI/USB 2.0/BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.656
RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640*512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30/50Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI / USB2.0 / BT656 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계식 | |
| 크기 (렌즈 포함) | 6mm 렌즈: 13 * 13 * 18.3 mm (렌즈 바깥 지름 Φ12.3 mm) 8.7mm 렌즈: 13 * 13 * 19.8 mm (렌즈 외부 지름 Φ15.6 mm) 16.7mm 렌즈: 13 * 13 * 27.9 mm (렌즈 외부 지름 Φ22.2 mm) 30mm 렌즈: 13 * 13 * 39mm (렌즈 바깥 지름 Φ36 mm) |
| 무게 (렌즈 포함) | 6.7±1.5g (6mm 렌즈) 7.5±1.5g (8.7mm 렌즈) 17±1.5g (16.7mm 렌즈) 42.7±1.5g (30mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 6/8.7/16.7/30mm |
산업용 용도
iTL608 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
생산 능력
- 내부 적외선 탐지기 기술
8인치 0.11μm VOx 냉각되지 않은 적외선 감지기
8인치 0.5μm MCT 냉각 적외선 감지기
8인치 0.5μm T2SL 냉각 적외선 감지기 - 생산 용량 및 장점
매년 600만 대의 자발적인 적외선 탐지기
30,000m2 반도체 제조 시설
20,000 m2 청정실 면적
자주 묻는 질문
1저조한 빛, 활성 IR와 열영상 촬영의 차이점은 무엇입니까?
저조한 빛은 자연광을 필요로 하며, 약한 자연광 이미지를 이미지 강화기를 통해 향상된 전자 이미지로 변환합니다.
액티브 IR는 적외선 빛을 활발하게 방출하고 목표물에 의해 반사되는 적외선 빔을 사용합니다. 은폐력이 매우 낮습니다.
열영상은 빛을 필요로 하지 않으며, 대상과 현장 또는 물체의 다른 부분 사이의 적외선 방사선 차이를 감지하는 수동 적외선 야간 시각입니다.주변 조명 조건의 변화에 영향을 받지 않습니다., 밤이나 안개, 비 또는 다른 혹독한 환경에서도.
액티브 IR는 적외선 빛을 활발하게 방출하고 목표물에 의해 반사되는 적외선 빔을 사용합니다. 은폐력이 매우 낮습니다.
열영상은 빛을 필요로 하지 않으며, 대상과 현장 또는 물체의 다른 부분 사이의 적외선 방사선 차이를 감지하는 수동 적외선 야간 시각입니다.주변 조명 조건의 변화에 영향을 받지 않습니다., 밤이나 안개, 비 또는 다른 혹독한 환경에서도.
2열영상을 차단할 수 있나요?
하지만 적외선은 벽을 통과할 수 없고 유리도 적외선을 차단할 수 있습니다.온도 영상을 차단하기 위해 유리나 벽 뒤에 숨을 수 있습니다..
