소형 및 가볍고 냉각되지 않은 열 카메라 코어 640x512 해상도 및 광전기 검사용 8μm 픽셀 피치
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 픽셀 피치 | 8μm |
|---|---|---|---|
| 전력 소비 | 0.4W | 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 30/50Hz |
| 강조하다 | 소형 비냉각 드론 열 카메라,드론 열 카메라 핵심 640x512,광기전성 점검 비냉각 열 카메라 |
||
제품 설명
광전지 검사용 작고 가벼운 비냉각식 열화상 카메라 코어 640x512/8μm
제품 설명

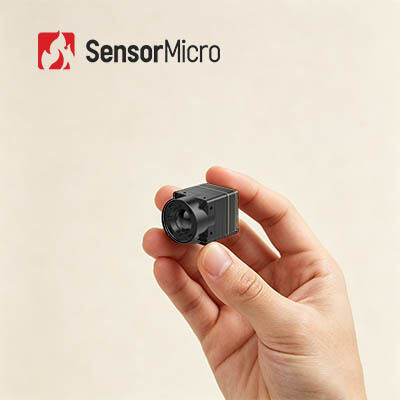

iTL608 적외선 열화상 카메라 코어는 대략 엄지 손가락 크기인 13 × 13 × 18.3mm의 초소형 폼 팩터를 특징으로 하며, 무게는 동전 두 개 무게와 맞먹는 6.7g에 불과해 가볍고 컴팩트한 디자인의 한계를 다시 한 번 뛰어 넘었습니다. VOx 적외선 감지기가 장착된 640 × 512/8μm iTL608은 NETD≤30mK의 높은 열 감도를 제공합니다. 8-14μm LWIR에서 작동하여 일반적인 주변 온도 목표를 정확하게 감지할 수 있습니다. 코어는 6초 이하의 빠른 시작 시간과 30Hz/50Hz의 프레임 속도를 지원하는 동시에 통합 NUC 및 3DNR 알고리즘이 이미지 균일성과 전반적인 이미지 품질을 최적화합니다. 까다로운 환경에서 안정적으로 작동하도록 설계된 iTL608은 -40°C ~ +70°C의 넓은 온도 범위에서 작동하므로 휴대용 장치 및 기타 휴대용 플랫폼에 매우 적합하며 보안 감시, 온도 측정 및 야간 투시 분야의 애플리케이션 요구 사항을 해결합니다.
주요 특징
- 초경량 디자인
13 × 13 × 18.3mm의 컴팩트한 크기와 6.7±1.5g의 무게(6mm 렌즈 포함)
동급 최고 수준의 통합 - 고감도, 정밀 감지
640 × 512 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다. - 단순화된 개발, 빠른 통합
다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
MIPI/USB 2.0/BT.656을 포함한 다중 이미지 출력 인터페이스 지원
RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30/50Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI/USB2.0/BT.656 |
| 공급 전압 | 4-5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계 | |
| 크기(렌즈 포함) | 6mm 렌즈 포함: 13 × 13 × 18.3mm(렌즈 외경 Φ12.3mm) 8.7mm 렌즈 포함: 13 × 13 × 19.8mm(렌즈 외경 Φ15.6mm) 16.7mm 렌즈 포함: 13 × 13 × 27.9mm(렌즈 외경 Φ22.2mm) 30mm 렌즈 포함: 13 × 13 × 39mm(렌즈 외경 Φ36mm) |
| 무게(렌즈 포함) | 6.7±1.5g(6mm 렌즈) 7.5±1.5g(8.7mm 렌즈) 17±1.5g(16.7mm 렌즈) 42.7±1.5g(30mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 6/8.7/16.7/30mm |
산업용 애플리케이션
iTL608 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
생산능력
- 사내 적외선 감지기 기술
8인치 0.11μm VOx 비냉각식 적외선 감지기
8인치 0.5μm MCT 냉각식 적외선 감지기
8인치 0.5μm T2SL 냉각식 적외선 감지기 - 생산 능력 및 장점
연간 자체 개발 적외선 감지기 600만개
30,000m² 규모의 반도체 제조 시설
20,000m² 클린룸 면적
자주 묻는 질문
1. 저조도, 능동형 IR 및 열화상의 차이점은 무엇입니까?
저조도에는 자연광이 필요하며 이미지 강화기를 통해 약한 자연광 이미지를 향상된 전자 이미지로 변환합니다.
능동 IR은 적외선을 능동적으로 방출하고 대상에서 반사되는 적외선 빔을 사용합니다. 은폐력이 매우 약합니다.
열화상은 빛이 필요하지 않으며 표적과 장면 또는 물체의 다른 부분 사이의 적외선 방사 차이를 감지하는 수동 적외선 야간 투시경입니다. 밤이나 안개, 비, 기타 열악한 환경에서도 주변 조명 조건의 변화에 영향을 받지 않습니다.
능동 IR은 적외선을 능동적으로 방출하고 대상에서 반사되는 적외선 빔을 사용합니다. 은폐력이 매우 약합니다.
열화상은 빛이 필요하지 않으며 표적과 장면 또는 물체의 다른 부분 사이의 적외선 방사 차이를 감지하는 수동 적외선 야간 투시경입니다. 밤이나 안개, 비, 기타 열악한 환경에서도 주변 조명 조건의 변화에 영향을 받지 않습니다.
2. 열화상을 차단할 수 있나요?
대부분의 경우에는 그렇게 할 수 없습니다. 하지만 적외선은 벽을 통과할 수 없으며 유리도 IR을 차단할 수 있습니다. 따라서 감지되고 싶지 않다면 유리나 벽 뒤에 숨어 열화상을 차단할 수 있습니다.
