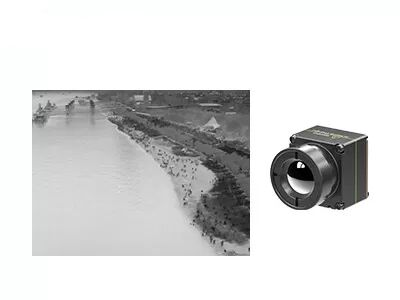

산화 바나듐 비냉각 드론 열 카메라 핵심 작은 사이즈 640x512 30Hz
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612R 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 비냉각 드론 열 카메라 핵심,산화 바나듐은 열 카메라를 윙윙거립니다,작은 사이즈 열 카메라 핵심 |
||
제품 설명
UAV 탑재체를 위한 소형 비냉각 적외선 카메라 코어 640x512 12um
제품 설명설명
냉각 및 비냉각 적외선 감지기 및 열 모듈의 선두 제조업체인 SensorMicro는 소형 및 경량 적외선 열 화상 코어 iTL612R Pro를 개발했습니다. 이는 적외선 카메라 코어 iTL612R의 소형 버전입니다.
SWaP-C(크기-무게-전력-비용)에 완벽하게 맞춰진 iTL612R Pro 적외선 카메라 코어의 크기와 무게는 이미 업계 선두에 있습니다..자체 드론을 통합할 때 크기와 무게에 대한 제한적인 요구 사항이 있는 고객에게 최상의 선택입니다.
640×512/12μm 자체 개발 웨이퍼 레벨 적외선 감지기, 렌즈 보호 등급 IP67, 영상 및 온도 측정 버전, 다양한 SDK 솔루션을 제공하는 iTL612R Pro 열 모듈은 더 작은 크기와 더 가벼운 무게로 공간 제약에 대응하고, 더 낮은 전력 소비로 더 긴 배터리 수명을 달성하며, 소비자 전자 제품 분야의 통합 문제를 극복하고, 소형 및 휴대용 제품에 대한 더 많은 솔루션을 제공합니다.
예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 재해 구호 및 구조, 산불 방지, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
소형 및 경량 설계
• 크기: 17mm×17mm×22mm (9.1mm 렌즈 포함)
• 무게: 13g (9.1mm 렌즈 포함)
• 전력 소비량은 0.7W에 불과
선명한 이미지 및 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 지점 및 등온선 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
| 모델 | iTL612R Pro |
| IR 감지기 성능 | |
| 감광 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 노이즈 제거(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/가상 색상 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 4.0-5.0V V DC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±2°C 또는 ±2% 중 큰 값(@23℃±3℃) |
| 지역 온도 측정 | 출력 지역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 비디오 스트림 분석 및 회색조에서 온도로 변환 가능 |
| 물리적 특성 | |
| 크기(mm) | 17×17×22 (9.1mm 렌즈 포함) |
| 무게 | 13g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 9.1mm |
산업 응용 분야
iTL612R Pro 열 화상 모듈은 UAV 탑재체 및 웨어러블 장치에 통합될 수 있으므로 다음 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구호 및 구조, 산불 방지, 도시 안전 등.
제품 라인
높은 감도와 뛰어난 성능
적외선 산업의 세계 선도 기술
다양한 적외선 감지기 사용 가능
비냉각 및 냉각 lR 감지기 모두 다양한 형식 및 픽셀 크기로 제공
대량 생산으로 빠른 배송 보장
수백만 개의 감지기를 생산할 수 있는 세 개의 생산 라인.
FAQ
1. 세라믹 패키징 적외선 감지기에 관하여
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 세라믹 패키징의 경우, 판독 회로에 자체 조정 작동 온도 기능이 있으며 TEC 안정화가 필요하지 않습니다.
2. 웨이퍼 레벨 패키징
웨이퍼 레벨 패키징은 웨이퍼 레벨 크기 패키징이라고도 하며, 반도체 산업에서 고급 패키징 기술의 중요한 부분이 되었습니다. 웨이퍼 레벨 패키징(WLP)은 전체 MEMS 웨이퍼에서 직접 고진공 패키징을 완료한 다음, 스크라이빙 및 절단을 통해 단일 적외선 감지기를 만드는 공정입니다. 다이싱 전에 IR 감지기 웨이퍼에서 대부분 또는 모든 패키징 및 테스트 절차를 직접 수행합니다.
소형, 경량, 휴대성, 휴대용, 저가격 및 높은 생산 효율성의 요구 사항을 충족하는 개선된 칩 크기 패키지입니다.
