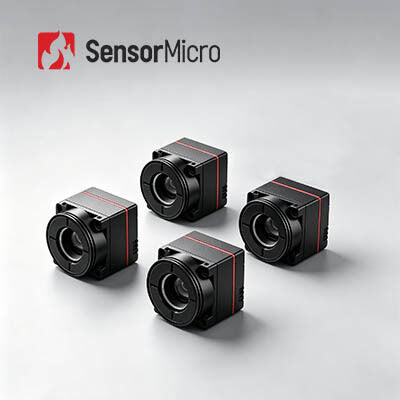

바나디움 산화물 냉각되지 않은 열 카메라 코어 640x512 해상도와 0.5W 전력 소비에서 12μm 픽셀 피치
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 프레임 속도 | 25/30Hz/50Hz |
|---|---|---|---|
| 전력 소비 | 0.5와트 | 일반적인 NETD | 40mK 이하 |
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 강조하다 | 비냉각 드론 열 카메라 핵심,산화 바나듐은 열 카메라를 윙윙거립니다,작은 사이즈 열 카메라 핵심 |
||
제품 설명
산화바나듐 비냉각식 열화상 카메라 코어 초소형 크기 640x512/12μm 30Hz
제품개요
iTL612Pro 초소형 적외선 카메라 코어에는 640×512/12μm 웨이퍼 레벨 감지기가 장착되어 있으며 초소형 디자인으로 설계되었습니다. 단면적 풋프린트가 17.3×17.3mm에 불과하고 총 무게가 13.7g에 불과해 업계 SWaP(크기, 무게, 전력) 표준을 재정의합니다. 고품질 열화상을 보장하고 다양한 SDK 구성을 지원하는 동시에 핵심 구성 요소의 극도의 소형화를 달성하여 구조적 부하, 시스템 통합 및 반복 개발 측면에서 소형 적외선 시스템의 까다로운 요구 사항을 정확하게 해결합니다.
주요 특징
- 비교할 수 없는 가벼움과 최소한의 부하
- 초소형 크기: 17.3×17.3×23.4mm(9.1mm 렌즈 포함)
- 초경량: 13.7±0.5g(9.1mm 렌즈 포함)
- 초저전력 소비: 0.5W만큼 낮음
- 선명한 이미징을 갖춘 주류 FPA
- 광범위한 통합을 위한 640x512 해상도
- 향상된 이미지 선명도: 향상된 이미지 품질을 위한 다양한 차세대 이미지 알고리즘
- 쉬운 개발 및 원활한 통합
- 다양한 응용 시나리오에 적합한 다양한 렌즈 옵션 제공
- 다중 이미지 출력 인터페이스 지원: DVP8, LVDS, MIPI, USB 2.0 및 BT.656
- 직렬 포트 제어를 통한 RAW/YUV/Matrix-TEMP 데이터 출력
제품 사양
| 모델 | iTL612Pro |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 40mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz/50Hz |
| 시작 시간 | 5초 이하 |
| 디지털 비디오 | RAW/YUV/매트릭스-TEMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10(검은색 핫/화이트 핫/의사 색상) |
| PC 소프트웨어 | |
| 적외선 모듈 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 30Pin_HRS 인터페이스: DF40C-30DP-0.4V(51) |
| MIPI 외부 인터페이스 | 34Pin_Panasonic 커넥터 인터페이스: AXE634124 |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 공급 전압 | 4.2-5.5V |
| 일반적인 전력 소비 | 0.5W |
| 온도 측정 | |
| 작동 온도 | -10℃~+50℃ |
| 온도 측정 범위 | / |
| 온도 측정 정확도 | / |
| 부분 온도 측정 | / |
| SDK | / |
| 기계 | |
| 크기(렌즈 포함) | 17.3×17.3×23.4(9.1mm 렌즈) 17.3×17.3×30.2(13mm 렌즈) 17.3×17.3×38(25mm 렌즈) 17.3×17.3×54(45mm 렌즈) |
| 무게(렌즈 포함) | 13.7±0.5g(9.1mm 렌즈) 20±0.5g(13mm 렌즈) 27.3±0.5g(25mm 렌즈) 51±0.5g(45mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 사인 진동, 주파수: 10HZ~150HZ~10HZ, 피크 값: 0.15mm, 축 방향: X, 내구성 시간: 8min/축, 주기: 2회 |
| 영향 | Half Sine Wave, 30g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 9.1/13/25/45mm |
산업용 애플리케이션
iTL612 Pro 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
우리의 제품 라인
- 높은 감도와 우수한 성능
- 적외선 산업의 세계 최고의 기술
- 다양한 적외선 감지기 사용 가능 - 다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기 모두 가능
- 빠른 납품을 보장하는 대량 생산 - 연간 최대 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 세라믹 포장 적외선 감지기 정보
세라믹 포장 공정은 성숙한 적외선 감지기 포장 기술인 금속 포장과 유사합니다. 금속 포장에 비해 포장된 감지기의 부피와 무게가 크게 줄어듭니다. 세라믹 패키징의 경우 판독 회로에는 자체 조정 작동 온도 기능이 있으며 TEC 안정화가 필요하지 않습니다.
2. 웨이퍼 레벨 패키징
웨이퍼 레벨 크기 패키징으로도 알려진 웨이퍼 레벨 패키징은 반도체 산업의 고급 패키징 기술의 중요한 부분이 되었습니다. WLP(웨이퍼 레벨 패키징)는 전체 MEMS 웨이퍼에 직접 고진공 패키징을 완성한 후 스크라이빙 및 커팅하여 단일 적외선 감지기를 만드는 공정입니다. 다이싱 전에 IR 검출기 웨이퍼에서 직접 패키징 및 테스트 절차의 대부분 또는 전부를 수행합니다. 소형, 경량, 휴대성, 휴대용, 저렴한 가격 및 높은 생산 효율성의 요구를 충족하는 향상된 칩 크기 패키지입니다.
