UAV 화물을 위한 작은 사이즈 비냉각 적외선 카메라 핵심 640x512 12 um
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612R 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 적외선 카메라 핵심 640x512,적외선 카메라 핵심 12 um,UAV 화물은 열 카메라를 윙윙거립니다 |
||
제품 설명

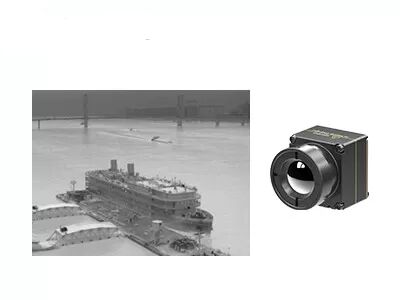

UAV 페이로드를 위한 소형 비냉각식 적외선 카메라 코어 640x512 12um
제품 설명설명
냉각식 및 비냉각식 적외선 감지기 및 열 모듈의 선두 제조업체인 SensorMicro는 소형 및 경량 적외선 열 화상 코어 iTL612R Pro를 개발했습니다. 이는 적외선 카메라 코어 iTL612R의 소형 버전입니다.
SWaP-C(크기-무게-전력-비용)에 완벽하게 맞춰진 iTL612R Pro 적외선 카메라 코어의 크기와 무게는 이미 업계 선두에 있습니다..자체 드론을 통합할 때 크기와 무게에 대한 제한적인 요구 사항이 있는 고객에게 최상의 선택입니다.
640×512/12μm 자체 개발 웨이퍼 레벨 적외선 감지기, 렌즈 보호 등급 IP67, 영상 및 온도 측정 버전, 다양한 SDK 솔루션을 제공하는 iTL612R Pro 열 모듈은 더 작은 크기와 더 가벼운 무게로 공간 제약에 대응하고, 더 낮은 전력 소비로 더 긴 배터리 수명을 달성하며, 소비자 전자 제품 분야의 통합 문제를 극복하고, 소형 및 휴대용 제품에 더 많은 솔루션을 제공합니다.
예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 재해 구호 및 구조, 산불 방지, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
소형 및 경량 설계
• 크기: 17mm×17mm×22mm (9.1mm 렌즈 포함)
• 무게: 13g (9.1mm 렌즈 포함)
• 전력 소비량: 0.7W
선명한 이미지 및 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 지점 및 등온선 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
| 모델 | iTL612R Pro |
| IR 감지기 성능 | |
| 감광 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 노이즈 제거(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/의사 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 4.0-5.0V V DC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±2°C 또는 ±2%(@23℃±3℃) 중 큰 값 |
| 지역 온도 측정 | 출력 지역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 비디오 스트림 분석 및 회색조에서 온도로 변환 가능 |
| 물리적 특성 | |
| 크기(mm) | 17×17×22 (9.1mm 렌즈 포함) |
| 무게 | 13g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 9.1mm |
산업 응용 분야
iTL612R Pro 열 화상 모듈은 UAV 페이로드 및 웨어러블 장치에 통합될 수 있으며, 다음과 같은 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구호 및 구조, 산불 방지, 도시 안전 등.
당사의 핵심 강점
안정적인 공급
전체 생태계에서 안정적이고 신뢰할 수 있는 공급망을 자랑하며, 시장 요구에 신속하게 대응할 수 있습니다.
지속적인 혁신
감지기 제조 전문 지식과 시스템 통합 지원 경험을 통해 성능 요구 사항에 대한 깊은 통찰력을 얻고, 설계를 지속적으로 최적화하며, 다음과 같은 선순환을 창출합니다: 제품 응용 → 기술 피드백 → 제품 업그레이드.
비용 경쟁력
전체 생산 체인을 관리하고 효율적이고 대규모 제조를 활용하여 광범위한 응용 분야에 경쟁력 있는 가격을 제공합니다.
FAQ
1. 의사 컬러란 무엇입니까?
의사 컬러는 가색이라고도 하며, 물체의 열 분포는 적외선 열 화상 시스템에 의해 시각적 이미지로 변환되어 모니터에 회색조 또는 의사 컬러로 표시될 수 있습니다. 따라서 물체의 온도 분포를 얻을 수 있습니다. 사람들이 열 화상을 쉽게 시각적으로 분석할 수 있도록 하기 위해 온도의 차이를 나타내는 가색을 사용하여 표현됩니다.
2. SensorMicro 열 화상 모듈은 몇 가지 의사 컬러를 제공할 수 있습니까?
- 화이트 핫
- 용암
- 아이언보우
- 핫 아이언
- 의료
- 북극
- 레인보우1
- 레인보우2
- 레드 핫
- 화이트 핫
3. 적외선 초점면 어레이의 작동 원리
광전 소자 어레이가 초점면 어레이 감지기에 배열됩니다. 무한대에서 방출되는 적외선은 광학 시스템을 통해 초점면 어레이의 이러한 광전 소자에 이미징됩니다. 감지기는 광 신호를 전기 신호로 변환하고 적분 증폭, 샘플링, 출력 버퍼 및 멀티플렉싱 시스템을 수행하며, 최종적으로 이미지를 형성하기 위해 모니터링 시스템으로 전송됩니다.
