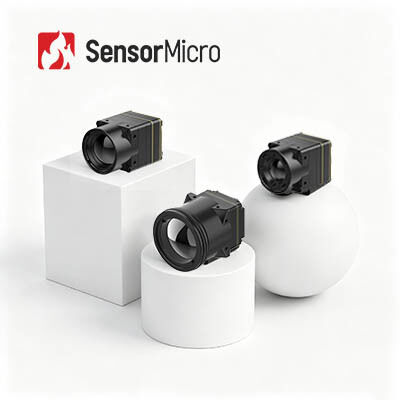

640x512 해상도 8μm 픽셀 피치와 휴대용 장치에 ≤30mK NETD를 가진 냉각되지 않은 적외선 카메라 코어
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 전력 소비 | 0.4W | 스펙트럼 범위 | 8~14μm |
|---|---|---|---|
| 일반적인 NETD | 30mK 이하 | 픽셀 피치 | 12μm |
| 해결 | 640x512 | 프레임 속도 | 30/50Hz |
| 강조하다 | 적외선 카메라 핵심 640x512,적외선 카메라 핵심 12 um,UAV 화물은 열 카메라를 윙윙거립니다 |
||
제품 설명
휴대용 및 공간 제약이 있는 장치에 통합된 비냉각식 적외선 카메라 코어 640x512 8μm
iTL608 적외선 코어는 소형 열화상 SWaP 최적화를 재정의하여 전문적인 이미징 성능을 유지하면서 업계 최고의 소형화 및 가벼움을 달성합니다. 13 × 13 × 18.3mm의 작은 설치 공간과 6.7±1.5g의 가벼운 질량을 갖춘 이 제품은 해당 카테고리에서 가장 통합 가능한 열 코어 중 하나이므로 휴대성이 뛰어나고 공간이 제한된 장치 설계에 이상적입니다.
8μm 초미세 픽셀 기술과 640 × 512 기본 해상도를 활용하는 코어는 매우 상세한 열 이미지를 제공하며, 30mK 이하의 NETD 등급은 8~14μm LWIR 스펙트럼에서 탁월한 온도 감지 정확도를 보장합니다. 빠른 시작, 조정 가능한 프레임 속도 및 지능형 이미지 수정 알고리즘은 안정적인 실시간 이미징을 보장합니다. 보편적인 환경 적응성을 위해 설계된 이 제품은 다양한 휴대용 열 시스템과의 원활한 통합을 지원하는 풍부한 주변 장치 호환성을 통해 극한의 조건에서도 완벽하게 작동합니다.
주요 특징
초경량 디자인
- 13 × 13 × 18.3mm의 컴팩트한 크기와 6.7 ±1.5g의 무게(6mm 렌즈 포함)
- 동급 최고 수준의 통합
고감도, 정밀 감지
- 640 × 512 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
- 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다.
단순화된 개발, 빠른 통합
- 다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
- MIPI/USB 2.0/BT.656을 포함한 다중 이미지 출력 인터페이스 지원
- RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30/50Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI/USB2.0/BT.656 |
| 공급 전압 | 4-5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계 | |
| 크기(렌즈 포함) | 6mm 렌즈 포함: 13 × 13 × 18.3mm(렌즈 외경 Φ12.3mm) 8.7mm 렌즈 포함: 13 × 13 × 19.8mm(렌즈 외경 Φ15.6mm) 16.7mm 렌즈 포함: 13 × 13 × 27.9mm(렌즈 외경 Φ22.2mm) 30mm 렌즈 포함: 13 × 13 × 39mm(렌즈 외경 Φ36mm) |
| 무게(렌즈 포함) | 6.7±1.5g(6mm 렌즈) 7.5±1.5g(8.7mm 렌즈) 17±1.5g(16.7mm 렌즈) 42.7±1.5g(30mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 6/8.7/16.7/30mm |
산업용 애플리케이션
iTL608 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
우리의 핵심 강점
안정적인 공급
전체 생태계에 걸쳐 안정적이고 신뢰할 수 있는 공급망을 자랑하며 시장 요구에 신속하게 대응할 수 있습니다.
지속적인 혁신
검출기 제조에 대한 전문 지식과 시스템 통합 지원 경험을 바탕으로 성능 요구 사항에 대한 깊은 통찰력을 얻고 지속적으로 설계를 최적화하며 제품 적용 → 기술 피드백 → 제품 업그레이드라는 선순환을 만듭니다.
비용 우위
전체 생산 체인을 관리하고 효율적인 대규모 제조를 활용함으로써 우리는 다양한 응용 분야에 경쟁력 있는 가격을 제공합니다.
자주 묻는 질문
의사 색상이란 무엇입니까?
의사 색상(가상 색상이라고도 함)은 적외선 열화상 시스템을 통해 물체의 열 분포를 시각적 그림으로 변환하여 모니터에 회색조 또는 의사 색상으로 표시합니다. 이를 통해 물체의 온도 분포를 얻을 수 있습니다. 열화상을 보다 쉽게 시각적으로 분석할 수 있도록 온도 차이를 나타내는 가색상을 사용하여 표시됩니다.
SensorMicro 열화상 모듈은 몇 가지 유사 색상을 제공할 수 있습니까?
화이트 핫, 라바, 아이언보우, 핫 아이언, 의료, 북극, Rainbow1, Rainbow2, 레드 핫, 화이트 핫
적외선 초점면 배열의 작동 원리
초점면 배열 검출기에는 감광 요소 배열이 배열되어 있습니다. 무한대에서 방출되는 적외선은 광학 시스템을 통해 초점면 배열의 감광 요소에 이미지화됩니다. 검출기는 빛 신호를 전기 신호로 변환하고 적분 증폭, 샘플링, 출력 버퍼 및 다중화 시스템을 수행하고 최종적으로 모니터링 시스템으로 전송되어 이미지를 형성합니다.
