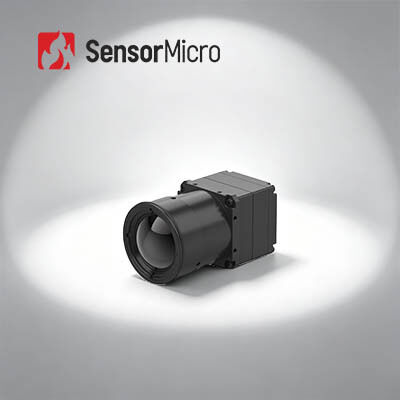

소방 및 구조용 1280x1024/12μm LWIR VOx 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 0.8W 장파장 적외선 VOx 열사진법 모듈,VOx 열사진법 모듈 640x512,장파장 적외선 적외선 카메라 열 모듈 |
||
제품 설명
소방 및 구조용 LWIR VOx 열화상 모듈 1280x1024/12μm
제품 개요
COIN1212R 적외선 카메라 코어는 메가픽셀 1280*1024/12μm 비냉각 적외선 검출기를 특징으로 하며, 고급 신호 처리 회로 및 온도 측정 알고리즘과 통합되어 있습니다. 널리 사용되는 직렬 통신 프로토콜을 지원하며 다양한 비디오 출력 인터페이스와 함께 광학 렌즈 옵션을 제공합니다. 온도 차이를 신속하게 감지하고 선명한 열 이미지와 정확한 온도 데이터를 제공하여 온도 측정 시스템의 2차 개발을 크게 간소화합니다. 이를 통해 지능형 모니터링, 하이엔드 제조, 공정 제어, 과학 연구 및 기타 하이엔드 열화상 애플리케이션을 위한 올인원 열화상 통합 솔루션이 됩니다.
주요 특징
- 고해상도 이미징, 정밀 감지 - 메가픽셀 고해상도 감지는 더 넓은 시야와 더 넓은 영역에서 적외선 온도 측정을 가능하게 합니다. 미세한 온도 변화를 모니터링할 때 대상의 더 많은 열 세부 정보가 명확하게 드러납니다.
- 풀 기능 및 효율성 - 최고급 대형 비냉각 적외선 검출기로 개발되었습니다. 이미지 품질을 향상시키기 위해 여러 고급 이미지 처리 알고리즘과 통합되었습니다. 온도 측정 정확도는 최대 ±3°C 또는 ±3%이며, -20°C ~ 150°C 및 0 ~ 550°C 범위를 지원하며 사용자 정의 확장이 가능합니다.
- 다중 구성, 빠른 통합 - DVP 및 BT.1120을 포함한 다양한 이미지 출력 모드를 지원합니다. 직렬 포트 제어를 통한 RAW/YUV 이미지 데이터 출력.
제품 사양
| 모델 | COIN1212R |
|---|---|
| IR 검출기 지표 | |
| 민감한 재료 | VOx |
| 해상도 | 1280*1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422/TMP |
| 이미지 알고리즘 | 비균일 보정(NUC) 3D 노이즈 감소(3DNR) 2D 노이즈 억제(DNS) 동적 범위 압축(DRC) 에지 강화(EE) |
| 이미지 표시 | 10가지 유형(화이트 핫/용암/철 레드/핫 아이언/의료/북극/무지개 1/무지개 2/틴트/블랙 핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, 남성) |
| 확장 보드 | USB3.0 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±2°C / ±2% 중 더 큰 값 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 |
| SDK | Android/Windows/Linux; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 기계 | |
| 베어 코어 크기(mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| 베어 코어 무게(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 비열: 14mm/19mm/24mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
COIN1212R 열화상 모듈은 소방 및 구조, 보안 및 감시, 산업 모니터링, 과학 연구, 중요 인프라 모니터링, 고급 제조 등 분야에 적용됩니다.
우리의 장점
- 깊은 기술 전문성 - 적외선 센서 기술의 연구, 개발 및 응용 분야에서 다년간의 경험을 바탕으로 칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다. 당사의 견고한 기반은 진화하는 시장 요구를 충족하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있게 합니다.
- 적외선 감지 분야의 혁신 및 실용적 구현에 집중 - NETD, SWaP 및 작동 온도에서 지속적으로 한계를 넓히며 열화상 분야의 기술 혁신을 주도하기 위해 최선을 다하고 있습니다. 당사의 제품은 보안, 산업 모니터링, 지능형 시스템 등 애플리케이션에서 지속적으로 선두를 달리고 있습니다.
- 다양한 제품 포트폴리오 - 독립적인 R&D 및 다중 기술 경로를 통해 냉각 및 비냉각 적외선 감지 구성 요소를 포괄적으로 제공하여 다양한 산업에 맞춤형 솔루션을 제공합니다.
- 엄격한 신뢰성 검증으로 품질 보증 보장 - 강력한 품질 관리 시스템을 통해 당사의 제품은 생산 전반에 걸쳐 다중 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다.
- 전문 기술 지원 및 공동 개발 서비스 - 당사의 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 시장 출시 시간을 단축합니다. 귀하의 성공은 우리의 공동 임무입니다.
자주 묻는 질문
1. 적외선 복사란 무엇인가요?
적외선 열화상에 대해 이야기할 때 가장 먼저 생각해야 할 것은 적외선 복사(IR)입니다. 적외선 복사 에너지의 파장은 약 700nm에서 시작하여 약 1mm까지 확장됩니다. 모든 물체는 적외선 복사 형태로 특정 양의 열을 방출하며, 이는 우리 눈에 보이지 않습니다. 전체 전자기 스펙트럼에서 육안으로 볼 수 있는 것은 "가시광선"뿐이기 때문입니다.
2. 적외선 열화상 카메라는 어떻게 작동하나요?
적외선 장비의 핵심 구성 요소는 적외선 열 검출기로, 주변 물체의 미세한 온도 차이를 민감하게 감지할 수 있습니다. 그런 다음 물체에서 이 복사 정보를 수집하고 온도 정보에 기반한 이미징을 위해 온도 정보를 출력합니다. 물체가 뜨거울수록 더 많은 적외선 복사를 생성합니다. 강도가 너무 높으면 열처럼 느낄 수 있습니다.
