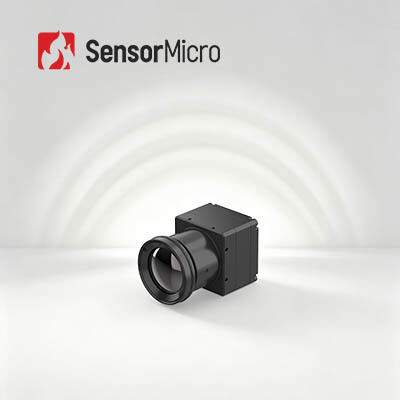

640x512/12μm 소방 구조 및 산업 온도 촬영용 적외선 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612RG2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 온도 범위 | -20℃~+550℃ (맞춤형) | 온도 정확도 | ±2C 또는 ±2% |
|---|---|---|---|
| 해결 | 640x512/12μm | NETD | ≤25mK/F1.0/25℃ |
| 스펙트럼 범위 | 8~14μm LW | 크기 | 25.4×25.4×15.7mm |
| 강조하다 | 소방 카메라 모듈 핵심,구조 카메라 모듈 핵심 17uM,안정적 열 카메라 모듈 핵심 |
||
제품 설명

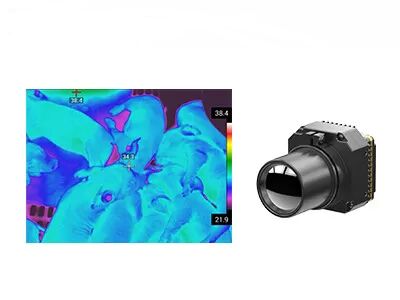

소방 구조용 적외선 열화상 카메라 모듈 코어 640x512/12μm
제품개요
개발자와 시스템 통합업체를 위해 맞춤 제작된 COIN612RG2 적외선 온도 측정 카메라 코어는 신속한 2차 개발을 지원하는 뛰어난 호환성과 확장성을 갖추고 있습니다. 표준 직렬 통신 프로토콜을 준수하며 다양한 범용 출력 인터페이스를 갖추고 있습니다.
옵션 광학 렌즈 전체 시리즈와 결합하여 다양한 감지 거리 및 장면 요구 사항에 맞게 조정됩니다. 내장된 성숙한 온도 측정 알고리즘과 신호 처리 기술은 사용자를 위한 복잡한 알고리즘 개발을 제거합니다. 컴팩트한 구조와 낮은 전력 소비로 산업용 열화상 시스템의 하드웨어 액세스부터 온도 측정 기능 구현까지 원스톱 신속한 통합을 실현합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 디자인
- NETD가 25mK 이하인 ApexCore 웨이퍼 레벨 적외선 감지기를 사용하여 개발됨
- 널리 사용되는 FPA와 고급 이미지 처리 알고리즘을 결합하여 이미지 품질 향상
- 최대 ±2°C 또는 ±2%의 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C 범위 지원, 맞춤형 확장 가능
- 소형, 경량, 저전력 고효율
- 크기: 25.4*25.4*15.7mm
- 무게: 15±1g, 전력 소비: ≤0.65W
- 다중 구성, 신속한 통합
- 다양한 응용 분야 요구 사항을 충족하는 옵션 광학 렌즈
- USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV/TMP 이미지 데이터 출력
제품 사양
| 모델 | 코인612RG2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640*512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422/TMP |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| USB 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 온도 측정 | |
| 작동 온도 | -10℃~+50℃ |
| 온도 측정 범위 | -20℃~150℃, 100℃~550℃; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±2°C 또는 ±2%(둘 중 더 큰 값) |
| 부분 온도 측정 | 온도 측정 영역의 출력 최대, 최소 및 평균값 지원 |
| SDK | 안드로이드/윈도우/리눅스; 비디오 스트림 분석을 수행하고 회색에서 온도로 변환 |
| 기계 | |
| 베어 코어 크기(mm) | 25.4*25.4*15.7mm |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | 하프 사인파, 40g/11ms, 충격 방향 3축, 6방향 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612RG2 열화상 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 소비자 전자 제품 등에 널리 사용됩니다.
적외선 감지 분야의 신뢰할 수 있는 파트너
- 깊은 기술 전문성
적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 바탕으로 우리는 칩 설계, 웨이퍼 제조, 패키징 및 테스트는 물론 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다. - 혁신과 실제 구현에 중점
우리는 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 한계를 지속적으로 확장하기 위해 최선을 다하고 있습니다. - 다양한 제품 포트폴리오
독립적인 R&D와 다양한 기술 경로를 바탕으로 당사는 냉각식 및 비냉각식 적외선 감지 구성 요소를 포괄적으로 제공합니다. - 엄격한 신뢰성 검증
강력한 품질 관리 시스템의 지원을 받는 당사 제품은 생산 전반에 걸쳐 여러 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다. - 전문 기술 지원
당사의 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 기간을 단축합니다.
자주 묻는 질문
열화상 기술의 장점은 무엇입니까?
열화상 기술은 일종의 수동적, 비접촉식 감지 및 인식 기술입니다. 열화상(비접촉식 온도 측정 및 오류 감지)과 나이트 비전(완전한 어둠 속에서 대상을 쉽게 감지 및 식별)의 두 가지 주요 기능이 있습니다.
적외선 카메라란 무엇입니까?
적외선 열화상 시스템은 적외선 감지기를 사용하여 적외선을 감지하고 이를 전기 신호로 변환한 다음 증폭하고 표시되는 이미지로 처리합니다.
적외선이란 무엇입니까?
온도가 절대 영도(섭씨 -273.15도 또는 0켈빈)보다 높은 모든 물체는 방사선을 방출합니다. 적외선은 가시광선, 자외선, X선, 감마선, 우주선 및 전파와 함께 전자기의 전체 스펙트럼을 형성합니다. 적외선의 파장은 0.78μm에서 1000μm 사이로, 적색광보다 파장이 긴 일종의 눈에 보이지 않는 빛입니다.
