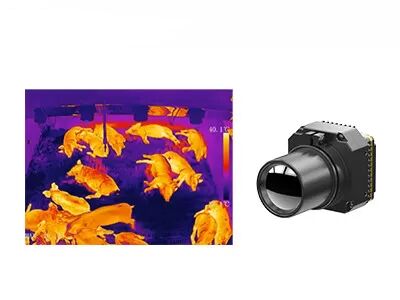

UAV 화물을 위한 비냉각 적외선열 카메라 모듈 핵심 25Hz 30Hz
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±2C 또는 ±2% |
|---|---|---|---|
| 결의안 | 640x512/17μm | NETD | <30mK |
| 스펙트럼 범위 | 8~14μm LW | 사이즈 | 44.5x44.5x36.6mm |
| 하이 라이트 | 카메라 모듈 핵심 25Hz,UAV 화물 카메라 모듈 핵심,비냉각 카메라 모듈 핵심 |
||
제품 설명
PLUG617R 비냉각 열 코어
산업적 서모그래피를 위한 적외선열 카메라 모듈 핵심 640x512 / 17μM
제품 설명
PLUG617R 비냉각 열 카메라 모듈은 640x512 / 17μm 비냉각 fpa 적외선 검출기, 광학 구성 요소의 전체 시리즈, 전문적 신호 처리 회로와 화상 처리 알고리즘으로 구성됩니다.
PLUG617R는 산업적 열사진법과 온도측정의 분야에서 적용된 일종의 비냉각 카메라 모듈입니다. 온도 범위는 주문형이며, 그것이 산업적 서모그래피를 위한 특정 요구 사항을 충족시키고 뚜렷한 열화상을 제공할 수 있습니다.
뛰어난 열 카메라 모듈 제조 업체들로서, 세계적 센서기술은 산업적 온도측정을 위한 뉴 비전을 여는 것에 전념합니다. 수년간의 기술적 누적과 적외선온도 측정의 분야에서 실제 경험 뒤에, 우리는 고객들에게 모든 범위의 기계 열사진법 시야 솔루션을 제공했습니다.
주요 특징
- NETD<30mk>
- 안정적인 성능
- 쉬운 통합
- 뚜렷한 이미지 화질과 세부 사항
- 주문형 온도 범위
- 강한 환경 적응 능력
품질 규격
| 모델 | PLUG617R |
| ir 디텍터 성능 | |
| 결의안 | 640x512 |
| 화소 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk> |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 구동 시간 | <15s> |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | RAW/YUV/BT656/LVDS |
| 확장 성분 | USB / 카메르링크 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 4~6V |
| 온도측정 | |
| 작동 온도 범위 | -10' C~50' Ｃ |
| 온도 범위 | -20' C~150' Ｃ, 100' C~550' Ｃ |
| 온도 정확도 | ±2' Ｃ 또는 ±2% (최대값을 잡습니다) |
| SDK | 팔 / 윈도우 / 리눅스 SDK, 풀 스크린 서모그래피 |
| 물리적 특성 | |
| 차원 (밀리미터) | 44.5x44.5x36.6 |
| 중량 | <90g> |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 7.5 mm/13mm/19mm/25mm/35mm 자동화된 렌즈 : 75 mm/100mm/150mm |
산업 적용
PLUG617R 열사진법 모듈은 넓게 전력 사찰, 머신 비전, 건물 HVAC 보안 & 감시, 야외, 소방 & 구조, 법률 집행 & 구조, ADAS, UAV 화물 등에서 사용됩니다.
세계적 센서 기술 팀
FAQ
1. 적외선 방사가 무엇입니까?
적외선열 이미지화에 대해 대화할 때, 생각하기 위한 첫 번째 것은 적외선 방사 (IR) 입니다. 적외선 방사 에너지의 파장은 약 700nm에 시작하고, 약 1 밀리미터에 연장됩니다. 전체 전자기 스펙트럼에서, 육안이 가시 광선을 볼 수 있을 뿐이기 때문에, 모든 물체는 우리에게 보이지 않는 적외선 방사의 모양으로 어떤 열량을 분사합니다.
2. 어떻게 적외선열 화상기가 일합니까?
적외선 장치의 핵심 구성 요소는 적외열 검출기이며, 그것이 민감하게 주위의 객체의 작은 온도차를 발견할 수 있습니다. 그리고 나서, 그것은 물체로부터 이 방사 정보를 모으고, 이미지화를 위한 온도 정보를 출력하며, 그것이 온도 편차 정보를 기반으로 합니다. 뜨겁게 목표, 더 적외선인 그것이 생산하는 방사능. 만약 강도가 너무 높으면, 당신이 열과 같이 그것을 느낄 수 있습니다.
