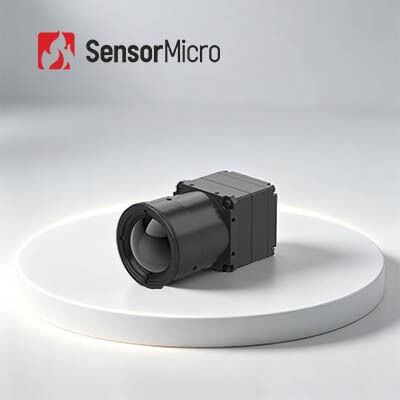

1280x1024/12µm 산업용 열화상 카메라 모듈 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 온도 범위 | -20℃~+550℃ (맞춤형) | 온도 정확도 | ±2C 또는 ±2% |
|---|---|---|---|
| 해결 | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
| 스펙트럼 범위 | 8~14μm LW | 디지털 프레임 속도 | 30Hz |
| 강조하다 | 카메라 모듈 핵심 640x512,서모그래피 카메라 모듈 핵심,17 um 적외선열 카메라 모듈 |
||
제품 설명
1280x1024 12μm 인프라레드 카메라 모듈 코어
제품 개요
COIN1212R 적외선 카메라 코어는 1280*1024/12μm의 메가픽셀의 냉각되지 않은 적외선 검출기를 갖추고 있으며, 고급 신호 처리 회로와 온도 측정 알고리즘이 통합되어 있습니다.널리 채택 된 일련 통신 프로토콜을 지원하고 다양한 비디오 출력 인터페이스를 제공하며 전체 광 렌즈 옵션을 제공합니다..
온도 차이를 빠르게 감지하고 명확한 열 이미지 및 정확한 온도 데이터를 제공할 수 있습니다.그것은 온도 측정 시스템의 2차 개발을 크게 효율화합니다..
주요 특징
고화질 영상 촬영, 정확 한 탐지
- 메가 픽셀 고화질 검출기 는 보다 넓은 시선 과 더 큰 영역 에서 적외선 온도 측정 을 가능하게 한다
- 극소 한 온도 변동 을 관찰 할 때, 목표물 의 더 많은 온도 세부 사항 이 분명 히 드러난다
완전 한 기능 과 효율성
- 최상급 대형 형식의 냉각되지 않은 적외선 탐지기로 개발되었습니다.
- 이미지 품질을 향상시키기 위해 여러 고급 이미지 처리 알고리즘과 통합
- ±3°C 또는 ±3%까지의 온도 측정 정확성, -20°C ~ 150°C 및 0 ~ 550°C 범위를 지원하며, 커스터마이징 가능한 확장
여러 구성, 빠른 통합
- DVP와 BT를 포함한 다양한 이미지 출력 모드를 지원합니다.1120
- 일련 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인1212R |
|---|---|
| IR 감지기 표시기 |
민감한 재료:VOx 결의:1280*1024 픽셀 크기:12μm 스펙트럼 반응:8μm ~ 14μm 전형적인 NETD:≤40mK/F1.0/25°C |
| 이미지 처리 |
디지털 프레임 레이트:30Hz 시작 시간:6s 아날로그 비디오:/ 디지털 비디오:RAW/YUV422/TMP 이미지 알고리즘:비일관성 교정 (NUC), 3차원 노이즈 감축 (3DNR), 2차원 노이즈 억제 (DNS), 동적 범위 압축 (DRC), 엣지 강화 (EE) 이미지 표시:10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | ICC 소프트웨어:제어 모듈 및 비디오 디스플레이 |
| 전기 |
표준 외부 인터페이스:50pin: DF40C-50DP-0.4V ((51), (HRS,남자) 확장판:USB30 통신 인터페이스:TTL-232 디지털 비디오 인터페이스:DVP16/BT.1120/MIPI 공급 전압:4.5~5.5V 일반적인 전력 소비량:1.0W |
| 온도 측정 |
작동 온도:-10°C~+50°C 온도 측정 범위:-20°C~150°C, 0°C~550°C; 사용자 정의 및 확장 지원 온도 측정 정확도:±2°C / ±2% 이상 부분 온도 측정:온도 측정 영역의 최대, 최소 및 평균 지원 출력 값 SDK:안드로이드 / 윈도우 / 리눅스; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 기계식 |
맨 코어 크기 (mm):14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm 맨 핵 무게 (g):14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 |
작동 온도:-40°C~+70°C 저장 온도:-45°C~+85°C 습도:5%~95%, 응고되지 않습니다. 진동:50.35gms, 무작위 진동, 3축 영향력:반 시노스 파동, 40g/11ms, 충격 방향 3 축, 6 방향 인증:ROHS2.0/REACH |
| 광학 렌즈 |
광학 렌즈:고정 초점 아테르마: 14mm/19mm/24mm 보호 수준:IP67 (앞 렌즈) |
산업용 용도
COIN1212R 열영상 모듈은 전기 전력 검사, 기계 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조 등에 널리 사용됩니다.
제품 이점
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
적외선 동온이란 무엇인가요?
동온 그래프에서 같은 온도 값을 가진 점들을 연결하는 선은 동온이라고 불립니다. 동온은 서로 다른 상태를 나타내며, 나타낸 온도도 다릅니다.다음 상황으로 나뉘어 있습니다.:
- 동온이 희박하다면 다른 장소 사이의 온도차가 상대적으로 작습니다. 동온이 밀도가 높다면 다른 장소의 온도가 매우 다르다는 것을 의미합니다.
- 동온이 직선이라면, 온도 분포에 영향을 미치는 요소가 거의 없다는 것을 의미합니다. 동온이 곡선이라면,그것은 온도 분포에 영향을 미치는 많은 요소가 있다는 것을 의미합니다.
- 동서 추세는 온도가 위도에 따라 변한다는 것을 의미합니다. 위도 요인은 주요 요인입니다. 동온이 해안선과 평행하면즉, 온도는 바다로부터의 거리에 따라 달라집니다., 그리고 바다로부터의 거리는 주요 요소입니다.
