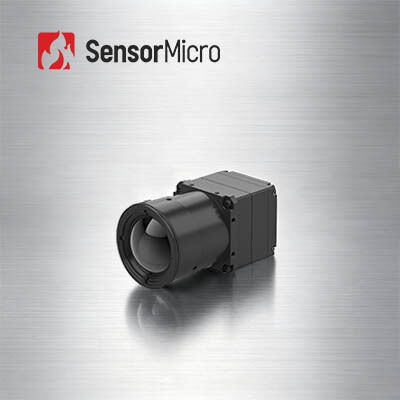

냉각되지 않은 적외선 카메라 모듈 LWIR 고해상도 1280x1024/12μm 30Hz 디지털 프레임 레이트
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 30Hz |
| 공급 전압 | 4.5~5.5V | 일반적인 전력 소비 | 1.0W |
| 강조하다 | VOx 비냉각되 적외선 카메라 모듈,장파장 적외선 비냉각되 적외선 카메라 모듈,1280x1024 장파장 적외선 카메라 모듈 |
||
제품 설명

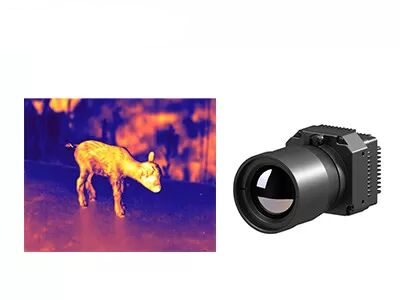

비냉각 적외선 카메라 모듈 LWIR 고해상도 1280x1024/12μm
제품 개요
COIN1212R 적외선 카메라 코어는 메가픽셀 1280*1024/12μm 비냉각 적외선 검출기를 특징으로 하며, 고급 신호 처리 회로 및 온도 측정 알고리즘과 통합되어 있습니다. 널리 사용되는 직렬 통신 프로토콜을 지원하며 다양한 비디오 출력 인터페이스와 함께 광학 렌즈 옵션을 제공합니다. 온도 차이를 신속하게 감지하고 선명한 열 이미지 및 정확한 온도 데이터를 제공하여 온도 측정 시스템의 2차 개발을 크게 간소화합니다. 이는 지능형 모니터링, 하이엔드 제조, 공정 제어, 과학 연구 및 기타 하이엔드 열 이미징 애플리케이션을 위한 올인원 열 이미징 통합 솔루션입니다.
주요 특징
- 고해상도 이미징, 정밀 감지: 메가픽셀 고해상도 감지는 더 넓은 시야와 더 넓은 영역에서 적외선 온도 측정을 가능하게 합니다. 미세한 온도 변화를 모니터링할 때 대상의 더 많은 열 세부 정보가 명확하게 드러납니다.
- 풀 기능 및 효율성: 최고급 대형 비냉각 적외선 검출기로 개발되었습니다. 이미지 품질을 향상시키기 위해 여러 고급 이미지 처리 알고리즘과 통합되었습니다. 온도 측정 정확도는 최대 ±3°C 또는 ±3%이며, -20°C ~ 150°C 및 0 ~ 550°C 범위를 지원하며 사용자 정의 확장이 가능합니다.
- 다중 구성, 빠른 통합: DVP 및 BT.1120을 포함한 다양한 이미지 출력 모드를 지원합니다. 직렬 포트 제어를 통한 RAW/YUV 이미지 데이터 출력.
제품 사양
| 모델 | COIN1212R |
|---|---|
| IR 검출기 지표 |
민감한 재료: VOx 해상도: 1280*1024 픽셀 크기: 12μm 스펙트럼 응답: 8μm ~ 14μm 일반적인 NETD: ≤40mK/F1.0/25℃ |
| 이미지 처리 |
디지털 프레임 속도: 30Hz 시작 시간: 6초 아날로그 비디오: / 디지털 비디오: RAW/YUV422/TMP 이미지 알고리즘: 비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 엣지 강화(EE) 이미지 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/검은색 열) |
| PC 소프트웨어 | ICC 소프트웨어: 모듈 제어 및 비디오 표시 |
| 전기 |
표준 외부 인터페이스: 50핀: DF40C-50DP-0.4V(51), (HRS, 남성) 확장 보드: USB3.0 통신 인터페이스: TTL-232 디지털 비디오 인터페이스: DVP16/BT.1120/MIPI 공급 전압: 4.5~5.5V 일반적인 전력 소비: 1.0W |
| 온도 측정 |
작동 온도: -10℃~+50℃ 온도 측정 범위: -20℃~150℃, 0℃~550℃; 사용자 정의 및 확장 지원 온도 측정 정확도: ±2℃ / ±2% 중 더 큰 값 부분 온도 측정: 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 SDK: Android/Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로 변환 달성 |
| 기계 |
베어 코어 크기(mm): 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm; 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm 베어 코어 무게(g): 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 |
작동 온도: -40℃~+70℃ 보관 온도: -45℃~+85℃ 습도: 5%~95%, 비응축 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH |
| 광학 렌즈 |
광학 렌즈: 고정 초점 비열: 14mm/19mm/24mm 보호 등급: IP67(전면 렌즈) |
산업 응용 분야
COIN1212R 적외선 이미징 모듈은 전력, 기계 비전, 건물 검사, 야금 석유화학 등에서 널리 사용됩니다.
맞춤형 서비스
- 제품 맞춤화: 산업별 요구 사항을 충족하기 위해 구성 조정 및 알고리즘 적응
- 현장 기술 지원 및 교육: 핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장 공동 혁신: 고객과 협력하여 혁신적인 적외선 응용 솔루션 공동 개발
자주 묻는 질문
적외선 등온선이란 무엇인가요?
등온선 그래프에서 동일한 온도 값을 갖는 점들을 연결하는 선을 등온선이라고 합니다. 등온선은 다른 상태를 나타내며, 나타내는 온도도 다르며 다음과 같은 상황으로 나뉩니다:
- 등온선이 희소하면 다른 장소 간의 온도 차이가 상대적으로 작습니다. 등온선이 밀집하면 다른 장소의 온도가 매우 다르다는 것을 의미합니다.
- 등온선이 직선이면 온도 분포에 영향을 미치는 요인이 적다는 것을 의미합니다. 등온선이 곡선이면 온도 분포에 영향을 미치는 요인이 많다는 것을 의미합니다.
- 동서 방향은 온도가 위도에 따라 변한다는 것을 의미하며, 위도 요인이 주요 요인입니다. 등온선이 해안선과 평행하면 온도가 바다로부터의 거리에 따라 변한다는 것을 의미하며, 바다로부터의 거리가 주요 요인입니다.
