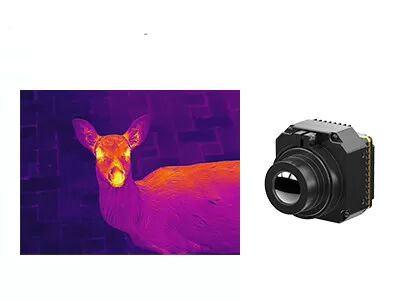

고해상도 VOx 적외선열 카메라 모듈 장파장 적외선 8~14μm 스펙트럼 범위
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | PLUG1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 강조하다 | 고해상도 장파장 적외선 카메라 모듈,14 um 열 카메라 모듈,VOx 열 이미징 카메라 핵심 |
||
제품 설명

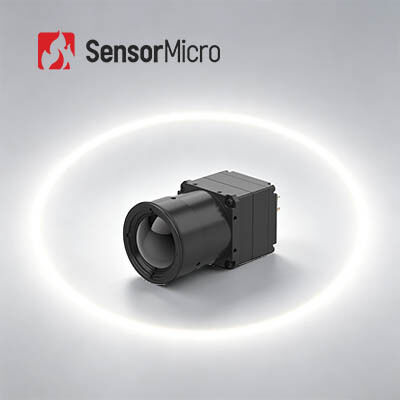

PLUG1212 적외선 카메라 모듈
VOx 고해상도 열카메라 모듈 냉각되지 않은 LWIR 1280x1024 / 12μm
제품 설명
PLUG1212R는 SensorMicro가 개발한 PLUG-R 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다. 시장에서 선호하는 초점 평면 배열 VOx 마이크로 볼로미터 냉각되지 않은 적외선 탐지기를 채택합니다.전문 신호 처리 회로 및 이미지 처리 플랫폼, 온도 데이터로 목표 적외선 방사선을 완전히 변환합니다.그것의 온도 측정이 가능하고 온도 범위는 산업 온도 측정에 -20 °C ~ 150 °C에서 격렬하게 사용자 정의 할 수 있습니다..
큰 배열 1280x1024 해상도와 함께, PLUG1212R 냉각되지 않은 열 모듈은 더 많은 이미지 세부 사항을 표시 할 수 있으며 더 큰 시야를 지원합니다.줄인 12μm 픽셀 크기는 더 나은 공간 해상도를 제공하며 동일한 범위 미션을 달성하기 위해 더 짧은 광 렌즈 초점과 일치합니다..
주요 특징
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm-14μm
- 높은 감수성: NETD < 30mK
- 온도 범위: -20°C~150°C, 100°C~550°C
- 온도 정확도: ±2°C 또는 ±2%
- 높은 신뢰성 & 강한 환경 적응력
제품 사양
| 모델 | PLUG1212R |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열측정 |
| 신체적 특성 | |
| 크기 (mm) | 56x56x402 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 19mm/25mm |
산업용 용도
PLU1212R 적외선 이미징 모듈은 전력 전기, 기계 비전, 건물 검사, 금속 석유화학 등에 널리 사용됩니다.
우리 의 핵심 적외선 탐지기
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 사용하여 물체에 대한 정보를 수집하여 그 이미지를 작성하는 방법입니다.또는 물체의 온도 정보를 얻을시야가 낮은 환경에서도
2적외선 열영상 촬영은 어떻게 작동할까요?
적외선 열영상 시스템은 적외선 기술의 비접촉 탐지 및 식별입니다.그것은 초광평면 배열 적외선 탐지기에 광경 시스템을 통해 현장의 적외선 방사선을 집중 적외선 방사선을 통과 할 수 있습니다열 감지기는 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환하고 증폭 및 비디오 처리를 통해맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다..
