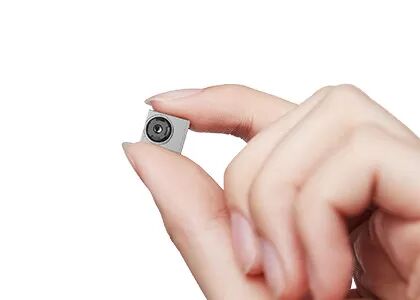

OEM 소형 비냉각 열화상 모듈, 256x192 해상도 및 12μm 픽셀 피치 LWIR 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 온도 범위 | -20℃~+550℃ |
| 초점 모드 | 초점이 맞지 않음 | 출력 데이터 | 14비트 원시 |
| 강조하다 | 열 영상 코어 256x192,작은 열사진법 핵심 12uM,OEM 적외선열 카메라 모듈 |
||
제품 설명
가벼운 LWIR 비냉각 열화상 모듈 (256x192 해상도, 12μm 픽셀 크기)
TIMO212 비냉각 IR 이미징 모듈은 SensorMicro에서 개발한 TIMO 적외선 카메라 모듈 제품군의 일부입니다. 이 모듈은 8~14마이크론의 장파장 범위를 커버하는 매우 작은 256x192 / 12μm 웨이퍼 레벨 패키지(WLP) 적외선 검출기를 통합하고 있습니다.
WLP 기술 덕분에 TIMO212 열 IR 카메라 모듈은 초소형 구조와 초저가격을 달성하면서도 더 높은 감도와 우수한 이미지 품질을 합리적인 가격으로 제공하여 고객이 자체 요구 사항에 가장 적합한 유형을 선택할 수 있도록 합니다.
완전히 최적화된 구조 덕분에 TIMO212 열 카메라 코어는 열화상, 전염병 예방, 스마트 하드웨어, AIoT 등 다양한 적외선 열화상 애플리케이션에 널리 사용됩니다.
주요 특징
궁극적인 SWaP-C 최적화를 갖춘 합리적인 초소형 모듈
- 기본적인 열화상 기능을 최대의 비용 효율성으로 제공하는 보급형 적외선 열화상 장치
- 소형 장치에 통합하기에 이상적인 컴팩트한 크기, 가벼운 무게 및 낮은 전력 소비
유연한 광학 옵션, 정확한 온도 측정
- 다양한 애플리케이션 요구 사항을 충족하기 위해 광각 및 망원 렌즈를 포함한 여러 렌즈 옵션 사용 가능
- 최대 ±2°C의 정확도로 고정밀 온도 측정; 지역 및 전체 프레임 온도 모니터링 모두 지원
쉬운 통합, 빠른 개발
- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스 지원
- RoHS 2.0 환경 표준 준수
제품 사양
| 모델 | TIMO212 | |||
| 해상도 | 256x192 | |||
| 픽셀 크기 | 12 μm | |||
| 스펙트럼 응답 | 8–14 μm | |||
| 초점 모드 | 초점 없음 | |||
| 렌즈 (HFOV / FL) | 17.5° / 10 mm | 25° / 7 mm | 56° / 3.2 mm | 90° / 2.1 mm |
| 무게 (g) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| 크기 (mm, FPC 제외) | 16x14x18 | 16x14x14.6 | 14x12x9.8 | 16x14x15.6 |
| PIN 수 | 40 PIN | |||
| 출력 데이터 | 14비트 원시 | |||
| 프레임 속도 | 열화상: 25Hz, 이미징: 50Hz | |||
| 온도 측정 범위 | -20°C ~ +550°C (-20°C ~ +150°C | +100°C ~ +550°C) | |||
| 온도 측정 정확도 | ±2°C / ±2% 중 더 큰 값 | |||
| 작동 온도 | -20°C ~ +60°C | |||
| 습도 | 5%–85% | |||
| 보관 온도 | -45°C ~ +85°C | |||
| 인증 | RoHS 2.0 / REACH | |||
산업 응용 분야
TIMO212 열 카메라 코어는 열화상, 지능형 하드웨어, 스마트 빌딩, 스마트 홈, AIoT 등 다양한 분야에서 널리 사용됩니다.
당사의 IR 제품
- 높은 감도와 우수한 성능– 적외선 산업 분야의 세계 최고 기술
- 다양한 적외선 검출기 사용 가능– 다양한 형식과 픽셀 크기의 비냉각 및 냉각 IR 검출기 모두
- 대량 생산으로 빠른 배송 보장– 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 렌즈 측면에서 열화상과 시각 이미징의 차이점은 무엇인가요?
주요 차이점은 열화상 렌즈는 특수 재료로 만들어져야 한다는 것입니다. 적외선 열 복사는 유리(실리콘)를 통과할 수 없으므로 게르마늄, 크롬 및 기타 금속 재료로 만든 특수 렌즈가 사용됩니다. 이로 인해 열화상 렌즈의 가격이 광학 렌즈보다 다소 높아져 전체 장치의 가격이 상승합니다.
2. 이미징 원리 측면에서 열화상과 시각 이미징의 차이점은 무엇인가요?
이미징 원리는 기본적으로 동일합니다. 이미징 장치는 특정 파장 범위 내의 빛 파동을 캡처합니다. 자연에서 가시광선의 파장 범위는 0.39μm에서 0.78μm인 반면, 적외선 열 복사의 파장 범위는 0.75μm에서 1000μm입니다. 대상 온도가 절대 영도(-273°C)보다 높으면 적외선 복사가 발생합니다.
