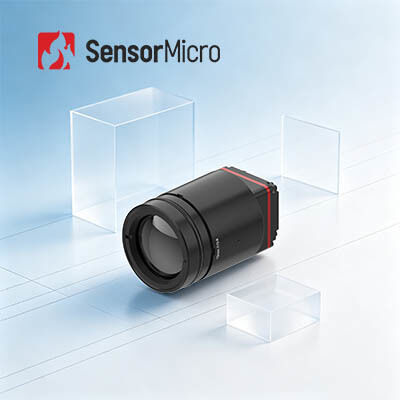

LWIR Uncooled 1280x1024 해상도의 열영상 모듈, 8μm 픽셀 피치와 ≤30mK NETD
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 25 밀리미터 렌즈 열사진법 모듈,야외 열사진법 모듈 640x512,장파장 적외선 비냉각 열 코어 |
||
제품 설명
LWIR 비냉각 1280x1024/8µm 열화상 모듈
제품 개요
iTL1208은 현대적인 소형 광전자 단말 장비용으로 설계된 8µm 메가픽셀 비냉각 적외선 카메라 코어입니다. 업계 최고의 SWaP(크기, 무게, 전력) 지표를 갖추고 있으며, 12mm 렌즈와 함께 무게는 35.7g, 크기는 22.6*22.6*34.5mm에 불과합니다. 이 모듈은 1280*1024 해상도와 30mK의 초저열 감도로 동급 최고의 고화질 열화상을 제공합니다. 풍부한 표준 주변 인터페이스와 선택 가능한 맞춤형 렌즈를 갖추고 있어 빠른 시스템 통합과 간단한 매개변수 설정을 지원합니다. 공공 안전, 산업 감지, 휴대용 모바일 단말 분야에 널리 적용되어 단말 장비의 반복 및 업그레이드를 위한 안정적이고 신뢰할 수 있는 핵심 적외선 이미징 지원을 제공합니다.
주요 특징
- 극도로 가벼운 디자인 - 22.6*22.6*34.5mm의 컴팩트한 크기와 35.7g의 무게(12mm 렌즈 포함); 동급 최고 수준의 통합
- 고감도, 정밀 감지 - 8µm 초소형 픽셀 크기와 1280*1024 해상도로 미세한 디테일과 선명한 이미지를 제공합니다. 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다.
- 간소화된 개발, 빠른 통합 - 다양한 애플리케이션 요구 사항을 충족하는 여러 광학 렌즈 옵션 제공; MIPI CSI 이미지 출력 인터페이스 지원; 시리얼 포트/I2C를 통한 제어로 RAW 및 YUV 이미지 데이터 출력
제품 사양
| 모델 | iTL1208 |
| 적외선 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280*1024 |
| 픽셀 크기 | 8µm |
| 스펙트럼 응답 | 8µm ~ 14µm |
| 일반적인 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | ≤6초 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/색조/흑색 열) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계 | |
| 크기(렌즈 포함) | 5mm 렌즈 포함: 22.6mm*22.6mm*50mm (렌즈 외부 직경 Φ37mm) 10mm 렌즈 포함: 22.6mm*22.6mm*45.3mm (렌즈 외부 직경 Φ33mm) 12mm 렌즈 포함: 22.6mm*22.6mm*34.5mm (렌즈 외부 직경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm*22.6mm*35.4mm (렌즈 외부 직경 Φ27mm) 25mm 렌즈 포함: 22.6mm*22.6mm*44.2mm (렌즈 외부 직경 Φ33mm) 35mm 렌즈 포함: 22.6mm*22.6mm*50.9mm (렌즈 외부 직경 Φ43.2mm) |
| 무게(렌즈 포함) | 85.5±4.5g (5mm 렌즈 포함) 70.5±3.6g (10mm 렌즈 포함) 35.7±2g (12mm 렌즈 포함) 40.7±2.1g (17mm 렌즈 포함) 71.0±3.6g (25mm 렌즈 포함) 110±5.5g (35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 비열화: 5/10/12/17/25/35mm |
산업 응용 분야
열화상, 보안 모니터링, 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조
SensorMicro 소개
SensorMicro는 세계 최고의 적외선 검출기 제조업체 및 서비스 제공업체입니다. 전 세계 고객에게 고성능 비냉각 및 냉각 열화상 검출기를 제공하고 전문적인 응용 경험을 공유합니다. 다양한 형식과 파장대의 고급 적외선 검출기, 카메라 코어 및 모듈을 제공합니다. 선명도, 감도 및 효율성을 위해 설계된 당사의 제품은 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미징 및 센싱 애플리케이션을 지원합니다.
자주 묻는 질문
적외선 카메라란 무엇인가요?
적외선 열화상 시스템은 적외선 검출기를 사용하여 적외선 복사를 감지하고 이를 전기 신호로 변환한 다음, 증폭 및 처리하여 표시되는 이미지로 만듭니다.
적외선 카메라의 기본 원리
열화상 기술은 수동적이고 비접촉적인 감지 및 인식 기술로, 두 가지 주요 기능을 가지고 있습니다.
- 열화상: 비접촉 온도 측정 및 결함 감지
- 야간 투시: 완전한 어둠 속에서도 대상을 쉽게 감지하고 식별
