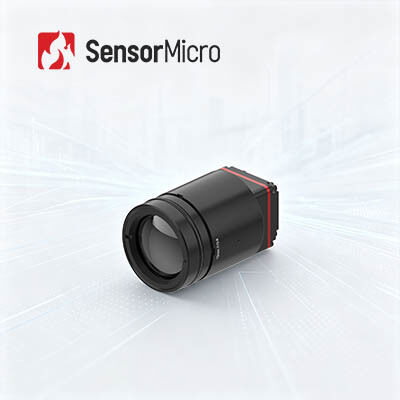

1280x1024 해상도 8μm 픽셀 피치와 25Hz/30Hz 프레임 레이트
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | ADAS 열 이미징 카메라 핵심,30Hz 열 이미징 카메라 핵심,0.8W 열 카메라 핵심 |
||
제품 설명
ADAS용 25Hz/30Hz 프레임 속도의 LWIR 열화상 카메라 코어
옥외용 640x512 12 μm 적외선 검출기를 갖춘 LWIR 열 화상 모듈
제품개요
iTL1208 8μm 메가픽셀 적외선 카메라 코어는 극한의 소형화와 까다로운 시나리오에서도 안정적인 성능의 균형을 유지합니다. 이 열 모듈은 컴팩트한 디자인, 경량 구조 및 1W의 낮은 전력 소비가 특징입니다. 35.7g의 초경량 무게와 컴팩트한 큐빅 구조로 진동이 발생하기 쉬운 모바일 및 휴대용 장비의 구조적 설치 실패를 방지합니다.
고급 8μm 적외선 감지기는 변동하는 주변 온도 속에서도 30mK 이하의 열 감지 감도를 안정적으로 유지하며, 내장된 이미지 최적화 알고리즘은 안개, 노이즈 및 저조도 이미징 왜곡을 억제합니다. 내구성이 뛰어난 범용 인터페이스와 다중 렌즈 적응성을 갖춘 이 카메라 코어는 실외 주변 모니터링, 현장 고온 산업 테스트, 열악한 현장 조건에서 가시성이 낮은 화재 및 재난 구조 임무를 위해 안정적으로 작동합니다.
향상된 이미지 알고리즘과 온도 측정 기능을 통해 iTL1208 열 모듈은 매우 선명한 열 이미지를 제공할 수 있습니다.
주요 특징
- 초경량 디자인- 22.6×22.6×34.5mm의 컴팩트한 크기, 35.7g의 무게(12mm 렌즈 포함), 동급 최고 수준의 통합성 제공
- 고감도, 정밀 감지- 1280×1024 해상도의 8μm 초소형 픽셀 크기로 미묘한 온도 차이를 안정적으로 감지하기 위해 일반적인 NETD ≤ 30mK로 미세한 디테일과 선명한 이미지를 제공합니다.
- 단순화된 개발, 빠른 통합- 다양한 애플리케이션 요구 사항을 충족할 수 있는 다중 광학 렌즈 옵션, MIPI CSI 이미지 출력 인터페이스 지원, 직렬 포트/I2C를 통한 제어가 가능한 RAW 및 YUV 이미지 데이터 출력
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계 | |
| 크기(렌즈 포함) | 5mm 렌즈 포함: 22.6mm×22.6mm×50mm(렌즈 외경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm(렌즈 외경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm(렌즈 외경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm(렌즈 외경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm(렌즈 외경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm(렌즈 외경 Φ43.2mm) |
| 무게(렌즈 포함) | 85.5±4.5g(5mm 렌즈 포함) 70.5±3.6g(10mm 렌즈 포함) 35.7±2g(12mm 렌즈 포함) 40.7±2.1g(17mm 렌즈 포함) 71.0±3.6g(25mm 렌즈 포함) 110±5.5g(35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 널리 사용될 수 있습니다.
우리의 장점
- 적외선 산업의 세계 최고 기술로 높은 감도와 탁월한 성능
- 다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기를 포함한 다양한 적외선 감지기 사용 가능
- 3개의 생산 라인과 연간 최대 수백만 개의 검출기 생산 능력을 갖춘 빠른 배송을 보장하는 대량 생산
자주 묻는 질문
1. NETD
NETD(Noise Equivalent 온도차)는 감지기 출력 신호 대 잡음비가 1일 때 대상과 배경 사이의 온도 차이입니다. 적외선 감지기의 감도를 측정합니다.
적외선 감지기의 NETD가 작을수록 열 감도가 높아지고 이미지 품질이 향상됩니다. 타겟과 배경 사이의 온도 차이가 작을수록 더 높은 열 감도 감지기가 필요합니다.
2. 프레임 속도
프레임 속도는 적외선 모듈에서 생성된 전체 이미지의 초당 프레임 수를 나타냅니다. 이동 속도가 빠르거나 온도가 빠르게 변화하는 대상의 경우 측정 정확도와 관찰 효율성을 유지하려면 프레임 속도가 더 높은 열 모듈을 선택해야 합니다.
