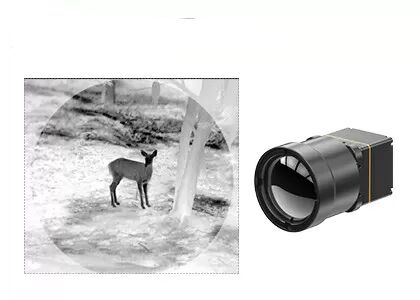

640x512 12μM 적외선 검출기와 명백한 열사진법 장파장 적외선 카메라 핵심
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 열사진법 장파장 적외선 카메라 핵심,640x512 검출기 장파장 적외선 카메라 핵심,12uM 검출기 열 카메라 핵심 |
||
제품 설명
640x512 12μM 실외용 LWIR 열화상 모듈
제품 설명
TWIN612 열 모듈은 SensorMicro에서 개발한 신제품입니다. 640×512/12µm 세라믹 패키지 비냉각 적외선 감지기를 통합합니다. 일반적인 NETD＜40mk로 TWIN612 열 모듈은 더 선명하고, 더 날카로우며, 더 자세한 이미지를 제공할 수 있습니다.
-20℃~150℃/0~550℃의 온도 측정 범위, ±2℃ 또는 ±2%의 정확도, 최대 30Hz의 프레임 속도로 열 모듈은 부드러운 열 이미지와 정확한 온도 측정을 보장합니다.
TWIN612 열 모듈은 소형 설계, 경량 구조 및 0.8w의 낮은 전력 소비의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 엄격한 요구 사항이 있는 산업에 적용될 수 있습니다.
주요 특징
- 소형 크기: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반적인 NETD<40mk
- 선명하고 깨끗한 열화상
- 일반적인 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 감지기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | ＜40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 총 11개 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃ |
| 온도 측정 정확도 | ±2℃ 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 회색조에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 치수 (mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정식 비열화: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
당사의 장점
자주 묻는 질문
1. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
절대 영도(-273.15°C)보다 온도가 높은 자연의 모든 물체는 적외선 복사를 방출할 수 있습니다. 적외선 복사의 강도는 대상 온도에 따라 달라집니다. 적외선 열화상 카메라는 대상과 배경 또는 대상의 다양한 부분 간의 온도 차이 또는 방사선 차이에 따라 보이지 않는 적외선 복사를 보이는 적외선 이미지로 변환합니다.
특정 파장에서 적외선 복사를 흡수한 후, 적외선 복사 차이는 가스와 배경 사이에서 발생합니다.
내장된 협대역 필터가 있는 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하며, 가스와 배경 간의 방사선 차이를 통해 가스를 보이는 적외선 이미지로 변환할 수 있습니다.
광학 가스 이미징 카메라는 가스와 배경 간의 적외선 방사선 차이를 식별하고 누출 여부를 시각화하여 생산 라인을 일시적으로 중단하지 않고도 가스를 신속하게 감지하고 누출원을 정확하게 찾을 수 있습니다.
