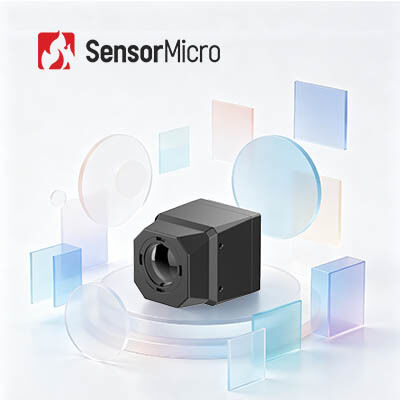

256x192 해상도 및 12μm 픽셀 피치를 갖춘 초소형 스마트 보안용 LWIR 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256×192 | 전력 소비 | 550mW@5V 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤30mK/F1.0/25℃ | 공급 전압 | DC: 5V~24V |
| 강조하다 | 열사진법 장파장 적외선 카메라 핵심,640x512 검출기 장파장 적외선 카메라 핵심,12uM 검출기 열 카메라 핵심 |
||
제품 설명
스마트 보안용 256×192 12μm 적외선 검출기 LWIR 열화상 카메라 코어
제품 개요
MICO212 초소형 적외선 카메라 코어는 256×192 해상도의 적외선 검출기, 10mm 광학 렌즈(시야각: 17.5°×13.2°), 이미지 처리 보드 및 고강도 구조 부품을 통합합니다. 백엔드 플랫폼으로 아날로그 또는 디지털 비디오를 전송하여 통합 주기를 크게 단축하고 비용 효율적인 열화상 솔루션을 제공합니다.
주요 특징
- 비용 효율적인 솔루션: 자체 개발한 256×192/12μm 비냉각 적외선 검출기 및 전용 ASIC 칩을 탑재하여 높은 에너지 효율성 제공
- 최적화된 SWaP 설계: 초소형 크기(렌즈 제외 22.2×22.2×28.4mm), 경량(16±2g), 저전력 소비(550mW)
- 쉬운 개발 및 빠른 통합: 최소한의 구조 설계 노력으로 CVSB/USB/MIPI 표준을 지원하는 네이티브 아날로그 또는 디지털 비디오 출력
제품 사양
| 모델 | MICO212 |
|---|---|
| IR 검출기 | 민감 재료: VOx |
| 해상도: 256×192 | |
| 픽셀 크기: 12μm | |
| NETD: ≤30mK/F1.0/25℃ | |
| 스펙트럼 응답: 8~14μm | |
| 광학 렌즈 | 초점/F#: 10mm/F1.0-FF |
| 시야각: 17.5°(H)×13.2°(V) | |
| 감지 범위(8픽셀): 99m(사람), 360m(차량) | |
| 유형: 고정 초점 비냉각식 | |
| 첫 번째 렌즈 밀봉/코팅: IP67/HD | |
| 이미지 처리 | 아날로그 비디오: PAL(기본값) / NTSC |
| 디지털 비디오: USB | |
| 시작 시간: ≤6s | |
| 이미지 알고리즘: NUC/3D/2D/DRC/EE/SFFC | |
| 전기 인터페이스 | 표준 외부 인터페이스: 3PIN (A1251-WV-S-3P) | 9PIN (A1251-WV-S-9P) 비디오 인터페이스: CVBS | USB |
| 전원 공급 장치 | 공급 전압: DC: 5V~24V |
| 안정적인 전력 소비: ≤550mW@5V, 23±3℃ | |
| 기계적 | 치수: ≤22.2mm×22.2mm×28.4mm (L×W×H) |
| 무게: <16±2g | |
| 환경 적응성 | 작동 온도: -40℃~+70℃ |
| 보관 온도: -45℃~+85℃ | |
| 습도: 5%~95%, 비응축성 | |
| 진동: 랜덤 진동, 5.35grms, 3축 | |
| 충격: 반 사인파, 40g/11ms, 3축, 6방향 | |
| 인증 | ROHS2.0/REACH |
산업 응용 분야
열화상, 보안 모니터링, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조
우리의 장점
- 자체 적외선 검출기 기술: 8인치 0.11μm VOx 비냉각, 8인치 0.5μm MCT 냉각, 8인치 0.5μm T2SL 냉각 적외선 검출기
- 생산 능력: 연간 6백만 개의 자체 개발 적외선 검출기
- 제조 시설: 30,000 m² 반도체 제조 시설, 20,000 m² 클린룸 면적
자주 묻는 질문
광학 가스 이미징의 작동 원리
광학 가스 이미징은 보이지 않는 산업용 가스를 시각화하는 적외선 기술입니다. 절대 영도(-273.15°C) 이상의 모든 물체는 적외선을 방출하며, 강도는 온도에 따라 달라집니다. 적외선 열화상 카메라는 이 복사를 온도 또는 복사 차이에 따라 가시 이미지로 변환합니다.
특정 파장에서의 가스 흡수는 가스와 배경 간의 복사 차이를 생성합니다. 가스 누출 감지 적외선 검출기는 가스 흡수 피크 근처의 적외선 대역을 수신하는 협대역 필터를 사용하여 복사 차이를 통해 가스를 가시 이미지로 변환합니다.
광학 가스 이미징 카메라는 복사 차이를 식별하고 가스 존재를 시각화하여 누출원을 정확하게 찾음으로써 생산 라인을 중단하지 않고 신속하게 가스 누출을 감지합니다.
