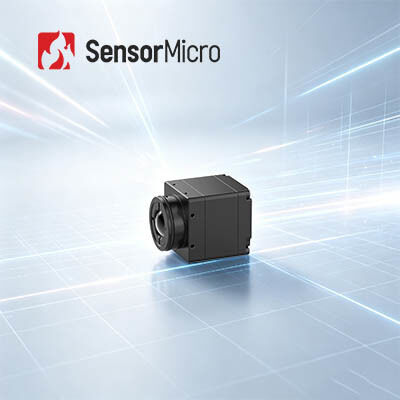

384x288 해상도와 12μm 픽셀 피치와 함께 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 프레임 속도 | 50Hz |
|---|---|---|---|
| 전력 소비 | 0.8W | 스펙트럼 범위 | 8~14μm |
| 픽셀 피치 | 12μm | NETD | 30mK 이하 |
| 강조하다 | 장파장 적외선 명백한 열사진법 모듈,NETD 40mk 열사진법 모듈,12uM 화소 크기 열 모듈 |
||
제품 설명
실외용 384x288 12μm 적외선 검출기를 갖춘 LWIR 열화상 모듈
iSE412 열화상 카메라 모듈에는 384×288/12μm 세라믹 패키지 비냉각식 적외선 감지기가 통합되어 있습니다. 세라믹 패키징은 포장된 감지기의 부피와 무게를 크게 줄이는 성숙한 적외선 감지기 패키징 기술입니다.
iSE412 열 모듈은 컴팩트한 디자인, 가벼운 구조, 0.8W의 낮은 전력 소비가 특징입니다. 향상된 이미지 알고리즘을 통해 매우 부드러운 열화상 성능을 제공합니다.
이 모듈은 초고해상도 알고리즘, Picture-in-Picture, 사용자 정의 가능한 OSD, 절전 모드, 전자 줌 및 원클릭 보정을 지원합니다. 여러 렌즈, 비디오 인터페이스 및 마이크로 OLED 디스플레이와 호환됩니다. 25.4×25.4×22.7mm의 컴팩트한 크기와 26g 이하의 코어 무게로 제한된 공간에서도 안정적인 열화상 이미지를 제공합니다. 산업 비전, 소방 구조, 보안 감시, 실외 관찰, 머신 비전 및 가전 제품에 널리 적용됩니다.
주요 특징
- 더욱 부드러운 시청을 위한 무셔터 디자인
- 작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 조용한 작동으로 기계적 소음 없이 눈에 띄지 않게 사용 가능
- 소형, 경량, 통합 유연성
- 전체 시스템 크기는 25.4×25.4×22.7mm, 베어 코어 무게는 26±1.5g입니다.
- 공간 절약형 구조 설계로 유연한 시스템 레이아웃 및 통합 가능
- 기능이 풍부하고 원활한 통합
- 초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 384×288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 384×288 | |
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7 | Φ36×24.3 |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 |
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
| 셔터 구성 요소 | 선택 과목 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE412 열화상 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등의 분야에 적용됩니다.
우리의 장점
- 깊은 기술 전문성- 적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 바탕으로 칩 설계, 웨이퍼 제조, 패키징 및 테스트는 물론 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다.
- 혁신과 실제 구현에 중점- 우리는 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 한계를 지속적으로 확장하기 위해 최선을 다하고 있습니다.
- 다양한 제품 포트폴리오- 독립적인 R&D와 다양한 기술 경로를 바탕으로 당사는 포괄적인 범위의 적외선 감지 구성 요소를 제공합니다.
- 엄격한 신뢰성 검증- 강력한 품질 관리 시스템의 지원을 받아 당사 제품은 장기적인 안정성과 신뢰성을 보장하기 위해 여러 테스트 절차를 거칩니다.
- 전문 기술 지원- 당사 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 향상시킵니다.
자주 묻는 질문
DRI 범위란 무엇입니까?
DRI 범위는 감지, 인식 및 식별을 나타냅니다.
발각정의: 시야에서 타겟이 발견되면 타겟 이미지가 임계 치수 방향으로 1.5픽셀 이상을 차지해야 합니다.
인식는 다음과 같이 정의됩니다. 대상을 분류하여 대상이 자동차, 트럭 또는 사람인지 식별할 수 있습니다. 이는 대상의 이미지가 임계 치수 방향으로 6픽셀 이상을 차지해야 함을 의미합니다.
신분증대상의 모델과 기타 특성을 구별할 수 있는 것으로 정의됩니다. 예를 들어 적군과 아군을 구별하려면 대상의 이미지가 임계차원 방향으로 12픽셀 이상을 차지해야 합니다.
