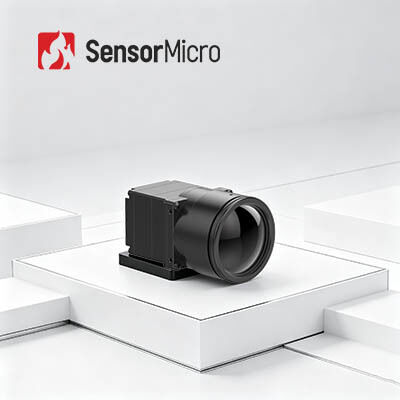

1280x1024 해상도 12μm 픽셀 크기 VOx 민감 물질 냉각되지 않은 적외선 카메라 모듈 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | 일반적인 NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 일반적인 전력 소비 | 1.0W |
| 공급 전압 | 4.5~5.5V | 통신 인터페이스 | TTL-232 |
| 강조하다 | 1280x1024 적외선 이미지 형성 모듈,HD 열 이미징 카메라 핵심,HD 1280x1024 열 카메라 핵심 |
||
제품 설명
향상된 명확성 및 정밀성 HD 1280x1024 열 카메라 코어
제품 개요
COIN1212는 센서마이크로에서 개발한 COIN 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다.전문 신호 처리 회로와 이미지 처리 플랫폼을 갖춘 1280x1024/12μm 냉각되지 않은 적외선 탐지기를 기반으로, 이 열영상 모듈은 널리 채택 된 일련 통신 프로토콜을 지원하고 다양한 비디오 출력 인터페이스를 제공하며 광 렌즈 옵션의 전체 범위를 제공합니다.
핫스팟을 빠르게 감지하고 명확한 열 이미지를 제공 할 수 있습니다.주요 인프라 모니터링에 적용되는 온도 이미징 통합 솔루션으로, 고급 제조, 지능형 운송, 과학 연구 및 다른 첨단 열 영상 응용 프로그램.
주요 특징
- 고화질 영상 촬영, 정확 한 탐지
1280×1024/12μm 메가 픽셀 해상도는 넓은 시야장과 장거리 HD 영상을 가능하게 한다. 근접 관측 중 미세한 목표 세부 사항을 명확하게 캡처한다. - 완전 한 기능 과 비용 효율성
업계 최고 수준의 큰 형식의 냉각되지 않은 적외선 탐지기로 제작되었습니다. - 급속한 통합, 가속화된 발전
DVP 및 BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.1120. 연속 포트 제어로 RAW / YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | 코인1212 |
|---|---|
| IR 감지기 표시기 | 민감한 물질: VOx |
| 해상도: 1280×1024 | |
| 픽셀 크기: 12μm | |
| 스펙트럼 반응: 8μm ~ 14μm | |
| 전형적인 NETD: ≤40mK/F1.0/25°C | |
| 이미지 처리 | 디지털 프레임 레이트: 30Hz |
| 시작시간: 6초 | |
| 디지털 비디오: RAW/YUV422 | |
| 이미지 알고리즘: 비일관성 수정 (NUC), 3D 노이즈 감축 (3DNR), 2D 노이즈 억제 (DNS), 동적 범위 압축 (DRC), 엣지 강화 (EE) | |
| 이미지 디스플레이: 10 가지 유형 (백색 화염/라바/철색 적색/화염 철/의료/아르틱/무지개 1/무지개 2/색/검은 화염) | |
| PC 소프트웨어 | ICC 소프트웨어: 모듈 제어 및 비디오 디스플레이 |
| 전기 | 표준 외부 인터페이스: 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판: USB30 | |
| 통신 인터페이스: TTL-232 | |
| 디지털 비디오 인터페이스: DVP16/BT.1120/MIPI | |
| 공급 전압: 4.5~5.5V | |
| 일반적인 전력 소비: 1.0W | |
| 기계식 | 맨 코어 크기: 14mm/19mm/25mm: 25.4mm × 25.4mm × 19.3mm; 35mm/50mm/100m: 35.4mm × 35.4mm × 17.8mm |
| 맨 핵 무게: 14mm/19mm/25mm: 19.7±1g; 35mm/50mm/100m: 32.5±1g | |
| 환경적 적응력 | 작동 온도: -40°C~+70°C |
| 저장 온도: -45°C ~ +85°C | |
| 습도: 5%~95%, 응고되지 않습니다. | |
| 진동: 5.35gms, 무작위 진동, 3-축 | |
| 타격: 반 시노스 파동, 40g/11ms, 타격 방향 3 축, 6 방향 | |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 광 렌즈: 고정 초점 아테르믹: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 수준: IP67 (전쪽 렌즈) |
산업용 용도
COIN1212 열영상 모듈은 주요 인프라 모니터링, 고급 제조, 산업 검사, 과학 연구,그리고 다른 첨단 열영상 응용 프로그램.
우리 제품 라인
- 적외선 산업에서 세계 최고의 기술로 높은 감수성과 우수한 성능
- 다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기를 포함하여 다양한 적외선 탐지기가 제공됩니다.
- 3개의 생산 라인과 최대 수백만 개의 탐지기를 생산할 수 있는 연간 생산 능력으로 빠른 배송을 보장하기 위한 대량 생산
자주 묻는 질문
열 모듈은 어떻게 작동할까요?
열 모듈은 일반적으로 다음과 같이 작동합니다.
- 적외선 감지:열모듈에는 적외선 감지기가 있는데 적외선 범위의 전자기 방사선을 감지합니다.
- 광학:적외선 방사선은 렌즈나 거울을 포함할 수 있는 광학 시스템을 통해 탐지기에 집중된다.
- 신호 증폭:감지된 신호는 열 모듈 내부의 전자 장치에 의해 증폭되고 디지털화됩니다.
- 이미지 처리:디지털화 된 신호는 소음 감축, 대조 강화 및 색상 매핑을 포함하는 열 이미지를 생성하기 위해 처리됩니다. 온도 측정과 같은 추가 기능이 포함 될 수 있습니다.
- 표시:열 이미지는 열 모듈 내부 또는 외부 장치의 화면으로 표시됩니다.
