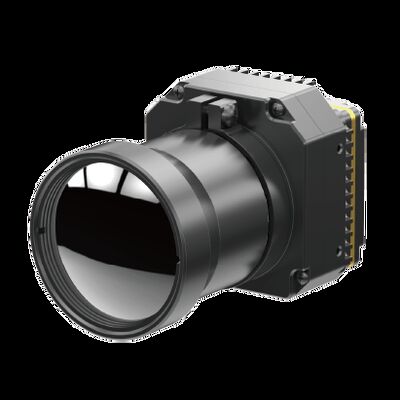

산업용 1280x1024 12μm 열카메라 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | PLUG1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 강조하다 | 12uM 산업적 열 카메라 모듈,1280x1024 산업적 열 모듈,산업적 비냉각 적외선 카메라 모듈 |
||
제품 설명

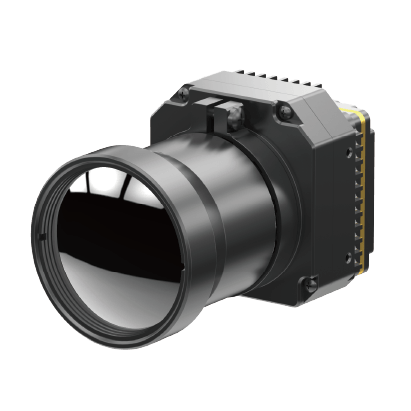

산업용 1280x1024 12μm 열화상 카메라 모듈, 고온 범위
제품 설명
PLUG1212R은 SensorMicro에서 개발한 PLUG-R 시리즈 비냉각 적외선 카메라 모듈 중 하나입니다. 1280x1024/12μm 비냉각 적외선 감지기를 기반으로 전문적인 신호 처리 회로와 이미지 처리 플랫폼을 갖추고 있어 대상 적외선 복사를 온도 데이터로 완전히 변환합니다. 온도 측정이 가능하며 온도 범위는 맞춤 설정이 가능하여 산업 열화상 촬영의 특정 요구 사항을 충족합니다.
비냉각 HD LWIR 1280x1024/12μm VOx 열화상 모듈은 넓은 온도 측정 범위를 제공하여 산업 검사, 감시 및 보안과 같은 분야에서 다양한 응용 분야를 가능하게 합니다. 영하 온도(-20℃)와 고온 환경(최대 550℃)을 모두 포함하는 온도 범위를 통해 이 모듈은 다양한 열화상 시나리오의 요구 사항을 수용합니다.
주요 특징
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm -14μm
- 고감도: NETD<30mK
- 온도 범위: -20℃~150℃, 100℃~550℃
- 온도 정확도: ±2℃ 또는 ±2%
- 높은 신뢰성 및 강력한 환경 적응성.
제품 사양
| 모델 | PLUG1212R |
| IR 감지기 성능 | |
| 해상도 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25s |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 구성 요소 | USB/Camerlink |
| 디밍 모드 | 선형/히스토그램/혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/가상 색상 |
| 이미지 방향 | 수평/수직/대각선 뒤집기 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확도 | ±2°C 또는 ±2% (최대값) |
| SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 촬영 |
| 물리적 특성 | |
| 치수(mm) | 56x56x40.2 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 보관 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 랜덤 진동 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열: 19mm/25mm |
산업 응용 분야
PLU1212R 적외선 이미징 모듈은 전력, 머신 비전, 건물 검사, 야금 석유 화학 등에 널리 사용됩니다.
당사의 장점
자주 묻는 질문
1. 드론용 열화상 모듈이란 무엇입니까?
드론용 열화상 모듈은 공중 시점에서 적외선 또는 열 이미지를 캡처하도록 설계된 소형 경량 장치입니다. 열 센서 또는 카메라, 광학 장치 및 이미지 처리 기능으로 구성됩니다. 드론에 장착된 열화상 모듈을 통해 드론은 물체 또는 표면에서 방출되는 열 신호를 감지하고 시각화할 수 있습니다.
드론용 열화상 모듈은 일반적으로 다음과 같은 기능을 제공합니다.
고해상도 열 센서: 이 모듈은 물체와 환경에서 방출되는 적외선 복사를 감지하고 측정하는 고해상도 열 센서를 통합합니다.
실시간 열화상: 이 모듈은 실시간 비디오 또는 이미지 피드를 제공하여 운영자가 드론이 비행하는 동안 열 데이터를 모니터링하고 분석할 수 있도록 합니다.
드론 시스템과의 통합: 이 모듈은 다양한 드론 플랫폼과 호환되도록 설계되었습니다. 드론의 온보드 시스템에 연결하여 데이터 전송 및 비행 제어 및 내비게이션 시스템과의 통합을 가능하게 합니다.
