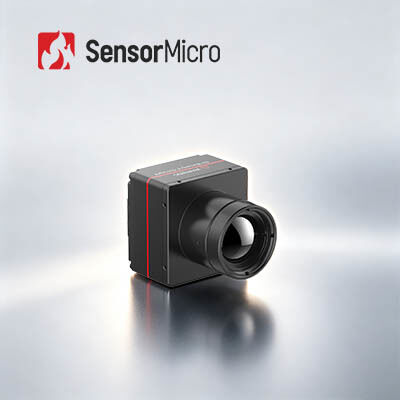

고화질 1280x1024 해상도 12μm 픽셀 크기 야외 관측용 셔터리스 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 공급 전압 | 2.7V~5.3V | 일반적인 전력 소비 | 1.2W@25Hz@23±3℃ |
| 강조하다 | 12um 산업용 열화상 카메라 모듈,1280x1024 산업용 열화상 모듈,산업용 비냉각 적외선 카메라 모듈 |
||
제품 설명
야외 관측용 고화질 1280x1024/12μm 열 카메라 모듈
제품 개요
iSE1212는 SensorMicro의 iSE 시리즈의 냉각되지 않은 적외선 카메라 모듈입니다.전문 신호 처리 회로와 이미지 처리 플랫폼을 갖춘 1280x1024/12μm 냉각되지 않은 적외선 탐지기에 구축적외선 방사선을 정확한 온도 데이터로 변환합니다.
이 냉각되지 않은 HD LWIR 1280x1024/12μm VOx 열영상 모듈은 산업 비전, 소방 및 구조,보안 감시, 야외 관찰, 기계 비전, 소비자 전자제품.
주요 특징
- 고화질 영상 촬영지연 없는 성능, 더 넓은 시야장, 더 큰 각 커버리지, 더 긴 검출 범위 및 향상된 세부 사항으로 메가픽셀 열영상
- 조용한 성능을 위한 셔터리스 동작:사용 중에 셔터 캘리브레이션이 필요하지 않으며 전통적인 디자인에서 흔히 볼 수 있는 이미지 거침을 제거합니다. 조용한 동작은 목표물에 의해 탐지되는 것을 피하는 데 도움이됩니다.
- 기능이 풍부하고 통합 친화적:슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.광 렌즈와 확장 된 구성 요소의 광범위한 범위와 호환되며 간편한 2차 개발 및 유연한 시스템 통합을 제공합니다.
제품 사양
| 모델 | iSE1212 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 효과적 픽셀 | 1280×1024 |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz |
| 시작 시간 | 7s |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 셔터 없이 | 지원 |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| 이미지 방향 | 수평/직선/삼각형 |
| 디지털 줌 | 1x/2x/4x/8x |
| 이미지 밝기 | 오토/마뉴얼 |
| 이미지 대조 | 오토/마뉴얼 |
| 보상 모드 | 사용 설명서 |
| 레티클 | 지원 |
| 시스템 기능 | |
| 잠자리 모드 | 지원 |
| 메뉴 설정 | 사용자 정의 |
| 메뉴 언어 | 중국어 / 영어 |
| 오프셋 캘리브레이션 | 지원 |
| 키보드 | ≥4 (버튼 기능 조정 가능) |
| OLED 운전 | I2C, 16비트/24비트 병렬 포트, 데이터 유효성 및 기타 드라이브 화면 신호를 지원합니다. 직접 드라이브 마이크로 OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A;MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다. |
| PC 소프트웨어 | |
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 |
| 통신 인터페이스 | TTL-232/USB |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| 공급 전압 | 2.7V~5.3V |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3°C |
| 기계/렌즈 | |
| 맨 코어 크기 ((mm) | 38×39×28 68×69×302 |
| 맨 핵 중량 (g) | 65±3 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 셔터 부품 | 선택 사항 |
| 보호 수준 | IP67 (전선 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 5.35g, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3배 |
| 인증 | ROHS2.0/REACH |
산업용 용도
iSE1212 열영상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자 및 관련 분야에서 널리 사용됩니다.
우리 의 장점
- 전체 문서:제품 설명서, 설치 가이드 및 즉각적인 구현을 위한 선택 참조
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가 및 매개 변수 검증 서비스
- 고급 개발자 도구 킷:SDK, API, 알고리즘 및 디버깅 도구
- 원격 기술 지원:급속한 응답과 중요한 문제에 대한 신속한 해결과 함께 24/7 지원
- 보증:오리지널 부품 및 최적의 성능을 회복하기 위해 엄격한 프로세스 준수
자주 묻는 질문
Q1: 12μm는 같은 해상도에서 17μm보다 확실히 더 명확합니까?
필연적으로 아닙니다. 이미지의 명확성은 픽셀 밀도, 렌즈 품질, 탐지기의 민감도 조합에 달려 있습니다. 12μm는 더 높은 픽셀 밀도와 더 큰 세부 잠재력을 가지고 있습니다.하지만 열악한 렌즈 해상도 또는 정확하지 않은 조립은 광학 편차와 흐릿한 이미지를 일으킬 것입니다.반면, 17μm는 더 단단한 열층 세부 사항과 더 나은 약한 대상 인식과 함께 더 높은 민감성을 제공합니다.
Q2: 작은 픽셀 피치의 핵심 장점은 무엇입니까?
주요 장점은 칩 소형화, 가벼운 장치 설계 및 낮은 전력 소비입니다. 모바일 및 웨어러블 장비에 대한 마이크로 크기의 적외선 장치를 지원합니다.같은 조건에서 더 풍부한 원격 영상 세부 정보를 제공하면서.
Q3: 큰 픽셀 피치의 핵심 값은 무엇입니까?
큰 단일 픽셀 광감각 영역은 적외선 에너지 수신을 향상시킵니다. 더 높은 약한 온도 차이 감수성, 더 강한 반 간섭 능력을 제공합니다.더 안정적인 영상 촬영을성숙한 프로세스 및 전체 비용의 감소와 함께
