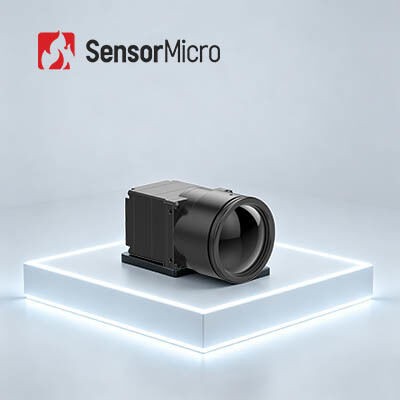

COIN1212 1280x1024 해상도 12µm 픽셀 크기 비냉각 적외선 모듈 (모든 날씨 조건용)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | 일반적인 NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 30Hz |
| 공급 전압 | 4.5~5.5V | 일반적인 전력 소비 | 1.0W |
| 강조하다 | 1280x1024 비냉각 적외선 모듈,고안정성 비냉각 적외선 모듈,PLUG1212 열 카메라 모듈 |
||
제품 설명
COIN1212 고안정성 1280x1024/12µm 비냉각 적외선 모듈 (모든 날씨 조건용)
제품 개요
COIN1212 적외선 카메라 코어는 1280×1024@12µm 메가픽셀 적외선 검출기를 채택합니다. 고급 신호 처리 및 이미징 알고리즘이 내장되어 있으며, 주류 시리얼 프로토콜, 다중 비디오 출력 및 전체 시리즈 렌즈 옵션을 지원합니다. 빠른 핫스팟 감지 및 선명한 열 이미지는 2차 개발을 용이하게 하여 인프라 모니터링, 하이엔드 제조, 지능형 교통 및 연구 등급 열 이미징 프로젝트에 이상적입니다.
주요 특징
- 고해상도 이미징, 정밀 감지: 1280×1024/12µm 메가픽셀 해상도는 넓은 시야각과 장거리 HD 이미징을 가능하게 합니다. 근거리 관찰 시 미세한 대상 디테일을 선명하게 포착합니다.
- 풀 기능 및 비용 효율성: 업계 선도적인 대형 비냉각 적외선 검출기로 제작되었습니다. 고급 이미지 처리 알고리즘과 통합되어 이미지 선명도와 시각적 품질을 향상시킵니다.
- 빠른 통합, 가속화된 개발: DVP 및 BT.1120을 포함한 여러 이미지 출력 인터페이스를 지원합니다. 시리얼 포트 제어를 통해 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | COIN1212 |
|---|---|
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280×1024 |
| 픽셀 크기 | 12µm |
| 스펙트럼 응답 | 8µm ~ 14µm |
| 일반 NETD | ≤40mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일 보정 (NUC) 3D 노이즈 감소 (3DNR) 2D 노이즈 억제 (DNS) 동적 범위 압축 (DRC) 엣지 강화 (EE) |
| 이미지 표시 | 10가지 유형 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아크틱/레인보우 1/레인보우 2/틴트/블랙 핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, 남성) |
| 확장 보드 | USB3.0 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반 전력 소비 | 1.0W |
| 기계 | |
| 베어 코어 크기(mm) | 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| 베어 코어 무게(g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습도 | 5%~95%, 비응축성 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 비열화: 14mm/19mm/25mm/35mm/50mm/100mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
COIN1212 열 이미징 모듈은 주요 인프라 모니터링, 하이엔드 제조, 산업 검사, 과학 연구 및 관련 분야에서 널리 사용됩니다.
우리의 강점
- 다양한 제품 포트폴리오
- 깊은 기술 전문성
- 엄격한 신뢰성 검증으로 품질 보증
- 적외선 감지 분야의 혁신 및 실용적 구현에 집중
- 전문 기술 지원 및 공동 개발 서비스
자주 묻는 질문
적외선 검출기는 어떻게 작동하나요?
적외선 검출기는 적외선 범위의 전자기 복사를 감지하여 작동합니다. 감지 메커니즘은 적외선 검출기 유형에 따라 다릅니다.
열 검출기는 적외선 복사를 흡수하여 발생하는 온도 변화를 측정하여 작동합니다. 예를 들어, 마이크로볼로미터는 열에 민감한 작은 저항 요소의 매트릭스로 구성됩니다. 적외선 복사가 검출기에 흡수되면 저항 요소의 온도가 상승하여 이미지로 변환될 수 있는 전기 저항의 변화를 일으킵니다.
반면에 광자 검출기는 적외선 복사의 광자를 전기 신호로 변환하여 작동합니다. 광자 검출기의 두 가지 일반적인 유형은 광전 검출기와 광전도체입니다. 광전 검출기는 적외선 광자가 흡수될 때 전압을 생성하는 반면, 광전도체는 광자가 흡수될 때 전도도가 증가합니다.
적외선 검출기는 또한 열전 효과와 같이 온도 변화가 재료에 전하를 유도하는 초전 효과 또는 두 재료 간의 온도 차이가 전압을 생성하는 열전 효과와 같은 다른 감지 메커니즘을 활용할 수 있습니다.
적외선 검출기의 출력 신호는 처리되어 이미지로 표시될 수 있으며, 이는 의료 또는 산업 응용 분야의 열 이미징, 환경의 원격 감지, 보안 시스템의 열 스캔과 같은 다양한 목적으로 사용될 수 있습니다.
