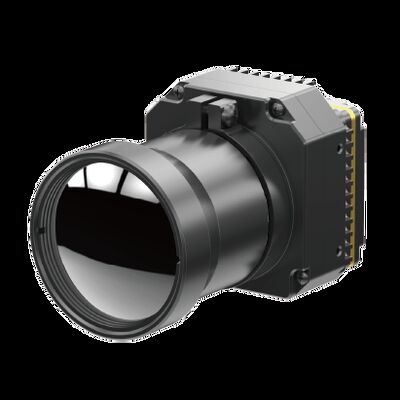

모든 기상 상태를 위한 PLUG1212 고안정성 1280x1024 비냉각 적외선 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 1280x1024/12μm | 넷드 | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 사이즈 | 20x20x10.4mm |
| 하이 라이트 | 1280x1024 비냉각 적외선 모듈,고안정성 비냉각 적외선 모듈,PLUG1212 열 카메라 모듈 |
||
제품 설명

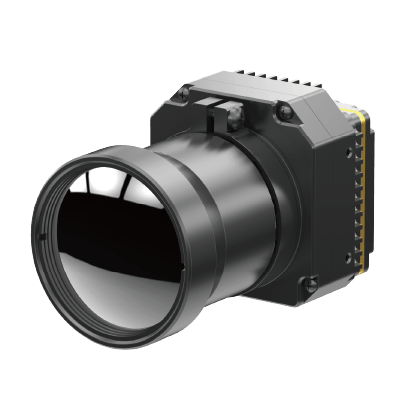

모든 기상 상태를 위한 PLUG1212 고안정성 1280x1024 비냉각 적외선 모듈
제품 설명
PLUG1212 비냉각 열 카메라 핵심은 1280x1024 화소에 열화상을 올려 제공하고, 당신에게 세부 사항의 가장 작은 것을 보여줍니다. 그것의 감소된 12 um 화소 크기는 더 잘 더 짧은 광학렌즈가 똑같은 범위 대표단을 달성하기 위해 집중하는 공간 해상도와 경기들을 제공합니다.
전통적 냉각된 열적 이미지 시스템과는 달리, 비냉각 HD 장파장 적외선 1280x1024/12μm VOx 열사진법 모듈은 냉각 유체 시스템이 필요없이 작동합니다. 이것은 상당한 비용 감소와 상승된 휴대성과 단순화된 유지보수 프로세스의 결과를 초래합니다. 믿을 만하고 연속적인 열사진법 성능을 보증하면서, 모듈은 VOx (산화 바나듐) 기술을 기반으로 최신 기술 비냉각 마이크로볼로미터 센서를 이용합니다.
그것의 차원이 쉬운 통합에 대해 최적화된 채로, 모듈의 콤팩트 디자인은 그것을 드론들, 휴대용 장치, 보안 시스템과 다른 휴대용 플랫폼 위의 설치에 적합하게 합니다. 이 가벼운 모듈은 열 이미징 애플리케이션으로 유연성과 다기능성을 제공하면서, 기존 시스템으로의 빈틈없는 통합을 보증하기 위해 설계되었습니다.
PLUG1212 적외선열 핵심은 지역과 그것의 시각적 정보 솔루션 표지 일, 밤, 낮은 가시성과 모든 기상 상태의 넓은 범위에서 적용됩니다.
주요 특징
- 극단적 명백한 열사진법
- 안정적인 성능
- 뚜렷한 이미지 화질과 세부 사항
- 강한 환경 적응 능력
품질 규격
| 모델 | PLUG1212 |
| ir 디텍터 성능 | |
| 결의안 | 1280x1024 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk> |
| 영상 처리 | |
| 프레임 속도 | 25Hz |
| 구동 시간 | <25s> |
| 아나로그 비디오 | / |
| 디지털 영상 | HDMI/RAW/YUV/BT1120 |
| 확장 성분 | USB / 카메르링크 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 전형적 소비 전력 | <2> |
| 물리적 특성 | |
| 차원 (밀리미터) | 56x56x40.2 |
| 중량 | ≤220g |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 19 mm/25mm |
산업 적용
PLU1212 적외선 이미지 형성 모듈은 야외에서 넓게 사용된 보안상 & 모니터링입니다 소방 & 구조, 법률 집행 & 구조, ADAS, UAV 화물 기타 등등.
전시회
FAQ
1. 어떻게 적외선 검출기가 일합니까?
적외선 검출기는 적외선 범위에서 전자기 방사를 느낌으로써 일합니다. 정확한 검출 메카니즘은 적외선 검출기의 타입에 따라 다릅니다.
열감지기는 적외선 방사를 흡수하 으로 야기된 온도 변환을 측정함으로써 일합니다. 예를 들면, 마이크로볼로미터는 가열되도록 민감한 작은 저항 요소의 매트릭스로 구성됩니다. 적외선 방사가 탐지기에 흡수될 때, 그것은 저항 요소의 온도가 발견되고 이미지로 변환될 수 있는 전기 저항의 변화의 결과가 되면서, 증가하게 합니다.
다른 한편으로는 광양자 검출기는 적외선 방사로부터의 광자를 전기 신호로 변환시킴으로써 일합니다. 광양자 검출기의 2 일반적 형태는 광발전검출기와 광전도체입니다. 광발전검출기가 적외선 광자가 흡수될 때 전압을 발생시키는 반면에, 광전도체는 광자가 흡수될 때 그들의 전도성을 증가시킵니다.
적외선 검출기는 또한 온도의 변화가 물질에서 요금을 유발하는 초전기 또는 2가지 물질 사이의 온도차가 전압을 발생시키는 열전 효과와 같은 다른 검색 메커니즘을 이용할 수 있습니다.
적외선 검출기로부터의 출력 신호는 처리되고 영상으로 표시될 수 있으며, 그것이 의학적이거나 산업 적용에서 열사진법과 환경의 원격 감지 측정과 보안 시스템에서 열조사와 같은 다양한 목적을 위해 사용될 수 있습니다.
