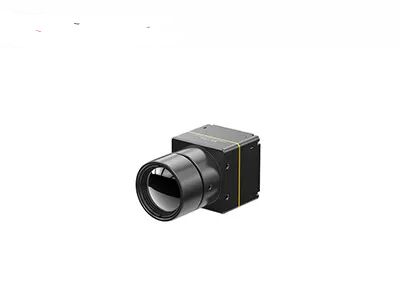

LWIR 냉각되지 않은 방사선 열영상 모듈 640x512/12μm, 낮은 전력 소비 0.65W
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612RG2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | LWIR 비냉각 열 모듈 640x512,12um 검출기 열 모듈,검출기 LWIR 열 모듈 |
||
제품 설명
LWIR 비냉각 방사열 영상 모듈 640x512 12µm 열화상용
제품 개요
COIN612RG2는 ApexCore 640*512/12µm 적외선 검출기로 제작된 컴팩트하고 저전력인 적외선 온도 측정 카메라 코어입니다. 높은 영상 감도(NETD≤25mK)와 ±2°C/±2%의 정밀한 온도 측정 기능을 갖추고 있으며, -20°C-150°C 및 100°C-550°C의 듀얼 온도 범위를 지원하며 사용자 정의 확장이 가능합니다. 가볍고 소형화된 크기(25.4*25.4*15.7mm, 15±1g, ≤0.65W 전력 소비)로 다양한 영상 출력 방식과 호환되는 광학 렌즈를 제공합니다. 2차 개발 및 시스템 통합이 용이하여 산업용 열화상, 공정 제어 및 지능형 제조 시나리오에 완벽하게 적합합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 설계: NETD≤25mK의 ApexCore 웨이퍼 레벨 적외선 검출기를 사용하여 개발되었습니다. 널리 사용되는 FPA와 고급 영상 처리 알고리즘을 결합하여 영상 품질을 향상시켰습니다. 온도 측정 정확도는 최대 ±2°C 또는 ±2%이며, -20°C ~ 150°C 및 100°C ~ 550°C 범위를 지원하고 사용자 정의 확장이 가능합니다.
- 컴팩트하고 가벼우며 저전력으로 고효율: 크기: 25.4*25.4*15.7mm; 무게: 15±1g; 전력 소비: ≤0.65W
- 다중 구성, 빠른 통합: 다양한 애플리케이션 요구 사항을 충족하는 옵션 광학 렌즈; USB2.0/DVP/LVDS/BT.656 영상 출력 인터페이스 지원; 시리얼 포트 제어로 RAW/YUV/TMP 영상 데이터 출력
제품 사양
| 모델 | COIN612RG2 |
|---|---|
| IR 검출기 지표 |
민감 재료: VOx 해상도: 640*512 픽셀 크기: 12µm 스펙트럼 응답: 8µm ~ 14µm 일반적인 NETD: ≤25mK/F1.0/25°C |
| 영상 처리 |
디지털 프레임 속도: 25/30Hz 시작 시간: 6초 아날로그 비디오: PAL/NTSC 디지털 비디오: RAW/YUV422/TMP 영상 알고리즘: 비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 에지 강화(EE) 영상 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/색조/검은색 열) |
| PC 소프트웨어 | ICC 소프트웨어: 모듈 제어 및 비디오 표시 |
| 전기 |
표준 외부 인터페이스: 50핀: DF40C-50DP-0.4V(51), (HRS, 수컷) USB 확장 보드: USB3.0/USB2.0/VPC/USB2.0&VPC 통신 인터페이스: TTL-232/USB2.0 디지털 비디오 인터페이스: DVP8/DVP16/USB2.0/BT.656/LVDS 공급 전압: 4.5~5.5V 일반적인 전력 소비: 0.65W |
| 온도 측정 |
작동 온도: -10°C~+50°C 온도 측정 범위: -20°C~150°C, 100°C~550°C; 사용자 정의 및 확장 지원 온도 측정 정확도: ±2°C 또는 ±2%(둘 중 더 큰 값) 부분 온도 측정: 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 SDK: Android/Windows/Linux; 그레이스케일에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 기계 |
베어 코어 크기(mm): 25.4*25.4*15.7mm 베어 코어 무게(g): 15±1g |
| 환경 적응성 |
작동 온도: -40°C~+70°C 보관 온도: -45°C~+85°C 습도: 5%~95%, 비응축 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH |
| 광학 렌즈 |
광학 렌즈: 고정 초점 비열: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 보호 등급: IP67(전면 렌즈) |
산업 응용 분야
COIN612RG2 열화상 모듈은 열화상, 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰, 머신 비전, 소비자 전자 제품 등의 분야에 적용됩니다.
우리의 장점
- 다양한 통합 요구 사항을 충족하는 적외선 검출기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식
- 풍부한 제품 다양성: 다중 배열 해상도, 픽셀 크기, 파장대 및 렌즈 옵션 조합은 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
- 뛰어난 성능: 선명한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감도 및 강력한 신뢰성 – 광범위한 환경 문제에서도 성능을 발휘하도록 설계되었습니다.
- 쉬운 통합: 다중 인터페이스 옵션으로 통합이 간편하며 여러 애플리케이션 분야에 걸쳐 신속한 개발이 가능합니다.
자주 묻는 질문
1. 적외선과 열화상의 차이점은 무엇인가요?
적외선은 가시광선 너머의 전자기 복사 범위를 의미하며, 열화상은 적외선 복사를 활용하여 물체의 온도 변화를 포착하고 열 패턴의 시각적 표현을 생성하는 기술입니다. 간단히 말해, 열화상은 적외선 기술의 한 응용 분야입니다.
2. 적외선으로 숨겨진 물체를 감지할 수 있나요?
적외선 기술은 때때로 물체와 주변 환경 간의 온도 차이를 감지하여 숨겨진 물체를 감지할 수 있습니다. 예를 들어, 적외선 카메라는 육안으로 보이지 않는 살아있는 유기체나 과열된 전기 부품과 같은 숨겨진 열원을 찾는 데 사용될 수 있습니다.
3. 적외선 온도 측정의 정확도는 어느 정도인가요?
적외선 온도 측정은 올바르게 사용될 때 합리적으로 정확한 결과를 제공할 수 있습니다. 그러나 정확도는 거리, 방사율(측정 대상 물체의 표면 특성), 환경 조건 및 사용되는 적외선 온도계 또는 카메라의 품질과 같은 요인의 영향을 받을 수 있습니다.
