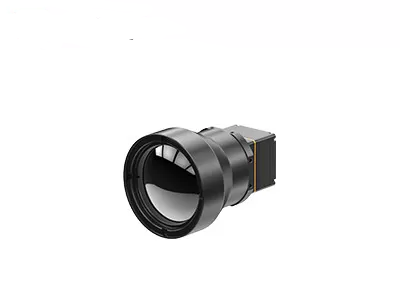

소비를 저 소비 전력으로 장파장 적외선 열사진법 모듈 TWIN612를 압축하세요
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 | 소비 전력 | 0.8W |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 화소 피치 | 12μm |
넷드 | <40mK | 프레임 속도 | 25Hz/30Hz |
하이 라이트 | 소형 장파장 적외선 열사진법 모듈,열 이미징 모듈 TWIN612,저 전력 소모 장파장 적외선 모듈 |
소비를 저 소비 전력으로 장파장 적외선 열사진법 모듈 TWIN612를 압축하세요
TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다. 그것은 640×512/12um 세라믹 패키지 비냉각 적외선 검출기를 통합합니다. 전형적 NETD<40mk로, TWIN612 열 모듈은 더 뚜렷한, 날카롭고 더 상세한 이미지를 제공할 수 있습니다.
30Hz까지 -20C~150C/0~550C의 온도 측정 범위, ±2C 또는 ±2%의 정확도와 프레임 속도와 함께, 열 모듈은 매끄러운 열화상과 정확한 온도측정을 보증합니다.
TWIN612 열 모듈은 0.8w만큼 낮게 콤팩트 디자인, 경량 구조와 소비 전력이라는 유리한 입장에 있습니다. 개선된 이미지 알고리즘과 온도 측정 기능으로, TWIN612 열 모듈은 더 안정적 영상과 정확 온도를 제공합니다.
세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.
- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk>
- 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력
모델 | TWIN612/R |
ir 디텍터 성능 | |
결의안 | 640×512 |
화소 크기 | 12μm |
스펙트럼 범위 | 8~14μm |
전형적 NETD | <40mK |
영상 처리 | |
프레임 속도 | 25Hz/30Hz |
구동 시간 | 6s |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | YUV/BT.656/LVDS/USB2.0 |
이미지 표시 | 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11 |
이미지 알고리즘 | NUC/3D/2D/DRC/EE |
전기 규격서 | |
표준 외부인터페이스 | 50pin HRS |
통신 인터페이스 | RS232/USB2.0 |
공급 전압 | 4~5.5V |
전형적 소비 전력 | 0.8W |
온도측정 | |
작동 온도 범위 | -10C~50C |
온도 측정 범위 | -20C~150C, 0C~550C |
온도 측정 정확도 | ±2C 또는 ±2%의 더 큽니다 |
SDK | 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요 |
물리적 특성 | |
차원 (밀리미터) | 25.4×25.4×35 (렌즈 없이) |
중량 | (렌즈 없이) 25g |
환경 적응 능력 | |
작동 온도 | -40C~+70C |
저장 온도 | -45C~+85C |
습도 | 5%~95%, 불응축 |
진동 | 5.35grms, 3 주축 |
충격 | 반 정현파, 40g/11ms, 3 주축, 6이지 방향 |
광학 | |
선택적인 렌즈 | 고정된 무열적 : 13 밀리미터 |
TWIN612/R 열사진법 모듈은 서모그래피의 분야, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조에 적용됩니다
1. 동물은 열사진법을 이용하여 발견될 수 있습니까?
예, 열사진법은 그들의 몸에 의해 분사된 열에서 차이를 사로잡음으로써 동물을 발견할 수 있습니다. 그것은 일반적으로 수색 구조 작업에서 로케이팅 동물에 대해서 뿐만 아니라, 야생생물 관찰과 추적에서 사용됩니다.
2. 열사진법은 주택 점검에서 사용될 수 있습니까?
예, 열사진법은 절연 갭, 누수, 전기 문제, 같은 문제와 HVAC 비효율성을 확인하기 위한 주택 점검에서 일반적으로 사용됩니다. 그것은 목표로 지정된 수리 또는 개선을 고려하면서, 육안에 대하여 명백하지 않을지도 모르는 숨겨진 결함을 확인하는 것을 도울 수 있습니다.
3. 열 카메라 핵심이 무엇입니까?
또한 열 영상 코어 또는 열 카메라 모듈로 알려진 열 카메라 핵심이 열 카메라의 주성분입니다. 그들은 열화상을 만들기 위해 적외선 방사를 사로잡고 처리해서 요구된 필수 요소를 포함합니다. 이러한 핵심은 열화상을 출력해서 일반적으로 적외선 검출기, 광학, 신호 처리 전자장치와 인터페이스를 포함합니다.
