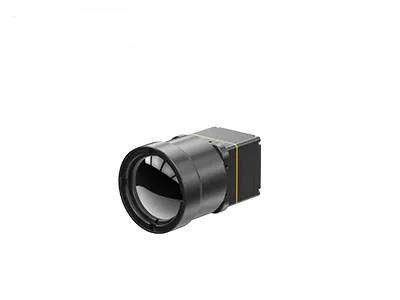

온도 측정 정확도가 ±2°C 또는 ±2%인 LWIR 열영상 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 명백한 장파장 적외선 열사진법 모듈,25Hz 장파장 적외선 열사진법 모듈,의학 장파장 적외선 열 카메라 모듈 |
||
제품 설명
온도 측정 정확도 ±2℃ 또는 ±2%의 LWIR 열화상 모듈
제품 설명
TWIN612 열 모듈은 SensorMicro에서 개발한 신제품입니다. 640×512/12μm 세라믹 패키지 비냉각 적외선 감지기를 통합합니다. 일반적인 NETD＜40mk로 TWIN612 열 모듈은 더 선명하고, 더 깨끗하며, 더 자세한 이미지를 제공할 수 있습니다.
-20℃~150℃/0~550℃의 온도 측정 범위, ±2℃ 또는 ±2%의 정확도, 최대 30Hz의 프레임 속도를 갖춘 이 열 모듈은 부드러운 열 화상과 정확한 온도 측정을 보장합니다.
TWIN612 열 모듈은 소형 설계, 경량 구조 및 0.8w의 낮은 전력 소비의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 엄격한 요구 사항이 있는 산업 분야에 적용될 수 있습니다.
주요 특징
- 소형 크기: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반적인 NETD<40mk
- 선명하고 깨끗한 열 화상
- 일반적인 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 감지기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | ＜40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 디스플레이 | 총 11개 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃ |
| 온도 측정 정확도 | ±2℃ 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 회색조에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 치수 (mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정식 비열화: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
당사의 장점
자주 묻는 질문
1. 열화상 카메라 코어는 완전한 열화상 카메라와 어떻게 다릅니까?
열화상 카메라 코어는 열화상 카메라의 핵심 구성 요소인 반면, 완전한 열화상 카메라는 열화상 카메라 코어와 하우징, 디스플레이 모듈, 사용자 인터페이스 및 이미지 저장 및 데이터 처리 기능과 같은 추가 기능으로 구성됩니다. 열화상 카메라 코어는 특정 응용 분야에 대한 맞춤형 열화상 솔루션을 개발하기 위해 제조업체 또는 통합업체에서 자주 사용됩니다.
2. 적외선 감지기 및 열화상 카메라 코어의 응용 분야는 무엇입니까?
적외선 감지기 및 열화상 카메라 코어는 다음을 포함한 다양한 분야 및 응용 분야에서 사용됩니다.
열화상 및 건물 진단
산업 공정 모니터링 및 제어
보안 및 감시
소방 및 수색 구조 작업
자동차 안전 시스템
의료 영상
농업 및 동물 모니터링
다양한 과학 분야의 연구 개발
3. 적외선 감지기 및 열화상 카메라 코어에는 다른 유형이 있습니까?
예, 열전퇴, 볼로미터, 압전 감지기 및 광자 감지기를 포함한 다양한 유형의 적외선 감지기가 있습니다. 마찬가지로, 기본 응용 분야에 적합한 저해상도 코어에서 고급 열화상 시스템에 사용되는 고해상도 코어에 이르기까지 다양한 유형의 열화상 카메라 코어를 사용할 수 있습니다. 감지기 유형 및 카메라 코어의 선택은 응용 분야의 특정 요구 사항에 따라 다릅니다.
