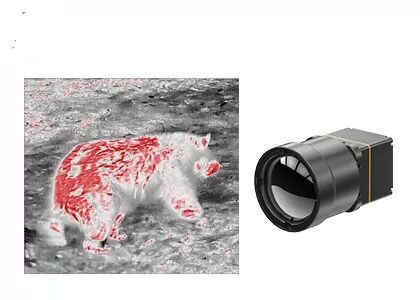

640x512 해상도 12μm 픽셀 피치 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612RG2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 长波热成像模块,12微米探测器热成像模块,探测器红外热像仪模块 |
||
제품 설명

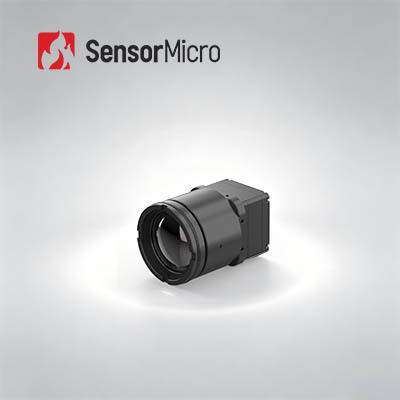

온도 측정 기능이 있는 장파 열화상 모듈 640x512 12μm
제품개요
온도 측정용 COIN612RG2 적외선 카메라 코어는 소형 저전력 설계의 ApexCore 640*512/12μm 적외선 감지기가 특징입니다. 고급 신호 처리 및 온도 측정 알고리즘을 통해 ±2°C 또는 ±2%의 정확도로 실시간 온도 감지 기능을 제공합니다. 표준 직렬 통신 프로토콜과 완벽하게 호환되는 COIN612RG2는 다중 비디오 출력 인터페이스와 전체 범위의 광학 렌즈를 지원하여 2차 개발을 간소화합니다. 산업용 열화상 측정, 공정 제어 및 지능형 제조를 위한 포괄적인 적외선 온도 측정 솔루션을 제공하여 사용자가 하드웨어에서 알고리즘까지 2차 개발 및 시스템 통합을 효율적으로 완료할 수 있도록 합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 디자인
- NETD가 25mK 이하인 ApexCore 웨이퍼 레벨 적외선 감지기를 사용하여 개발됨
- 널리 사용되는 FPA와 고급 이미지 처리 알고리즘을 결합하여 이미지 품질 향상
- 최대 ±2°C 또는 ±2%의 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C 범위 지원, 맞춤형 확장 가능
- 소형, 경량, 저전력 고효율
- 크기: 25.4*25.4*15.7mm
- 무게: 15±1g, 전력 소비: ≤0.65W
- 다중 구성, 신속한 통합
- 다양한 응용 분야 요구 사항을 충족하는 옵션 광학 렌즈
- USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV/TMP 이미지 데이터 출력
제품 사양
| 모델 | 코인612RG2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640*512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422/TMP |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| USB 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 온도 측정 | |
| 작동 온도 | -10℃~+50℃ |
| 온도 측정 범위 | -20℃~150℃, 100℃~550℃; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±2°C 또는 ±2%(둘 중 더 큰 값) |
| 부분 온도 측정 | 온도 측정 영역의 출력 최대, 최소 및 평균값 지원 |
| SDK | 안드로이드/윈도우/리눅스; 비디오 스트림 분석을 수행하고 회색에서 온도로 변환 |
| 기계 | |
| 베어 코어 크기(mm) | 25.4*25.4*15.7mm |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | 하프 사인파, 40g/11ms, 충격 방향 3축, 6방향 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
- 열화상 측정
- 산업비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 머신비전
- 가전제품
표준화된 서비스
- 완전한 문서:제품 매뉴얼, 설정 가이드, 선택 참고 자료입니다. 추측 없이 시작해보세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개변수 검증이 쉬워졌습니다.
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
- 원격 기술 지원:연중무휴 지원—중요한 문제에 대한 빠른 응답과 적시 해결.
- 보증:최적의 성능을 복원하기 위해 순정 부품과 엄격한 프로세스 준수.
자주 묻는 질문
냉각식 열 모듈의 장점은 무엇입니까?
냉각식 열 모듈은 다음과 같은 여러 가지 이점을 제공합니다.
- 더 높은 감도:냉각 모듈은 더 작은 온도 차이를 감지하여 더 나은 이미지 품질을 제공할 수 있습니다.
- 더 긴 범위:더 먼 거리에서도 열 정보를 캡처할 수 있습니다.
- 더 높은 해상도:냉각식 모듈은 일반적으로 더 높은 픽셀 수를 제공하므로 더 선명하고 상세한 이미지를 얻을 수 있습니다.
- 소음 감소:냉각 과정을 통해 센서 소음이 크게 줄어들어 이미지가 더 선명해집니다.
- 고급 분석에 적합:냉각 모듈은 정확한 온도 측정 및 분석이 필요한 과학 연구, 원격 감지 및 특수 응용 분야에 자주 사용됩니다.
비냉각식 열 모듈의 장점은 무엇입니까?
비냉각식 열 모듈에는 다음과 같은 고유한 장점이 있습니다.
- 저렴한 비용:비냉각식 모듈은 일반적으로 냉각식 모듈보다 가격이 더 저렴합니다.
- 컴팩트한 크기:더 작고 가벼워 다양한 시스템에 쉽게 통합할 수 있습니다.
- 유지보수 없음:비냉각식 모듈에는 극저온 냉각 시스템이 필요하지 않아 유지 관리 요구 사항이 단순화됩니다.
- 즉시 시작:냉각할 필요 없이 신속하게 전원을 켜고 열화상을 생성할 수 있습니다.
- 에너지 효율성:비냉각식 모듈은 냉각식 모듈에 비해 전력을 덜 소비합니다.
냉각식 및 비냉각식 열 모듈의 일반적인 응용 분야는 무엇입니까?
냉각식 및 비냉각식 열 모듈은 다음을 포함한 다양한 분야에서 응용됩니다.
- 냉각식 열 모듈:장거리 감시, 과학 연구, 고해상도 이미징 등
- 비냉각식 열 모듈:개인용 야간 투시 장치, 휴대용 열화상 카메라, 자동차 안전, 건물 검사, 소방 및 가전제품.
적외선 온도계는 체온 측정에 정확합니까?
적외선 온도계(비접촉 온도계라고도 함)는 체온을 빠르게 추정할 수 있습니다. 그러나 정확도는 대상과의 거리, 외부 온도 조건, 장치 교정 등 다양한 요인에 의해 영향을 받을 수 있습니다. 의료 목적의 경우 정확한 측정을 위해 임상 등급 온도계를 사용하는 것이 좋습니다.
