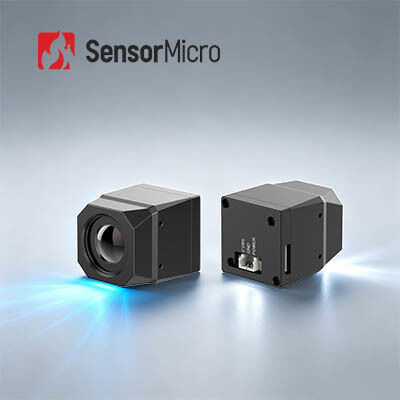

8~14μm 스펙트럼 범위 및 30mK NETD를 갖춘 640x512 해상도 비냉각식 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO612 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | NETD | ≤30mK/F1.0/25℃ |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 아날로그 비디오 | PAL(기본값) / NTSC | 스펙트럼 범위 | 8~14μm LW |
| 강조하다 | LWIR 열 감시 카메라,감시 LWIR 카메라 모듈,냉각되지 않은 LWIR 카메라 모듈 640x512 |
||
제품 설명
비냉각식 열 감시 LWIR 카메라 모듈 640x512 8~14μm LW
제품개요
보안 및 모니터링을 위한 LWIR 640x512 / 12μm 비냉각식 열화상 카메라 모듈
MICO612 초소형 적외선 카메라 코어는 640×512 주류 해상도 적외선 감지기, 다양한 광학 렌즈 옵션, 이미지 처리 보드 및 견고한 구조 프레임을 통합합니다. 통합을 위해 아날로그 또는 디지털 비디오를 백엔드 플랫폼으로 전송합니다. MICO612는 더 큰 어레이를 통해 다양한 고객의 다양한 요구를 충족합니다.
주요 특징
- 주류 호환성, 비용 효율성
• 자체 개발한 주류 640×512/12μm 웨이퍼 레벨 적외선 감지기 장착으로 폭넓은 채택 가능
• 높은 에너지 효율성을 위해 전용 ASIC 칩과 통합됨 - 최적화된 SWaP 설계
• 단면 치수: 22.2×22.2×27.2mm(렌즈 제외)
• 무게는 30.3±2g에 불과합니다.
• 낮은 소비전력: 680mW - 쉬운 개발 및 빠른 통합
• CVBS/USB/MIPI 표준을 모두 지원하는 기본 아날로그 비디오 또는 디지털 비디오 출력 - 추가 개발이 필요하지 않음
• 최소한의 구조 설계 노력으로 쉽게 장착 가능
제품 사양
| 모델 | MICO612 |
|---|---|
| IR 감지기 | 민감한 물질:소리 |
| 해결:640×512 | |
| 픽셀 크기:12μm | |
| NETD:≤30mK/F1.0/25℃ | |
| 스펙트럼 반응:8~14μm | |
| 광학렌즈 | 초점/F#:4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| 시야:91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) | |
| 감지 범위(8픽셀):99m(키 5'11") 360m (4m×3m 차량) | |
| 유형:고정 초점 무열 첫 번째 렌즈 밀봉/코팅:IP67 | |
| 이미지 처리 | 아날로그 비디오:PAL(기본값) / NTSC |
| 디지털 비디오:USB / MIPI | |
| 프레임 속도:25Hz/30Hz/50Hz | |
| 시작 시간:6초 이하 이미지 알고리즘:NUC/DRC/DNS/DDE/SFFC 유사 색상:11가지 유형 - 맞춤형 | |
| 전기적 인터페이스 | 표준 외부 인터페이스:3핀 인터페이스(A1251-WV-S-3P) | 9핀 인터페이스(A1251-WV-S-9P) | 26핀 인터페이스(DF56C-26S-0.3V-51) |
| 비디오 인터페이스:CVBS | USB | 미피 | |
| 전원공급장치 | 공급 전압:DC: 5V~24V |
| 꾸준한 전력 소비:≤680mW@5V, 23±3℃ | |
| 기계 | 크기:22.2mm×22.2mm×27.2mm(L×W×H) |
| 무게:30.3±2g | |
| 환경 적응성 | 작동 온도:-40℃~+70℃ |
| 보관 온도:-45℃~+85℃ | |
| 습기:5%~95%, 비응결 | |
| 진동:무작위 진동, 5.35grms, 3축 | |
| 영향:하프 사인파, 40g/11ms, 3축, 6방향 인증:RoHS2.0/도달 |
산업용 애플리케이션
MICO612 열화상 카메라 모듈은 PTZ 카메라, 박스 카메라, 스피드 돔 카메라 등 단거리부터 초거리까지 온도를 모니터링하는 보안 카메라에 통합할 수 있습니다.
맞춤형 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
적외선 감지기는 어떻게 작동하나요?
적외선 감지기는 적외선 범위의 전자기 복사를 감지하여 작동합니다. 정확한 감지 메커니즘은 적외선 감지기의 유형에 따라 다릅니다.
열 감지기는 적외선 흡수로 인한 온도 변화를 측정하여 작동합니다. 예를 들어, 마이크로볼로미터는 열에 민감한 작은 저항성 요소의 매트릭스로 구성됩니다. 적외선이 감지기에 흡수되면 저항 요소의 온도가 상승하여 전기 저항의 변화가 발생하고 이를 감지하여 이미지로 변환할 수 있습니다.
반면에 광자 검출기는 적외선 복사의 광자를 전기 신호로 변환하여 작동합니다. 광자 검출기의 두 가지 일반적인 유형은 광전지 검출기와 광전도체입니다. 광전지 검출기는 적외선 광자가 흡수될 때 전압을 생성하는 반면, 광전도체는 광자가 흡수될 때 전도성을 높입니다.
적외선 감지기는 온도 변화가 물질의 전하를 유도하는 초전기나 두 물질 간의 온도 차이가 전압을 생성하는 열전 효과와 같은 다른 감지 메커니즘을 활용할 수도 있습니다.
적외선 감지기의 출력 신호는 이미지로 처리 및 표시될 수 있으며, 이는 의료 또는 산업 분야의 열화상, 환경 원격 감지, 보안 시스템의 열 스캐닝 등 다양한 목적으로 사용될 수 있습니다.
