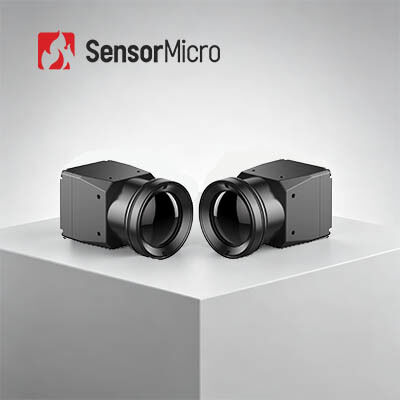

냉각되지 않은 LWIR 640x512 8-14μm 스펙트럼 범위의 12μm 열영상 보안 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO612 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | NETD | <30mK |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 디지털 비디오 | USB/MIPI | 스펙트럼 범위 | 8~14μm LW |
| 강조하다 | 열영상 보안 카메라 코어,열영상 보안 카메라 17uM,640x512 열 보안 카메라 |
||
제품 설명
비냉각식 열화상 보안 카메라 코어 LWIR 640x512 12μm
제품개요
보안 및 모니터링을 위한 LWIR 640×512 / 12μm 비냉각식 열화상 카메라 모듈
MICO612 초소형 적외선 카메라 코어는 640×512 주류 해상도 적외선 감지기, 다중 광학 렌즈 옵션, 이미지 처리 보드 및 견고한 구조 프레임을 통합합니다. 원활한 통합을 위해 아날로그 또는 디지털 비디오를 백엔드 플랫폼으로 전송합니다. MICO612는 더 큰 어레이를 통해 다양한 고객 요구 사항을 충족합니다.
주요 특징
- 주류 호환성, 비용 효율성:자체 개발한 640×512/12μm 웨이퍼 레벨 적외선 감지기를 탑재해 폭넓은 채용이 가능합니다. 높은 에너지 효율성을 위해 전용 ASIC 칩과 통합되었습니다.
- 최적화된 SWaP 설계:단면 치수: 22.2×22.2×27.2mm(렌즈 제외). 무게: 단지 30.3±2g. 낮은 전력 소비: 680mW.
- 쉬운 개발 및 빠른 통합:CVBS/USB/MIPI 표준을 지원하는 기본 아날로그 또는 디지털 비디오 출력 - 추가 개발이 필요하지 않습니다. 최소한의 구조 설계 노력으로 쉽게 장착할 수 있습니다.
제품 사양
| 모델 | MICO612 |
|---|---|
| IR 감지기 | 민감한 물질:소리 |
| 해결:640×512 | |
| 픽셀 크기:12μm | |
| NETD:≤30mK/F1.0/25℃ | |
| 스펙트럼 반응:8~14μm | |
| 광학렌즈 | 초점/F#:4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| 시야:91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) | |
| 감지 범위(8픽셀):99m(키 5'11") | 360m(4m×3m 차량) | |
| 유형:고정 초점 무열 | 첫 번째 렌즈 밀봉/코팅: IP67 | |
| 이미지 처리 | 아날로그 비디오:PAL(기본값) / NTSC |
| 디지털 비디오:USB / MIPI | |
| 프레임 속도:25Hz/30Hz/50Hz | |
| 시작 시간:6초 이하 | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 의사 색상 | 11가지 유형 - 맞춤형 |
| 전기적 인터페이스 | 표준 외부 인터페이스:3핀(A1251-WV-S-3P) | 9핀(A1251-WV-S-9P) | 26핀(DF56C-26S-0.3V-51) |
| 비디오 인터페이스:CVBS | USB | 미피 | |
| 전원 공급 장치:DC: 5V~24V | |
| 꾸준한 전력 소비 | ≤680mW@5V, 23±3℃ |
| 기계 | 크기:22.2mm×22.2mm×27.2mm(L×W×H) |무게:30.3±2g |
| 환경 적응성 | 작동 온도:-40℃~+70℃ |
| 보관 온도:-45℃~+85℃ | |
| 습기:5%~95%, 비응결 | |
| 진동:무작위 진동, 5.35grms, 3축 | |
| 영향:하프 사인파, 40g/11ms, 3축, 6방향 | |
| 인증:RoHS2.0/도달 |
산업용 애플리케이션
MICO612 열화상 카메라 모듈은 PTZ 카메라, 박스 카메라 및 스피드 돔 카메라 시스템을 포함하여 단거리부터 초거리까지의 애플리케이션에서 온도를 모니터링하는 보안 카메라에 통합할 수 있습니다.
우리의 서비스 접근 방식
사전 판매
요구사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
전개
신속한 배송
시스템 통합 및 테스트
기술 교육
신청 안내
자주 묻는 질문
열 모듈은 어떻게 작동하나요?
열 모듈은 다음 프로세스를 통해 작동합니다.
- 적외선 감지:열 모듈에는 적외선 범위의 전자기 복사를 감지하는 적외선 감지기가 포함되어 있습니다.
- 광학:적외선은 렌즈나 거울 어레이를 포함할 수 있는 광학 시스템을 통해 검출기에 집중됩니다.
- 신호 증폭:감지된 신호는 내부 전자 장치에 의해 증폭되고 디지털화됩니다.
- 이미지 처리:디지털화된 신호는 노이즈 감소, 대비 향상, 색상 매핑 및 잠재적인 온도 측정을 포함하는 열화상을 생성하기 위해 처리됩니다.
- 표시하다:열화상은 모듈 내부 또는 외부 장치의 화면에 표시됩니다.
작동은 적외선 감지기 유형에 따라 다릅니다. 비냉각식 감지기는 흡수된 방사선으로 인한 온도 변화가 감지되어 디지털 신호로 변환되는 열 효과를 사용합니다. 냉각식 감지기는 광전 효과 또는 열전 효과와 같은 다양한 메커니즘을 사용합니다.
열 모듈은 의료, 산업, 보안 열화상을 비롯한 다양한 응용 분야에 사용되며 휴대용 열화상 카메라, 감시 카메라, 열화상 내시경과 같은 장치에 통합됩니다.
