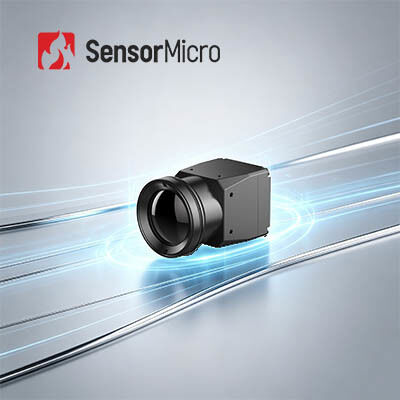

640x512 해상도 12μm 픽셀 크기 LWIR 열영상 촬영을 위한 ≤30mK NETD를 가진 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | MICO612 |
| 최소 주문 수량 | 1개 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | NETD | ≤30mK/F1.0/25℃ |
|---|---|---|---|
| 카메라 렌즈 | 다수 가능 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 아날로그 비디오 | PAL(기본값) / NTSC | 스펙트럼 범위 | 8~14μm LW |
| 강조하다 | 냉각되지 않은 열영상 감시 카메라,LWIR 열영상 감시 카메라,열 보안 카메라 640x512 |
||
제품 설명
냉각되지 않은 열영상 감시 카메라 모듈 LWIR 640x512 12μm
제품 개요
보안 및 모니터링을 위한 LWIR 640x512 / 12μm 냉각되지 않은 열 카메라 모듈
MICO612 초소형 적외선 카메라 코어는 640 × 512의 일반 해상도 적외선 검출기를 통합하고, 광 렌즈, 이미지 처리 보드 및 견고한 구조 프레임의 여러 옵션을 제공합니다.통합을 위해 백엔드 플랫폼에 아날로그 또는 디지털 비디오를 전송합니다.더 큰 배열으로, MICO612는 다양한 고객의 다양한 요구를 충족시킵니다.
고해상도 640x512 센서와 12μm의 작은 픽셀 크기는 특별한 이미지 명확성과 세부성을 제공하여 열 이미지에서 작은 온도 차이를 감지 할 수 있습니다.이 수준의 세부 사항은 보안 모니터링 애플리케이션에 필수적입니다, 이는 잠재적인 위협이나 그렇지 않으면 발견되지 않을 수 있는 이상적인 행동을 식별하는 데 도움이 될 수 있기 때문입니다.
주요 특징
- 주류 호환성, 비용 효율성
• 자체 개발 된 주류 640 × 512 / 12μm 웨이퍼 레벨 적외선 탐지기로 장착되어 광범위한 채택을 허용합니다.
• 높은 에너지 효율을 위해 전용 ASIC 칩과 통합 - 최적화된 SWaP 디자인
• 절단 크기: 22.2 × 22.2 × 27.2mm (렌즈 제외)
• 무게 가 불과 30.3±2g
• 낮은 전력 소비: 680mW - 쉬운 개발 & 빠른 통합
• 네이티브 아날로그 비디오 또는 디지털 비디오 출력, 두 CVBS / USB / MIPI 표준을 지원 - 추가 개발이 필요하지 않습니다
• 구조적 설계 노력 을 최소화 하여 쉽게 장착 할 수 있다
제품 사양
| 모델 | MICO612 |
|---|---|
| IR 탐지기 | 민감한 재료:VOx |
| 결의:640×512 | |
| 픽셀 크기:12μm | |
| NETD:≤30mK/F1.0/25°C | |
| 스펙트럼 반응:8~14μm | |
| 광학 렌즈 | 초점/F#:40.8/F1.0 9.1mm/F1.0 13mm/F1.0 |
| 포브:91° (H) × 73° (V) 47.7° (H) × 38.2° (V) 33° (H) × 26° (V) | |
| 탐지 범위 (8 픽셀) | 99m (5'11 "높이의 사람) |
| 360m (4m × 3m 차량) | |
| 종류 | 고정 초점 아테르마 |
| 첫 번째 렌즈 밀폐/포장 | IP67 |
| 이미지 처리 | 아날로그 비디오:PAL (디폴트) /NTSC |
| 디지털 비디오:USB/MIPI | |
| 프레임 레이트:25Hz/30Hz/50Hz | |
| 시작 시간:≤6s | |
| 이미지 알고리즘:NUC/DRC/DNS/DDE/SFFC | |
| 가짜 색상 | 11가지 유형 - 사용자 정의 |
| 전기 인터페이스 | 표준 외부 인터페이스:3PIN 인터페이스 (A1251-WV-S-3P) |
| 비디오 인터페이스:CVBS. USB. MIPI | |
| 전원 공급 | 공급 전압:DC: 5V~24V |
| 일정한 전력 소비:≤680mW@5V, 23±3°C | |
| 기계식 | 크기:22.2mm × 22.2mm × 27.2mm (L × W × H) |
| 무게:30.3±2g | |
| 환경적 적응력 | 작동 온도:-40°C~+70°C |
| 저장 온도:-45°C+85°C | |
| 습도:5%~95%, 응고되지 않습니다. | |
| 진동:무작위 진동, 5.35gms, 3 축 | |
| 영향력:반 시노스 파동, 40g/11ms, 3 축, 6 방향 | |
| 인증:RoHS2.0/Reach |
산업용 용도
MICO612 열카메라 모듈은 PTZ 카메라, 박스 카메라, 스피드 돔 카메라와 같은 단거리에서 초대 거리까지 온도 모니터링이 가능한 보안 카메라에 통합 될 수 있습니다.
자주 묻는 질문
1적외선 감지기/열화 센서는 무엇입니까?
적외선 파도는 사람의 눈으로 볼 수 없습니다. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP란 무엇인가요?
WLP는 웨이퍼 레벨 패키지를 의미합니다. 그것은 전체 MEMS 웨이퍼에 직접 높은 진공 패키지를 완료하고, 한 개의 적외선 센서를 만들기 위해 스크립하고 절단하는 과정입니다.금속 패키지와 함께, 세라믹 패키지, 그들은 냉각되지 않은 적외선 탐지기의 3 가지 주요 패키지 형식입니다.
3WLP의 장점은 무엇일까요?
WLP IR 검출기는 소비자 전자 시장에 적외선 기술을 적용하는 경우 소형화 및 저렴한 비용 요구 사항을 충족하도록 특별히 설계되었습니다.용량 제조가 가능하며, 이제 WLP 적외선 모듈 솔루션의 다양성을 제공하고 있으며 신흥 시장의 더 많은 새로운 애플리케이션을 촉진합니다.
