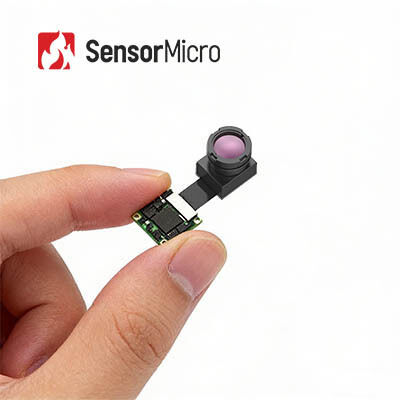

야간 관찰을 위한 256x192 해상도 12μm 픽셀 크기 비냉각식 적외선 열 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192/12μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) |
| 출력 데이터 | 14비트 원시 | 공급 전압 | 3.3V±0.1V |

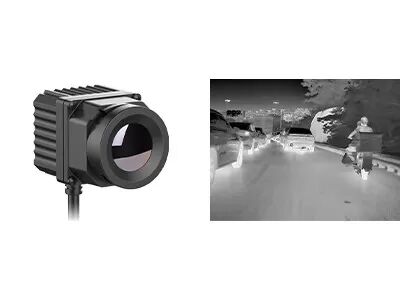

| 강조하다 | 384x288 차량 탑재 열화상 카메라 시스템,CVBS 차량 탑재 열화상 카메라 시스템 |
||
제품 설명
256x192 / 12μm 야간 관측용 냉각되지 않은 적외선 열 카메라 모듈
미니212G2 적외선 카메라 모듈, 소형 크기, 고성능 웨이퍼 레벨 패키지 256x192 / 12μm 냉각되지 않은 적외선 탐지기와 광범위한 호환성,신흥시장의 증가하는 수요를 충족시킬 수 있는 좋은 위치에 있습니다.그것은 다양한 응용 프로그램에 대한 신뢰할 수있는 열 감지 및 이미지 기능을 제공하는 것뿐만 아니라 쉬운 통합, 저렴한 비용 및 안정적인 성능과 같은 장점을 제공합니다.AIoT의 개발자와 제조업체들에게 선호되는 선택이 됩니다., 기계 비전, 산업 비전, 보안 모니터링 및 야간 관측 분야.
주요 특징
직선 열영상 출력 소형 모듈
- 자발적으로 개발한 256×192/12μm 웨이퍼 레벨 적외선 탐지기로 장착되어 있으며 상당한 비용 이점을 제공합니다.
- 초소형 구조 설계: 크기는 17×17mm (PCBA) 만이고 무게는 4g에 불과합니다. 공간 제한 응용 프로그램에 이상적입니다.
- 통합된 ISP 처리 보드와 차세대 이미지 알고리즘은 명확한 열 이미지를 직접 제공하여 강력한 유연성을 보장합니다.
정밀 탐지, 유연한 구성
- ±2°C까지의 정확도로 고정도 온도 측정; 점, 영역 및 풀프레임 측정을 지원합니다.
- 다양한 관측 요구 사항을 충족시키기 위해 사용할 수 있는 여러 가지 시야 렌즈 옵션
쉬운 통합을 위한 풍부한 인터페이스
- USB2.0 / MIPI / DVP / BT.656 / LVDS 및 기타 디지털 비디오 출력 인터페이스를 제공합니다.
- 산업 표준 인터페이스와 완전히 호환됩니다.
제품 사양
| 모델 | 미니212G2 |
|---|---|
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8~14μm |
| NETD | ≤50mK |
| 출력 데이터 | 14비트 RAW |
| 프레임 속도 | 온도 25Hz, 영상 50Hz |
| 초점 모드 | 집중력 없는 것 |
| 렌즈 (HFOV/FL) | 170.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| 무게 (g) | 71 6.4 4 6.8 |
| PCBA 크기 ((mm) | 17x17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS ((PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반적인 전력 소비 | 330mW |
| 온도 측정 범위 | -20°C~+550°C (-20°C~+150°C) |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 작동 온도 | -40°C~+70°C |
| 습도 | 5%~85% |
| 저장 온도 | -45°C~+85°C |
| 인증 | RoHS 2.0 / REACH |
산업용 용도
이 제품은 AIoT, 머신 비전, 산업 비전, 보안 모니터링 및 야간 관측과 같은 분야에 적합합니다.
AIOT 애플리케이션:스마트 가정용 기기, 웨어러블 기기, 지능형 환경 모니터와 같은 컴팩트 AIoT 장치에 통합하기에 적합합니다.
산업 비전:산업 장비의 실시간 모니터링, 레이저 처리 및 용접 시나리오, 반도체 탐지 및 기타에 사용할 수 있습니다.
보안 모니터링:불법 침입자를 감지하고 보안 애플리케이션을 강화하기 위해 실시간 경보를 유발할 수 있습니다.
우리 제품 라인
높은 민감도와 뛰어난 성능:적외선 산업에서 세계 최고의 기술
다양한 적외선 탐지 장치:다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 검출기
빠른 배송을 보장하기 위한 대량 생산:연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
적외선 열영상술이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 사용하여 물체에 대한 정보를 수집하여 그 이미지를 작성하는 방법입니다.또는 물체의 온도 정보를 얻을시야가 낮은 환경에서도
적외선 열영상 촬영 은 어떻게 작동 합니까?
적외선 열영상 시스템은 적외선 기술의 비접촉 탐지 및 식별입니다.그것은 초원 평면 배열 적외선 탐지기에 현장의 적외선 복사를 집중 적외선 광시스템을 통해 적외선 복사를 통과 할 수 있습니다열 감지기는 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환하고 증폭 및 비디오 처리를 통해맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다..
