비냉각 LWIR 적외선 열화상 모듈 640x512 / 12μm
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 640x512 / 12μm | NETD | <30mK |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 크기 | 44.5x44.5x36.6mm |
하이 라이트 | LWIR 적외선 열화상 모듈,적외선 열화상 모듈 640x512 |

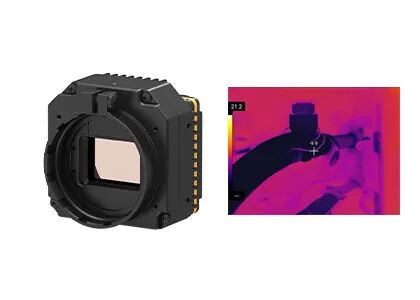

산업용 온도 측정을 위한 비냉각 LWIR 640x512/12μm 적외선 열화상 카메라 모듈
PLUG612R 열화상 모듈은 640x512의 해상도와 12μm VOx 마이크로볼로미터 적외선 감지기에서 픽셀 크기로 8~14μm의 장파장을 커버합니다.그것은 시장에서 선호하는 초점면 배열 VOx mircrobolometer 비냉각 적외선 감지기를 사용하여 우수한 성능과 높은 안정적인 환경 적응성을 보장합니다.
GST(Global Sensor Technology)는 최고의 열 비냉각 IR 감지기 및 열 센서 모듈 공급업체로서 성숙하고 안정적인 다양한 적외선 열화상 솔루션을 고객에게 제공했습니다.GST에서 개발한 열화상 카메라 모듈을 더 많은 단말 제품에 통합하는 것이 더 쉬워지고 고객의 비용이 크게 절감됩니다.
- 해상도: 640x512
- 픽셀 피치: 17μm
- 어레이 유형: 비냉각 마이크로볼로미터
- 열 감도: NETD<30 mK
- 스펙트럼 대역: 8μm ~ 14μm
모델 | 플러그612R |
IR 감지기 성능 | |
해결 | 640x512 |
픽셀 피치 | 12μm |
스펙트럼 범위 | 8~14μm |
NETD | <30mk |
이미지 처리 | |
프레임 속도 | 25Hz/30Hz |
시작 시간 | <10초 |
아날로그 비디오 | PAL/NTSC |
디지털 비디오 | Y16/YUV/BT656/LVDS |
확장 구성 요소 | USB/Camerlink |
디밍 모드 | 선형/히스토그램/혼합 |
전자식 확대 | 1~8X 연속 줌, 단계 크기 1/8 |
이미지 디스플레이 | 블랙 핫/화이트 핫/의사 색상 |
이미지 방향 | 수평/수직/대각선 뒤집기 |
이미지 알고리즘 | NUC/AGC/IDE |
전기 사양 | |
표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
통신 모드 | RS232-TTL, 115200bps |
전원 전압 | 4~6V |
온도 측정 | |
작동 온도 범위 | -10°C~50°C |
온도 범위 | -20°C~150°C, 100°C~550°C |
온도 정확도 | ±2°C 또는 ±2%(최대값 취) |
SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 |
물리적 특성 | |
치수(mm) | 44.5x44.5x36.6 |
무게 | ≤85g |
환경 적응 | |
작동 온도 | -40°C ~ +70°C |
보관 온도 | -45°C ~ +85°C |
습기 | 5%~95%, 비응축 |
진동 | 무작위 진동 5.35grms, 3축 |
충격 | 하프 사인파, 40g/11ms, 3축 6방향 |
광학 | |
옵션 렌즈 | 고정 초점 무열: 13mm/19mm/24mm |
PLUG612R 비냉각식 열 모듈은 전력 검사, 머신 비전, 빌딩 HVAC 보안 및 모니터링, 옥외, 소방 및 구조, 법 집행 및 구조, ADAS, UAV 페이로드 등에 널리 사용됩니다.
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선과 열에너지를 이용하여 물체에 대한 정보를 수집하는 일종의 방법입니다.대상 표면의 온도 분포에 따라 비가시적외선을 가시적외선 열화상으로 변환합니다.다른 물체와 같은 물체의 다른 부분이라도 복사 능력과 적외선 반사 강도가 다릅니다.
2. 적외선 이미징은 무엇에 사용할 수 있습니까?
- 야간 투시경
- 수색 및 구조
- 비파괴 검사
-감염병 유행 예방
-열화상
- 보안 및 모니터링
-소방
…
3. 열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈 및 소프트웨어 및 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다.열화상 장치의 최소 단위입니다.
