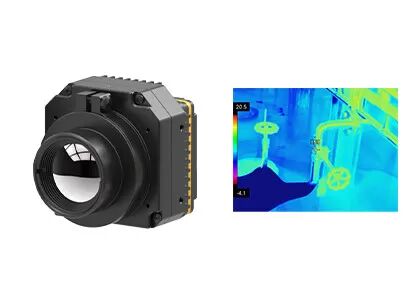

산업용 열화상 카메라로 냉각되지 않는 400x300 17μm LWIR 열화상 카메라 모듈
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 400x300 / 17μm | 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETD | <30mK | 스펙트럼 범위 | 8~14μm |
크기 | 44.5x44.5x33.6mm | 무게 | ≤77g |
하이 라이트 | 400x300 열화상 카메라 모듈,비냉각 LWIR 열화상 카메라,77g 열화상 카메라 모듈 |
LWIR 400x300/17μm 산업용 열화상 측정 기능이 있는 비냉각 열화상 카메라 코어
PLUG417R 열화상 카메라 코어는 산업용 또는 체온 측정을 위해 -20℃~150℃의 측정 범위를 갖는 선택적 온도 측정 기능과 함께 400x300 / 17μm 비냉각 LWIR 적외선 감지기를 사용합니다.이 적외선 열 모듈은 주변의 온도 값을 측정할 수 있을 뿐만 아니라 열화상 수치도 표시할 수 있습니다.따라서 온도 변화를 모니터링하는 것이 최선의 선택이어야 합니다.
이 소형 적외선 카메라 모듈은 열화상 촬영, 전력 검사, 건물 검사 등과 같은 적외선 열화상 응용 분야에 널리 사용될 수 있습니다. 모든 종류의 열화상 카메라 및 적외선 열화상 카메라의 2차 개발 및 통합을 위해 OEM 고객에게 유리합니다.
- NETD<30mk, 고감도
- 안정적인 성능
- 쉬운 통합
- 선명한 화질 및 디테일
- 사용자 정의 가능한 온도 범위
- 강한 환경 적응력
모델 | 플러그417R |
IR 감지기 성능 | |
해결 | 400x300 |
픽셀 피치 | 17μm |
스펙트럼 범위 | 8~14μm |
NETD | <30mk |
이미지 처리 | |
프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
시작 시간 | <15초 |
아날로그 비디오 | PAL/NTSC |
디지털 비디오 | 원시/YUV/BT656/LVDS |
확장 구성 요소 | USB/Camerlink |
디밍 모드 | 선형/히스토그램/혼합 |
전자식 확대 | 1~8X 연속 줌, 단계 크기 1/8 |
이미지 디스플레이 | 블랙 핫/화이트 핫/의사 색상 |
이미지 방향 | 수평/수직/대각선 뒤집기 |
이미지 알고리즘 | NUC/AGC/IDE |
전기 사양 | |
표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
통신 모드 | RS232-TTL, 115200bps |
전원 전압 | 4.5~6V |
온도 측정 | |
작동 온도 범위 | -10°C~50°C |
온도 범위 | -20°C~150°C, 100°C~550°C |
온도 정확도 | ±2°C 또는 ±2%(최대값 취) |
SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 |
물리적 특성 | |
치수(mm) | 44.5x44.5x36.6 |
무게 | ≤77g |
환경 적응 | |
작동 온도 | -40°C ~ +70°C |
보관 온도 | -45°C ~ +85°C |
습기 | 5%~95%, 비응축 |
진동 | 무작위 진동 5.35grms, 3축 |
충격 | 하프 사인파, 40g/11ms, 3축 6방향 |
광학 | |
옵션 렌즈 | 고정 초점 무열: 7.5mm/13mm/19mm/25mm/35mm |
PLUG417R 열화상 카메라 코어는 전력 검사, 머신 비전, 빌딩 HVAC 보안 및 모니터링, 옥외, 소방 및 구조, 법 집행 및 구조, ADAS, UAV 탑재체 등에 널리 사용됩니다.
1. 적외선 열화상이란 무엇입니까?
서모그래피는 물체 표면 온도 감지에 기반한 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체에서 방출되는 적외선(IR) 복사는 온도 분포 맵의 형태로 기록되고 시각화됩니다.
2. 적외선 열화상 촬영은 무엇에 사용할 수 있습니까?
적외선 열화상은 주택 검사를 수행하고 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리적 변화 등을 결정하는 데 사용할 수 있습니다.
3. 적외선 열화상 촬영의 장점은 무엇입니까?
비파괴 검사의 경우 검사가 간편하고 손상 없이 신속하게 대응할 수 있어 비용 절감, 작업 효율성 증대, 인력 및 장비 감가상각 감소 등의 효과가 있습니다.
의료용 서모그래피의 경우 인체의 숨겨진 문제를 찾는 데 매우 효율적이며 방사선과 통증이 없는 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
