VOx 고해상 열 사진기 단위 Uncooled LWIR 1280x1024/12μm
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 플러그1212R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
| 강조하다 | VOx 고해상도 열화상 카메라 모듈,고해상도 열화상 카메라 모듈 1280x1024 |
||
제품 설명

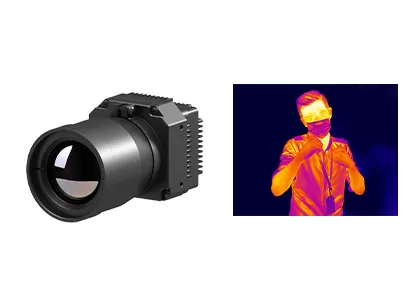

산업 온도 측정용 VOx Uncooled LWIR 1280x1024/12μm 열 카메라 모듈
제품 설명
PLUG1212R는 PLUG-R 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다. 시장에서 선호하는 초점 평면 배열 VOx 마이크로 볼로미터 냉각되지 않은 적외선 탐지기를 채택합니다.전문 신호 처리 회로 및 이미지 처리 플랫폼, 온도 데이터로 목표 적외선 방사선을 완전히 변환합니다.그것의 온도 측정이 가능하고 온도 범위는 산업 온도 측정에 -20 °C ~ 150 °C에서 격렬하게 사용자 정의 할 수 있습니다.
큰 배열 1280x1024 해상도로, PLUG1212R 냉각되지 않은 열 모듈은 더 많은 이미지 세부 사항을 제시하고 더 큰 시야를 지원합니다.줄인 12μm 픽셀 크기는 더 나은 공간 해상도를 제공하며 동일한 범위 미션을 달성하기 위해 더 짧은 광 렌즈 초점과 일치합니다..
주요 특징
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm-14μm
- 높은 감수성: NETD < 30mK
- 온도 범위: -20°C~150°C, 100°C~550°C
- 온도 정확도: ±2°C 또는 ±2%
- 높은 신뢰성 & 강한 환경 적응력
제품 사양
| 모델 | PLUG1212R |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz |
| 시작 시간 | <25초 |
| 아날로그 비디오 | / |
| 디지털 비디오 | HDMI/RAW/YUV/BT1120 |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열도 |
| 신체적 특성 | |
| 크기 (mm) | 56x56x402 |
| 무게 | ≤200g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 19mm/25mm |
산업용 용도
PLU1212R 적외선 이미징 모듈은 전력 전기, 기계 비전, 건물 검사, 금속 석유화학 등에 널리 사용됩니다.
우리 에 관한 것
센서미크로는 프로젝트 전체 라이프 사이클에 걸쳐 고객의 성공을 뒷받침하는 포괄적이고 전문적인 서비스를 제공하기 위해 헌신합니다.우리의 서비스 시스템은 신뢰성의 핵심 가치에 기반합니다., 반응성, 맞춤화, 모든 고객이 그들의 고유한 비즈니스 요구에 맞춘 맞춤형 지원을 받는 것을 보장합니다.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 어떻게 선택합니까?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
