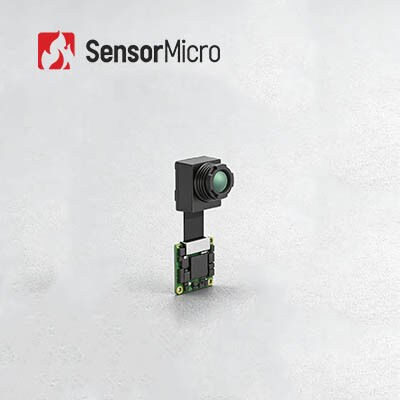

미니 256x192 해상도 12μm 픽셀 크기 열기술 기능이 있는 냉각되지 않은 FPA 열기술 카메라 코어
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192/12μm | NETD | ≤50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 작동 전압 | 3.3V±0.1V |
| 온도 측정 범위 | -20℃~+550℃ | 온도 측정 정확도 | ±2C 또는 ±2% |
| 강조하다 | 256x192 열화상 카메라 코어,열화상 카메라 코어 비냉각,FPA 적외선 카메라 모듈 |
||
제품 설명
온도 측정 기능이 있는 미니 열화상 카메라 코어 비냉각 FPA 적외선 카메라 모듈 256x192/12μm
제품개요
Mini212G2 비냉각식 적외선 소형 모듈은 256x192/12μm WLP(웨이퍼 레벨 패키지) 비냉각식 VOx 적외선 감지기와 고성능 신호 처리 회로를 통합합니다. 이 경량 열화상 모듈은 산업용 애플리케이션을 위한 -20℃ ~ 550℃의 온도 측정 범위를 갖춘 열화상 기능 옵션을 갖추고 있습니다.
SensorMicro가 자체 개발한 TIMO212 적외선 모듈을 기반으로 구축된 이 솔루션에는 온도 매트릭스와 열 이미지를 직접 출력할 수 있는 적외선 ISP 처리 보드가 포함되어 있어 개발 작업 부하를 크게 줄여줍니다. 컴팩트한 크기, 낮은 전력 소비 및 비용 효율성을 갖춘 이 제품은 다양한 시야 구성을 지원하고 광범위한 산업 적용 가능성을 위해 범용 제어 인터페이스를 통합합니다.
주요 특징
- 직접 열화상 출력 기능을 갖춘 소형 모듈- 자체 개발한 256×192/12μm 웨이퍼 레벨 적외선 감지기 장착으로 상당한 비용 이점 제공
- 초소형 디자인- 크기가 17×17mm(PCBA)에 불과하고 무게도 4g에 불과해 공간이 제한된 애플리케이션에 이상적입니다.
- 통합처리- ISP 프로세싱 보드와 차세대 이미지 알고리즘으로 선명한 열화상을 직접 전달
- 정확한 감지- 최대 ±2℃의 정확도로 고정밀 온도 측정; 스팟, 면적, 풀프레임 측정 지원
- 유연한 구성- 다양한 관찰 요구 사항을 충족할 수 있는 다양한 시야각 렌즈 옵션
- 풍부한 인터페이스- USB2.0 / MIPI / DVP / BT.656 / LVDS 및 기타 디지털 비디오 출력 인터페이스
- 산업 표준 호환성- 업계 표준 인터페이스와 완벽하게 호환됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 모델 | Mini212G2 |
| 해결 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8~14μm |
| NETD | 50mK 이하 |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 초점 모드 | 초점이 맞지 않음 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA 크기(mm) | 17×17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반적인 전력 소비 | 330mW |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -40℃~+70℃ |
| 습기 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / 도달 |
산업용 애플리케이션
이 제품은 AIoT, 머신 비전, 산업용 비전, 보안 모니터링 및 야간 관찰 분야의 애플리케이션용으로 설계되었습니다.
- AIoT- 스마트 가전, 웨어러블 기기, 지능형 환경 모니터 등 소형 AIoT 기기에 통합
- 산업비전- 산업장비 실시간 모니터링, 레이저 가공 및 용접 시나리오, 반도체 감지
- 보안 모니터링- 불법 침입자 탐지 및 실시간 알람 발생
제품 포트폴리오의 장점
- 다양한 형식- 다양한 통합 요구 사항을 충족하는 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품
- 풍부한 다양성- 다양한 어레이 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션을 통해 애플리케이션 유연성 향상
- 뛰어난 성능- 선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 고감도 및 환경 문제에 대한 강력한 신뢰성
- 쉬운 통합- 응용 분야 전반에 걸쳐 간단한 통합과 신속한 개발을 위한 다양한 인터페이스 옵션
자주 묻는 질문
적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사와 열 에너지를 활용하여 물체에 대한 정보를 수집합니다. 적외선 열화상은 물체와 배경 환경 사이의 방사선 차이와 물체 자체의 변화를 감지하여 장면 특성을 나타내는 방사선 변동을 표시합니다.
적외선 열화상 촬영의 장점은 무엇입니까?
- 완전한 어둠 속에서도 볼 수 있습니다
- 위장 신분 확인
- 장거리 감지
- 열 분포 감지
- 비접촉식 온도 측정
- 직업인식
적외선 열화상 기술의 응용 분야는 무엇입니까?
온도 측정과 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이러한 기술을 활용하여 개발된 제품은 전력, 보안 및 모니터링, 산업 제조, 과학 연구, 의료 등 전통 분야에서 널리 사용되고 있습니다.
