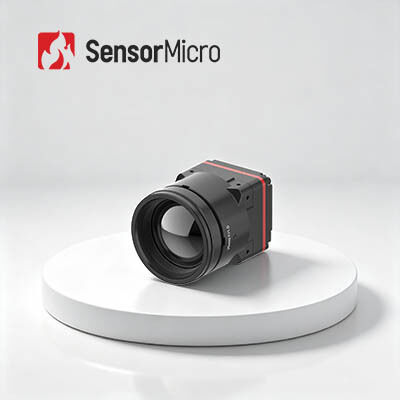

1280x1024/8μm 초소형 비냉각 LWIR 열화상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/8μm | NETD | 30mK 이하 |
|---|---|---|---|
| 프레임 속도 | 25/30Hz | 스펙트럼 범위 | 8~14μm |
| 일반적인 전력 소비 | 1W | 공급 전압 | 4.5-5.5V |
| 강조하다 | 1280x1024 열사진법 모듈,감시 카메라 비냉각 열 모듈,1280x1024 비냉각 열 모듈 |
||
제품 설명
1280x1024/8μm 초소형 비냉각 LWIR 열화상 모듈
제품 설명
iTL1208은 세계 최초의 8μm 메가픽셀 적외선 카메라 코어로, 뛰어난 SWaP 최적화 및 차세대 열화상 시스템을 위해 설계되었습니다. 고급 ApexCore 1280×1024/8μm 슈퍼 적외선 검출기를 탑재한 이 컴팩트한 열화상 카메라 코어는 초미세 8μm 픽셀 피치를 통해 진정한 메가픽셀 고해상도 열화상을 제공하여 컴팩트한 장치 설계를 위한 뛰어난 통합 밀도를 가능하게 합니다. 22.6 × 22.6 × 34.5mm의 초소형 치수와 35.7±2g의 가벼운 무게(12mm 렌즈 포함)를 자랑하는 iTL1208 적외선 카메라 모듈은 크기, 무게 및 전력 소비를 최소화하면서 강력한 열 성능을 달성합니다. 1W의 낮은 전력 소비, 게르마늄 프리 칼코게나이드 광학계, RAW 및 YUV 데이터를 지원하는 유연한 MIPI CSI 출력으로 이 산업용 적외선 카메라 코어는 휴대용 열 장치 및 모바일 이미징 플랫폼을 위한 빠르고 원활한 통합을 보장합니다.
주요 특징
8μm 메가픽셀 혁신
• 세계 최초의 8μm 메가픽셀 열화상 카메라 코어
• ApexCore 1280×1024/8μm 슈퍼 적외선 검출기로 구동되어 고해상도와 초소형 통합의 균형을 맞춥니다.
SWaP 성능의 선두 주자
• 크기 22.6×22.6×34.5mm, 무게 35.7±2g(12mm 렌즈 포함), 소비 전력 1W
• 메가픽셀 열화상의 크기 장벽을 돌파합니다.
게르마늄 프리 광학계, 빠른 통합
• 다양한 애플리케이션 요구 사항을 위한 여러 렌즈 옵션과 함께 게르마늄 프리 칼코게나이드 광학계.
• 시스템 통합을 단순화하는 RAW 및 YUV 데이터 출력을 갖춘 MIPI CSI 이미지 출력 인터페이스.
제품 사양
| 모델 | iTL1208 |
| IR 검출기 지표 | |
| 민감 재료 | VOx |
| 해상도 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10가지 유형(백색 열/용암/철 적색/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반 전력 소비 | 1W |
| 기계 | |
| 크기(렌즈 포함) | 5mm 렌즈 포함: 22.6mm×22.6mm×50mm (렌즈 외부 직경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm (렌즈 외부 직경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm (렌즈 외부 직경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm (렌즈 외부 직경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm (렌즈 외부 직경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm (렌즈 외부 직경 Φ43.2mm) |
| 무게(렌즈 포함) | 85.5±4.5g (5mm 렌즈 포함) 70.5±3.6g (10mm 렌즈 포함) 35.7±2g (12mm 렌즈 포함) 40.7±2.1g (17mm 렌즈 포함) 71.0±3.6g (25mm 렌즈 포함) 110±5.5g (35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 랜덤 진동, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 비열화: 5/10/12/17/25/35mm |
산업 응용 분야
iTL1208 열화상 모듈은 산불 진화, 전력 유지 보수, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등 다양한 산업 분야에서 널리 사용됩니다.
우리의 강점
다양한 제품 포트폴리오
깊은 기술 전문성
엄격한 신뢰성 검증으로 품질 보증 보장
적외선 감지 분야의 혁신 및 실용적 구현에 집중
전문 기술 지원 및 공동 개발 서비스
자주 묻는 질문
1. 적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법입니다. 물체와 배경 환경 간의 복사 차이 및 물체 자체 각 부분의 복사 차이에 따라 적외선 열화상은 장면의 각 부분의 복사 변동을 보여주어 장면의 특성을 나타낼 수 있습니다.
2. 적외선 열화상의 장점은 무엇인가요?
--- 완전한 어둠 속에서도 볼 수 있음;
--- 위장 상태에서의 식별;
--- 장거리 탐지;
--- 열 분포 탐지;
--- 비접촉 온도 측정;
--- 점유 인식
3. 적외선 열화상의 응용 분야는 무엇인가요?
온도 측정 및 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이 두 가지 기술을 기반으로 개발된 제품은 전력, 보안 및 모니터링, 산업 제조, 과학 연구, 의료 등 전통적인 분야에서 널리 사용됩니다.
