384x288 해상도 17μm 픽셀 피치와 산업용 비전용 0.65W 전력 소비
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417RG3 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | 장파장 적외선 VOx 열사진법 모듈,열 이미징 모듈 640x512,통합된 적외선열 카메라 모듈 |
||
제품 설명

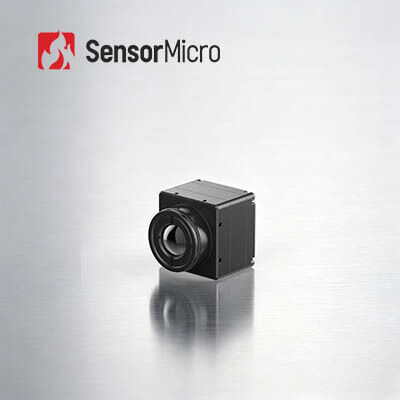

LWIR VOx 열화상 모듈 384x288/17µm 산업용 비전용
제품 개요
COIN417RG3 온도 측정용 적외선 카메라 코어는 384*288/17µm 비냉각 적외선 검출기를 특징으로 하며 실시간 온도 측정 구성 요소를 통합합니다. ±3°C 또는 ±3%의 정확도로 넓은 온도 범위를 지원하여 비정상적인 온도 변화를 정밀하게 감지할 수 있습니다. 초저전력 설계와 표준 산업 인터페이스와의 호환성은 개발 및 통합 비용을 크게 절감합니다. 이 카메라 코어는 이미 산업 온도 모니터링, 공정 제어 및 스마트 제조 애플리케이션에 깊이 통합되어 적외선 열화상 시스템의 배포를 가속화합니다.
주요 특징
포괄적인 기능, 비용 효율성
- 비용 효율적인 비냉각 IR 검출기를 기반으로 개발
- 이미지 품질 향상을 위한 고급 이미지 처리 알고리즘 통합
- 최대 ±2°C 또는 ±2%의 높은 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위 지원, 확장 범위에 대한 사용자 정의 가능
유연한 확장, 빠른 통합
- 다양한 애플리케이션 요구 사항을 충족하는 여러 광학 렌즈 옵션 제공
- USB2.0/DVP/LVDS/BT.656을 포함한 여러 출력 모드 지원
- 시리얼 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | COIN417RG3 |
| IR 검출기 지표 | |
| 민감한 재료 | VOx |
| 해상도 | 384*288 |
| 픽셀 크기 | 17µm |
| 스펙트럼 응답 | 8µm ~ 14µm |
| 일반적인 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일 보정 (NUC) 3D 노이즈 감소 (3DNR) 2D 노이즈 억제 (DNS) 동적 범위 압축 (DRC) 엣지 강화 (EE) |
| 이미지 표시 | 10가지 유형 (백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 표시 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, 남성) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 100°C~+550°C |
| 온도 측정 정확도 | ±2°C / ±2% 중 더 큰 값 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 |
| SDK | Android/Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로의 변환 달성 |
| 기계 | |
| 베어 코어 크기(mm) | 25.4*25.4*16.5 |
| 베어 코어 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 비열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
열화상 모듈은 열화상, 보안 모니터링, 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
SensorMicro 소개
SensorMicro는 혁신은 실제 세계의 요구에 부응해야 한다는 단순하지만 강력한 신념으로 설립되었습니다.
SensorMicro는 사람과 시스템이 표면 너머를 볼 수 있도록 힘을 실어주어 그 아래에 있는 패턴, 문제 및 가능성을 파악할 수 있도록 합니다.
보이지 않는 열을 보이는 진실로 전환함으로써 우리는 산업이 더 현명한 결정을 내리고, 가장 중요한 것을 보호하며, 명확성을 가지고 복잡성을 탐색하도록 돕습니다.
자체 제작 및 고객 우선이라는 우리의 고집은 SensorMicro의 추진력에 확실한 비결이 되었습니다. 우리의 사업이 전 세계의 많은 부분을 아우르면서 우리는 보안, 소방, 산업 검사, 의료, 기계 비전에서 환경 모니터링 및 탄소 중립의 핵심 측면에 이르기까지 모든 전선에서 앞장서 왔습니다. 지능형 적외선 감지의 잠재력을 최대한 발휘하고 삶의 연결점을 찾는 데 파트너를 돕습니다.
우리는 단순한 적외선 기술 회사가 아닙니다. 우리는 지속 가능하고 윤리적이며 인간 중심적인 미래를 구축하는 데 전념하는 사람들의 커뮤니티입니다. 우리가 만드는 모든 혁신 픽셀은 약속입니다. 보호하고, 힘을 실어주고, 봉사하겠다는 약속입니다.
자주 묻는 질문
적외선 열화상 촬영이란 무엇인가요?
열화상 촬영은 물체 표면 온도 감지를 기반으로 하는 비침습적 진단 방법의 새롭고 효과적인 기술입니다. 물체에서 방출되는 적외선(IR) 복사는 온도 분포 지도의 형태로 기록되고 시각화됩니다.
적외선 열화상 촬영은 무엇에 사용될 수 있나요?
적외선 열화상은 주택 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람 및 동물의 생리적 변화 등을 파악하는 데 사용될 수 있습니다.
적외선 열화상의 장점은 무엇인가요?
비파괴 검사의 경우, 손상 없이 간단하게 테스트하고 빠르게 응답할 수 있어 비용 절감, 작업 효율성 향상, 인력 및 장비 감가상각 감소로 이어집니다. 의료 열화상의 경우, 인체 내부의 숨겨진 문제를 찾는 데 매우 효과적이며, 방사선이나 통증 없이 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
