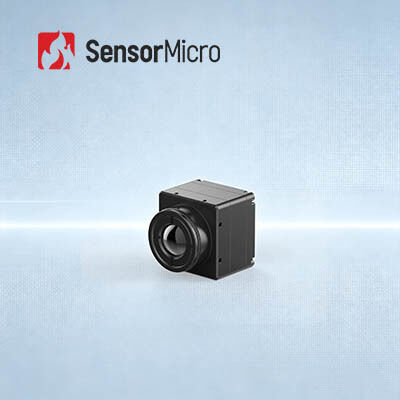

384x288 해상도 17μm 픽셀 피치 열 모듈 0.65W 전력 소비 적외선 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417RG3 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | 30mK 이하 | 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | 빠른 통합 열 모듈 640x512,0.8W 적외선 검출기 열 모듈,RS232 적외선열 카메라 모듈 |
||
제품 설명
384x288/17µm 적외선 검출기가 포함된 빠른 통합 열 모듈
제품 개요
온도 측정을 위한 COIN417RG3 적외선 카메라 코어는 384*288/17µm 비냉각 적외선 검출기를 특징으로 하며 실시간 온도 측정 구성 요소를 통합합니다. ±3°C 또는 ±3%의 정확도로 넓은 온도 범위를 지원하여 비정상적인 온도 변화를 정밀하게 감지할 수 있습니다. 초저전력 설계와 표준 산업 인터페이스와의 호환성은 개발 및 통합 비용을 크게 절감합니다. 이 카메라 코어는 이미 산업 온도 모니터링, 공정 제어 및 스마트 제조 애플리케이션에 깊이 통합되어 적외선 열화상 시스템의 배포를 가속화합니다.
주요 특징
- 포괄적인 기능, 비용 효율성
- 비용 효율적인 비냉각 IR 검출기를 기반으로 개발
- 고급 이미지 처리 알고리즘과 통합하여 이미지 품질 향상
- 최대 ±2°C 또는 ±2%의 높은 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위 지원, 확장 범위에 대한 사용자 정의 가능
- 유연한 확장, 빠른 통합
- 다양한 애플리케이션 요구 사항을 충족하는 여러 광학 렌즈 옵션 제공
- USB2.0/DVP/LVDS/BT.656을 포함한 여러 출력 모드 지원
- 시리얼 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | COIN417RG3 |
|---|---|
| IR 검출기 지표 | 민감 재료: VOx |
| 해상도: 384*288 | |
| 픽셀 크기: 17µm | |
| 스펙트럼 응답: 8µm ~ 14µm | |
| 일반 NETD: ≤30mK | |
| 이미지 처리 | 디지털 프레임 속도: 25/30/50Hz |
| 시작 시간: 6초 | |
| 아날로그 비디오: PAL/NTSC | |
| 디지털 비디오: RAW/YUV422 | |
| 이미지 알고리즘: 비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 엣지 강화(EE) | |
| 이미지 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) | |
| PC 소프트웨어 | ICC 소프트웨어: 모듈 제어 및 비디오 표시 |
| 전기 | 표준 외부 인터페이스: 50핀: DF40C-50DP-0.4V(51), (HRS, 수컷) |
| 확장 보드: USB3.0/USB2.0/VPC/USB2.0&VPC | |
| 통신 인터페이스: TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스: DVP8/DVP16/USB2.0/BT.656/LVDS | |
| 공급 전압: 4.5~5.5V | |
| 일반 전력 소비: 0.65W | |
| 온도 측정 | 작동 온도: -10°C ~ +50°C |
| 온도 측정 범위: -20°C ~ +150°C, 100°C ~ +550°C | |
| 온도 측정 정확도: ±2°C / ±2% 중 더 큰 값 | |
| 부분 온도 측정: 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 | |
| SDK: Android/Windows/Linux; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 | |
| 기계 | 베어 코어 크기(mm): 25.4*25.4*16.5 |
| 베어 코어 무게(g): 16.6±1 | |
| 환경 적응성 | 작동 온도: -40°C ~ +70°C |
| 보관 온도: -45°C ~ +85°C | |
| 습도: 5%~95%, 비응축 | |
| 진동: 랜덤 진동, 5.35grms, 3축 | |
| 충격: 하프 사인파, 40g/11ms, 충격 방향 3축, 6 방향 | |
| 인증: ROHS2.0/REACH | |
| 광학 렌즈 | 광학 렌즈: 고정 초점 비열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 보호 등급: IP67(전면 렌즈) |
산업 응용 분야
COIN417RG3 열화상 모듈은 열화상, 보안 모니터링, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 등의 분야에 적용됩니다.
당사의 제품 라인
- 높은 감도와 뛰어난 성능
- 적외선 산업의 세계 선도 기술
- 다양한 적외선 검출기 사용 가능 - 다양한 형식과 픽셀 크기의 비냉각 및 냉각 IR 검출기 모두
- 대량 생산으로 빠른 배송 보장 - 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
1. 비냉각 적외선 검출기의 장점은 무엇입니까?
비냉각 적외선 초점면 검출기는 냉각 장치가 필요 없으며 상온에서 작동할 수 있으며 빠른 시작, 저전력 소비, 작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등의 장점이 있습니다.
2. 귀하의 애플리케이션을 위한 적외선 검출기/열 모듈의 주요 고려 사항은 무엇입니까?
• 검출기 해상도
• 픽셀 크기
• NETD
• 이미지 품질
• 렌즈 옵션
• 전력 소비
• 크기와 무게
• 기계 및 전기 인터페이스
• 예산
• 픽셀 크기
• NETD
• 이미지 품질
• 렌즈 옵션
• 전력 소비
• 크기와 무게
• 기계 및 전기 인터페이스
• 예산
