Uncooled 640x512 12μm Thermal Imaging Module Light Weight
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 12μm 열영상 모듈,가벼운 열영상 모듈,냉각되지 않은 열영상 모듈 |
||
제품 설명

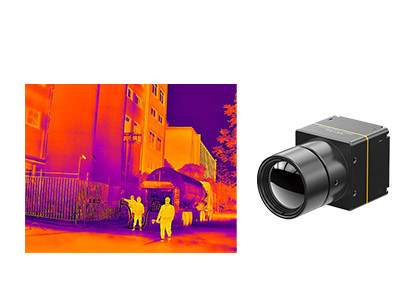

TWIN612 열화상 모듈
선명한 열화상 이미지를 제공하는 비냉각 LWIR 640x512/ 12μm 열화상 카메라 모듈
제품 설명
TWIN612 열화상 모듈은 SensorMicro에서 개발한 신제품입니다. 640×512/12µm 세라믹 패키지 비냉각 적외선 감지기를 통합했습니다. 일반적인 NETD＜40mk로 TWIN612 열화상 모듈은 더 선명하고, 더 날카로우며, 더 상세한 이미지를 제공할 수 있습니다.
-20℃~150℃/0~550℃의 온도 측정 범위, ±2℃ 또는 ±2%의 정확도, 최대 30Hz의 프레임 속도를 통해 열화상 모듈은 부드러운 열화상 이미지와 정확한 온도 측정을 보장합니다.
TWIN612 열화상 모듈은 소형 설계, 경량 구조, 0.8w의 낮은 전력 소비량의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열화상 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열화상 모듈은 크기, 무게 및 전력 소비에 엄격한 요구 사항이 있는 산업 분야에 적용될 수 있습니다.
주요 특징
- 소형 크기: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반적인 NETD<40mk
- 선명하고 깨끗한 열화상
- 일반적인 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 감지기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | ＜40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 총 11개 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃ |
| 온도 측정 정확도 | ±2℃ 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 비디오 스트림 분석 및 회색조에서 온도로 변환 |
| 물리적 특성 | |
| 치수 (mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정식 비열화: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
당사의 장점
자주 묻는 질문
1. 적외선 열화상의 장점은 무엇입니까?
---완전한 어둠 속에서도 볼 수 있음
---위장 상태에서의 식별
---장거리 감지
---열 분포 감지
---비접촉 온도 측정
---점유 인식
---등등
2. 열 감도는 무엇입니까?
열 감도는 NETD(Noise Equivalent Temperature Difference)라고도 하며, 중파(MWIR) 및 장파(LWIR) 열화상 카메라를 평가하는 핵심 매개변수입니다. 열화상 카메라로 측정된 선명도와 직접적인 관련이 있습니다. 온도 차이의 신호 대 잡음비를 나타내는 수치 값이며 밀리켈빈(mK) 단위로 측정됩니다. 열 감도 값이 작을수록 감도가 높고 이미지가 더 선명합니다.
3. 웨이퍼 레벨 패키지, 세라믹 패키지 및 금속 패키지의 차이점은 무엇입니까?
비냉각 적외선 감지기는 현재 금속 패키징, 세라믹 패키징 및 웨이퍼 레벨 패키징으로 나뉩니다. 금속 패키징은 세 가지 주요 패키징 형태 중 가장 초창기이며 가장 우수합니다. 웨이퍼 레벨 패키징은 대량 생산에 적합하며, 세라믹 패키징은 민간 제품의 전용 시장에서 더 선호됩니다.
