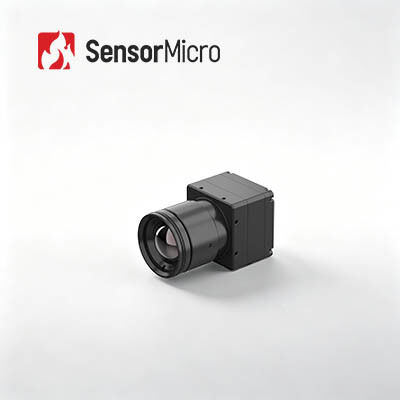

Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring

원래 장소 무한, 후베이 성, 중국
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 TWIN612/R
최소 주문 수량 1개 부분
가격 Negotiable
지불 조건 L/C (신용장), 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
결의안 640x512 소비 전력 0.8W
스펙트럼 범위 8~14μm 화소 피치 12μm
NETD <40mK 프레임 속도 25Hz/30Hz
하이 라이트

장파 12 um 열사진법 모듈

,

열 이미징 모듈 640x512를 모니터링하기

메시지를 남겨주세요
제품 설명
TWIN612 열사진법 모듈


오랫동안 보안 모니터링을 위한 640x512 12μm 열사진법 모듈을 흔드세요


제품 설명



TWIN612 열 모듈은 세계적 센서기술의 개발된 신상품 제품입니다. 그것은 640×512/12um 세라믹 패키지 비냉각 적외선 검출기를 통합합니다. 전형적 NETD<40mk로, TWIN612 열 모듈은 더 뚜렷한, 날카롭고 더 상세한 이미지를 제공할 수 있습니다.

30Hz까지 -20C~150C/0~550C의 온도 측정 범위, ±2C 또는 ±2%의 정확도와 프레임 속도와 함께, 열 모듈은 매끄러운 열화상과 정확한 온도측정을 보증합니다.



TWIN612 열 모듈은 0.8w만큼 낮게 콤팩트 디자인, 경량 구조와 소비 전력이라는 유리한 입장에 있습니다. 개선된 이미지 알고리즘과 온도 측정 기능으로, TWIN612 열 모듈은 더 안정적 영상과 정확 온도를 제공합니다.



세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 그러므로, TWIN612 열 모듈은 크기, 무게와 소비 전력에 엄격한 요구사항을 가지고 있는 산업에 적용될 수 있습니다.



주요 특징



- 미니 사이즈 : 25.4mm×25.4mm×35mm
- 경량 : 25g
- 전형적 NETD<40mk> - 날카로운, 명백한 열사진법
- 0.8W만큼 낮은 전형적 소비 전력



품질 규격



모델 TWIN612/R
ir 디텍터 성능
결의안 640×512
화소 크기 12μm
스펙트럼 범위 8~14μm
전형적 NETD <40mK
영상 처리
프레임 속도 25Hz/30Hz
구동 시간 6s
아나로그 비디오 PAL / NTSC
디지털 영상 YUV/BT.656/LVDS/USB2.0
이미지 표시 전체 (검은 백인 Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red 가온 /가 뜨거워집니다) 11
이미지 알고리즘 NUC/3D/2D/DRC/EE
전기 규격서
표준 외부인터페이스 50pin HRS
통신 인터페이스 RS232/USB2.0
공급 전압 4~5.5V
전형적 소비 전력 0.8W
온도측정
작동 온도 범위 -10C~50C
온도 측정 범위 -20C~150C, 0C~550C
온도 측정 정확도 ±2C 또는 ±2%의 더 큽니다
SDK 윈도우 / 리눅스 ; 그레이부터 온도까지 비디오 스트림 해석과 변환을 달성하세요
물리적 특성
차원 (밀리미터) 25.4×25.4×35 (렌즈 없이)
중량 (렌즈 없이) 25g
환경 적응 능력
작동 온도 -40C~+70C
저장 온도 -45C~+85C
습도 5%~95%, 불응축
진동 5.35grms, 3 주축
충격 반 정현파, 40g/11ms, 3 주축, 6이지 방향
광학
선택적인 렌즈 고정된 무열적 : 13 밀리미터



산업 적용


TWIN612/R 열사진법 모듈은 서모그래피의 분야, 보안 모니터링, UAV 화물, 로봇, 지적 하드웨어, ADAS, 소방과 구조에 적용됩니다


우리의 장점


Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring 0


FAQ



1.적외선 검출기 / 열사진법 센서가 무엇입니까?

적외선 파는 사람의 눈으로 보일 수 없습니다. 적외선 검출기 / 열사진법 센서는 그리고 나서 적외선 방사와 열 에너지에 반응하고 그것을 전기 신호로 변환시키기 위해 광전기 장치를 있고 눈에 보이는 열화상을 출력했습니다.



2.WLP가 무엇입니까?

WLP는 웨이퍼 레벨 패키지를 언급합니다. 그것은 전체 MEMS 웨이퍼에 직접적으로 고진공 패키징을 완료하고, 그리고 나서 선을 긋과 한 개의 적외선 센서를 만들기 위해 잘리는 과정입니다. 금속 패키지, 세라믹 패키지와 함께, 그들은 비냉각 적외선 검출기의 3개 기본 패키지 포맷입니다.



3. 와페 레벨 패키지, 세라믹 패키지와 금속 패키지 사이의 차이가 무엇입니까?

비냉각 적외선 검출기는 현재 금속 패키징과 세라믹 패키징과 웨이퍼 레벨 패키징으로 분할됩니다. 금속 패키징은 가장 이른 것이고 주요 패키징이 형성하는 그 셋 중의 최고입니다 ; 웨이퍼 레벨 패키징은 대량 생산에 적합합니다 ; 그리고 세라믹 패키징은 더 부쳐 민간 제품을 위한 헌신적 시장입니다.
