x결의안 | 400x300 / 17μm | 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
온도 범위 | (주문형인) -20C~+550C | 온도 정확도 | ±3C 또는 ±3% |
NETD | <40mK | 스펙트럼 범위 | 8~14μm |
하이 라이트 | 장파 FPA 열 카메라 핵심,VOx 비냉각 열 카메라 핵심,8X 계속적 줌 비냉각 열 모듈 |

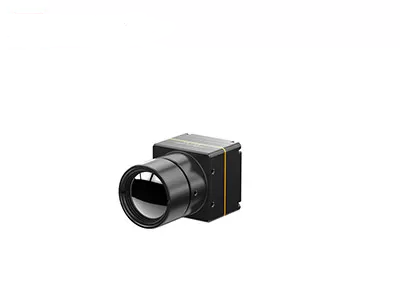

비냉각 열 카메라 핵심 장파 FPA 400x300 / 17μm VOx
COIN417/R 비냉각 적외선 모듈은 400x300 / 17μm 웨이퍼 레벨 패키지 (WLP) 적외선 이미지 형성 탐지기, 고성능 신호 처리 회로와 화상 처리 알고리즘을 통합합니다. 웨이퍼 레벨 실장 기술의 덕택으로, WLP 적외선 검출기는 많은 양과 저렴한 생산을 위해 더 적당한 통합될 더 단순한 제조 절차와 쉽 가지고 있습니다.
날카롭고 바삭바삭한 열화상 발표에서 COIN417/R 적외선 모듈 특징, 소형 사이즈와 저비용. 그것은 또한 산업적 온도측정을 위해 -20C~550 C로부터의 측정 범위와 선택적 테르모그래픽 기능을 가지고 있습니다.
지금까지, 우리는 고객들에게 다양한 성숙하고 안정적 적외선열 영상 솔루션을 제공했습니다. 그것은 매우 더 단말기 제품에 통합되기 위해 시리즈 적외선 모듈을 동전을 더 쉽게 위한 것이고 고객들을 위한 비용을 줄입니다.
- 미니 사이즈 : 25.4x25.4x14.1mm
- 경량
- NETD<40mk>
- 고급 품질 이미지
- 저 전력 소모
- 급격한 발달 & 통합
모델 | COIN417/R |
ir 디텍터 성능 | |
결의안 | 400x300 |
화소 피치 | 17μm |
스펙트럼 범위 | 8~14μm |
NETD | <40mk> |
영상 처리 | |
프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
구동 시간 | ≤10s |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | RAW/YUV/BT656 |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC/AGC/IDE/DNR |
전기 규격서 | |
표준 외부인터페이스 | 30pin HRS |
통신 모드 | RS232-TTL, 115200bps |
공급 전압 | 3.5~5.5V |
전형적 소비 전력 | <1> |
온도측정 | |
작동 온도 범위 | -10' C~50' C |
온도 측정 범위 | -20' C~150' C, 100' C~550' C |
온도 정확도 | ±3C 또는 ±3%는 (최대값을 잡습니다) |
SDK | 지지암 / 윈도우 / 리눅스 SDK, 풀 스크린 서모그래피 |
물리적 특성 | |
차원 (밀리미터) | (셔터로) 25.4x25.4x14.1 |
중량 | (렌즈 없이) 13g±0.5g |
환경 적응 | |
작동 온도 | -40' C ~ +70' C |
저장 온도 | -45' C ~ +85' C |
습도 | 5%~95%, 불응축 |
진동 | 3 주축, 진동 5.35grms를 산개합니다 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 9.7 mm/15mm/19mm |
COIN417/R 적외선 카메라 핵심은 넓게 서모그래피, 보안 & 모니터링, 야외에서, 소방 & 구조, 아이엇, 지적 하드웨어, UAV 화물, ADAS 등에서 사용됩니다.
1.의사 색채가 무엇입니까?
사이비는 물들고 또한 허위 컬러를 불렀습니다, 물체의 열 분배가 적외선 열상 장비에 의해 시각적 픽처로 변환되고 밝기 신호 또는 의사 색채에서 모니터에 디스플레이될 수 있습니다. 그러므로 목표의 온도 분포는 획득될 수 있습니다. 쉽게 시각적으로 열화상을 분석하기 위해 사람들을 위해 그것을 더 쉬워지게 만들기 위해 그것은 차이를 온도에서 표현하는 허위 컬러를 사용하여 대표됩니다.
2. GST 열사진법 모듈은 얼마나 많은 의사 색채를 제공할 수 있습니까?
- 백색 가온
- 용암
- 철보
- 가열 철
- 의학적입니다
- 북극 지방
- Rainbow1
- Rainbow2
- 핫도그
- 백색 가온
