아이엇을 위한 비냉각 열 카메라 모듈 256x192 / 12μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 온도 범위 | (주문형인) -20C~+150C | 결의안 | 256x192/12μm |
|---|---|---|---|
| 프레임 속도 | 25Hz/30Hz/50Hz/60Hz | NETD | <40mK |
| 스펙트럼 범위 | 8~14μm | 전형적 소비 전력 | <0.4W |
| 하이 라이트 | 256x192 비냉각 열 카메라 모듈,12uM 열 카메라 모듈,아이엇 적외선열 카메라 모듈 |
||
제품 설명

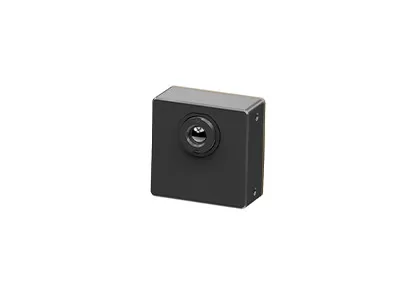

COIN212/R 작은 적외선 카메라 모듈
아이엇을 위한 프라이스 적당한 비냉각 열 카메라 모듈 256x192 / 12μm
제품 설명
COIN212/R는 세계적 센서기술 (GST)의 개발된 동전 일련 열 이미징 카메라 핵심 중 하나입니다. 그것은 256x192 / 12μm 웨이퍼 레벨 패키지 (WLP) 비냉각 VOx 적외선 검출기, 고성능 신호 처리 회로와 화상 처리 알고리즘을 통합합니다. 그것은 산업적이거나 체온 측정을 위해 -20C~150 Ｃ로부터의 측정 범위와 선택적 테르모그래픽 기능을 가지고 있습니다.
다양한 업계 표준 정합과 그것의 가벼운 가요성 특징은 모든 종류의 열영상 형성기와 적외선 테르모그래픽 카메라에서 이차적 개발과 통합을 위한 OEM 고객들에 유익한 이 작은 적외선 카메라 모듈을 만듭니다.
지금까지, 우리는 고객들에게 다양한 성숙하고 안정적 적외선열 모듈 통합 솔루션을 제공했습니다. 그것은 매우 더 단말기 제품에 통합되기 위해 카메라 모듈을 동전 시리즈 적외선열을 더 쉽게 위한 것이고 고객들을 위한 비용을 줄입니다.
주요 특징
- 미니 사이즈 : 20x20x10.4mm
- NETD<40mk>
- 경량 <8g>
- 저 전력 소모
- 급격한 발달 & 통합
품질 규격
| 모델 | COIN212/R |
| ir 디텍터 성능 | |
| 결의안 | 256x192 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <40mk> |
| 영상 처리 | |
| 프레임 속도 | 25Hz/30Hz/50Hz/60Hz |
| 구동 시간 | <3s> |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | RAW/YUV/BT656 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC/AGC/IDE/DNR |
| 전기 규격서 | |
| 표준 외부인터페이스 | 30pin HRS |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 3.5~5.5V |
| 전형적 소비 전력 | <0> |
| 온도측정 | |
| 작동 온도 범위 | -10' C~50' Ｃ |
| 온도 측정 범위 | -20' C~150' Ｃ, 100' C~550' Ｃ |
| 온도 정확도 | ±3' Ｃ 또는 ±3% (최대값을 잡습니다) |
| SDK | 지지암 / 윈도우 / 리눅스 SDK, 풀 스크린 서모그래피 |
| 물리적 특성 | |
| 차원 (밀리미터) | (렌즈로) 20x20x10.4 |
| 중량 | (렌즈로) 7.5g±0.5g |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 3.2 밀리미터 |
산업 적용
COIN212/R 적외선열 카메라 모듈은 넓게 서모그래피, 보안 & 모니터링, 야외에서, 소방 & 구조, 아이엇, 지적 하드웨어, UAV 화물, ADAS 등에서 사용됩니다.
GST 적외선열 영상 솔루션
FAQ
1.의사 색채가 무엇입니까?
사이비는 물들고 또한 허위 컬러를 불렀습니다, 물체의 열 분배가 적외선 열상 장비에 의해 시각적 픽처로 변환되고 밝기 신호 또는 의사 색채에서 모니터에 디스플레이될 수 있습니다. 그러므로 목표의 온도 분포는 획득될 수 있습니다. 쉽게 시각적으로 열화상을 분석하기 위해 사람들을 위해 그것을 더 쉬워지게 만들기 위해 그것은 차이를 온도에서 표현하는 허위 컬러를 사용하여 대표됩니다.
2. GST 열사진법 모듈은 얼마나 많은 의사 색채를 제공할 수 있습니까?
- 백색 가온
- 용암
- 철보
- 가열 철
- 의학적입니다
- 북극 지방
- Rainbow1
- Rainbow2
- 핫도그
- 백색 가온
