동물 관찰을 위한 50 핀 HRS 인터페이스 비냉각 열 이미징 카메라 핵심
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x결의안 | 640x512 / 17μm | 카메라 렌즈 | 여러 개 사용 가능 |
---|---|---|---|
중량 | <90g | NETD | <30mK |
스펙트럼 범위 | 8~14μm LW | 사이즈 | 44.5x44.5x33.6mm |
하이 라이트 | 50 핀 HRS 인터페이스 카메라 핵심,동물 관찰 비냉각 카메라 핵심 |

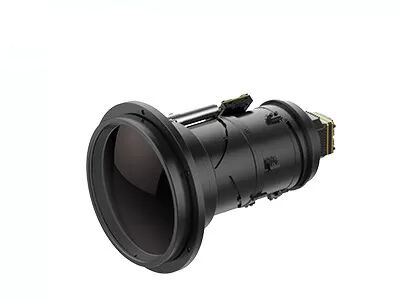

동물 관찰을 위한 비냉각 열 이미징 카메라 모듈 640x512 17μM
PLUG617은 세계적 센서기술 (GST)의 개발된 플러그 일련 비냉각 열 카메라 센서 모듈 중 하나입니다.
640x512 / 17 um 비냉각 열 카메라 센서, 광학 구성 요소의 전체 시리즈, 신호 처리 회로와 유일한 화상 처리 알고리즘의 구성되게, PLUG617 장파장 적외선 카메라 모듈은 뚜렷한 이미지와 뛰어난 성능을 제공합니다.
플러그 일련 비냉각 적외선 모듈은 특별한 통합 요구사항을 충족시키기 위해 특별히 다양한 표준 산업적 인터페이스와 적외선 렌즈 선택을 제공하는 다양한 특정 개인 앞 관찰 요구를 위해 개발됩니다. 전문적 열사진법 솔루션이 인 일부는 다수의 애플리케이션에 적용되었습니다.
- NETD<30mk>
- 안정적인 성능
- 쉬운 통합 & 플러그 접속식 제품
- 뚜렷한 이미지 화질과 세부 사항
- 강한 환경 적응 능력
모델 | PLUG617 |
ir 디텍터 성능 | |
결의안 | 640x512 |
화소 피치 | 17μm |
스펙트럼 범위 | 8~14μm |
NETD | <30mk |
영상 처리 | |
프레임 속도 | 9Hz/25Hz/30Hz/50Hz/60Hz |
구동 시간 | <10s> |
아나로그 비디오 | PAL / NTSC |
디지털 영상 | RAW/YUV/BT656/LVDS |
확장 성분 | USB / 카메르링크 |
디밍 방식 | 혼합된 선 / 막대 그래프 / |
디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
이미지 알고리즘 | NUC / AGC / IDE |
전기 규격서 | |
표준 외부인터페이스 | 50pin HRS 인터페이스 |
통신 모드 | RS232-TTL, 115200bps |
공급 전압 | 4~6V |
전형적 소비 전력 | <1> |
물리적 특성 | |
차원 (밀리미터) | 44.5x44.5x36.6 |
중량 | <90g> |
환경 적응 | |
작동 온도 | -40' C ~ +70' C |
저장 온도 | -45' C ~ +85' C |
습도 | 5%~95%, 불응축 |
진동 | 3 주축, 진동 5.35grms를 산개합니다 |
충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
광학 | |
선택적인 렌즈 | 고정초점 무열적 : 7.5 mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm 자동화된 렌즈 : 75 mm/100mm/150mm 연속적인 광학의 줌 : 30-150mm |
PLUG617 열영상 형성기 모듈은 넓게 보안과 모니터링, 야외, 법률 집행 구조, 소방과 구조, ADAS, UAV 화물 기타 등등에서 사용됩니다.
1. 적외선 초점면 어레이의 분류
냉각 방식에 따르면, 적외선 초점면 어레이는 냉각되고 비냉각 열사진법 탐지기로 분할될 수 있습니다. 냉각된 FPA 적외선 검출기는 주로 요즈음 드와병 / 빠른 시작 드로틀링 냉동기와 드와병 / 스털링 사이클 냉장고를 채택합니다. 비냉각 FPA 열적외선 검출기가 실온에 일하는 동안. 그것은 비냉각 열적 이미지 시스템의 핵심입니다. 가장 공통 열에 민감한 소재는 산화 바나듐 (Vox)와 비정질 실리콘 (a-SI)를 포함합니다. 산화 바나듐 자료는 현재 시장에 주류 선택입니다 ; 그것은 높은 온도저항계수와 고열 력을 가지고 있습니다.
