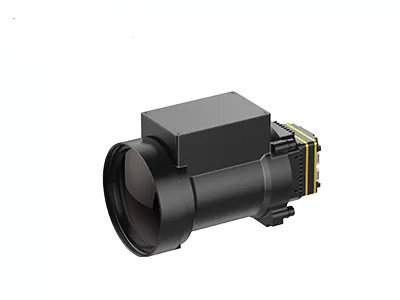

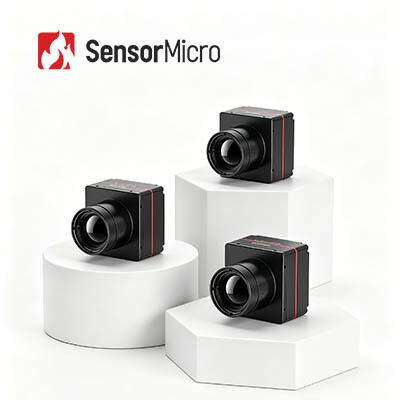

1280x1024 12μm 방화용 셔터리스 동작을 가진 냉각되지 않은 열영상 카메라 모듈
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 / 12μm | 카메라 렌즈 | 다수 가능 |
|---|---|---|---|
| 디지털 줌 | 1X/2X/4X/8X | NETD | 30mK 이하 |
| 스펙트럼 범위 | 8~14μm LW | 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | 소방 열사진법 카메라 모듈,14 um LW 비냉각 카메라 모듈 |
||
제품 설명
1280x1024 / 12μm LW 비냉각식 소방용 열화상 카메라 모듈
제품개요
iSE1212는 소방 및 구조 작업을 위해 특별히 설계된 SensorMicro iSE 시리즈의 고급 비냉각식 열화상 카메라 모듈입니다. 12μm 픽셀 크기의 1280x1024 해상도를 갖춘 이 장파 적외선 카메라 모듈은 탁월한 이미지 선명도와 성능을 제공합니다.
주요 특징
- 고화질 이미징:원활하고 지연 없는 성능, 더 넓은 시야, 향상된 세부 인식 기능을 갖춘 메가픽셀 열화상 이미지
- 무셔터 작동:사용 중 셔터 보정이 필요하지 않아 이미지 끊김 현상이 제거되고 조용한 작동이 가능합니다.
- 고급 통합:초고해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 유연한 구성:손쉬운 2차 개발을 위해 다양한 광학 렌즈 및 확장 구성 요소와 호환 가능
기술 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 1280×1024 | |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 십자선 | 지원됨 | |
| 시스템 기능 | ||
| 절전 모드 | 지원됨 | |
| 메뉴 설정 | 맞춤형 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 교정 | 지원됨 | |
| 키패드 | ≥4(사용자 정의 가능한 버튼 기능) | |
| OLED 구동 | I2C, 16비트/24비트 병렬 포트, 데이터 유효 및 기타 드라이브 화면 신호 지원 다이렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/소니 ECX334A MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 구동할 수 있습니다. |
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 모듈 제어 및 비디오 디스플레이 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 38×39×28 | 68×69×30.2 |
| 벌거벗은 핵심 무게(g) | 65±3 | 88.5±3 |
| 광학렌즈 | 고정 초점 무열: 14mm/19mm/25mm/35mm | 고정 초점 무열: 50mm/100mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| 셔터 구성 요소 | 선택 과목 | |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE1212 열화상 카메라 코어는 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등에 널리 사용됩니다.
센서마이크로 소개
SensorMicro는 단순하지만 강력한 신념으로 설립되었습니다. 혁신은 실제 요구 사항을 충족해야 합니다. 우리는 사람과 시스템이 표면 너머, 즉 그 아래에 있는 패턴, 문제 및 가능성을 볼 수 있도록 권한을 부여하기 위해 존재합니다. 보이지 않는 열을 눈에 보이는 진실로 전환함으로써 우리는 업계가 더 현명한 결정을 내리고, 가장 중요한 것을 보호하며, 복잡성을 명확하게 헤쳐나갈 수 있도록 돕습니다.
당사의 비즈니스는 보안, 소방, 산업 검사, 의료, 머신 비전, 환경 모니터링 및 탄소 중립의 주요 측면을 포괄하여 파트너가 지능형 적외선 감지의 잠재력을 최대한 활용하도록 돕습니다.
자주 묻는 질문
적외선 초점면 배열의 작동 원리
초점면 배열 검출기에는 감광 요소 배열이 배열되어 있습니다. 무한대에서 방출되는 적외선은 광학 시스템을 통해 초점면 배열의 감광 요소에 이미지가 형성됩니다. 검출기는 빛 신호를 전기 신호로 변환하고 적분 증폭, 샘플링, 출력 버퍼 및 다중화 시스템을 수행하고 최종적으로 모니터링 시스템으로 전송되어 이미지를 형성합니다.
