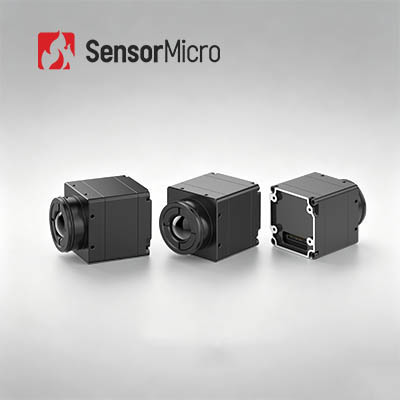

산업용 비전용 384x288 12μm LWIR 열화상 카메라 모듈(비냉각식)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 12μm | 프레임 속도 | 50Hz |
|---|---|---|---|
| NETD | 30mK 이하 | 스펙트럼 범위 | 8~14μm |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | 공급 전압 | 2.7V~5.3V |
| 강조하다 | 산업적 서모그래피 열 카메라 모듈,냉각되지 않은 열 카메라 모듈,17μm LWIR 열 카메라 모듈 |
||
제품 설명
산업용 비전용 384x288 12μm LWIR 열화상 카메라 모듈(비냉각식)
제품개요
iSE412 적외선 카메라 코어는 고성능 384×288/12μm 세라믹 패키지 열 감지기 기술을 기반으로 구축되었습니다. 필수 셔터 보정이 필요 없는 전문적인 셔터 없는 설계를 특징으로 하는 이 모듈은 기존 적외선 시스템에서 흔히 발생하는 이미지 끊김 현상과 무작위 소음 문제를 해결합니다. 초고해상도 알고리즘 향상, PIP(Picture-in-Picture) 디스플레이, 사용자 정의 가능한 OSD, 절전 모드, 전자 줌 등 다양한 기능을 갖춘 이 모듈은 원활한 통합을 위해 다중 비디오 인터페이스와 광학 렌즈를 지원합니다.
25.4×25.4×22.7mm의 컴팩트한 크기와 26g 미만의 코어 무게로 좁은 공간과 열악한 환경에서도 일관되고 부드러운 열 감지 성능을 제공합니다. 산업 비전, 소방 구조, 보안 감시, 실외 관찰, 머신 비전 및 소비자 전자 애플리케이션에 이상적입니다.
주요 특징
-
더욱 부드러운 시청을 위한 무셔터 디자인• 작동 중에는 셔터 보정이 필요하지 않습니다.
• 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상을 제거합니다.
• 조용한 작동으로 기계적 소음 없이 눈에 띄지 않게 사용할 수 있습니다. -
소형, 경량, 통합 유연성• 전체 시스템 크기: 25.4×25.4×22.7mm
• 베어 코어 무게: ≤26±1.5g
• 공간 절약형 구조 설계로 유연한 시스템 레이아웃 가능 -
기능이 풍부하고 원활한 통합• 초고해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD 지원
• 절전 모드, 원클릭 보정, 다양한 마이크로 OLED 디스플레이와의 호환성
• 여러 광학 렌즈 및 확장 구성 요소와 호환 가능
• 손쉬운 2차 개발 및 시스템 맞춤화
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 384×288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 384×288 | |
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7 | Φ36×24.3 |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 |
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
| 셔터 구성 요소 | 선택 과목 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE412 열화상 카메라 코어는 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 및 관련 분야에서 널리 사용됩니다.
센서마이크로 소개
SensorMicro는 세계 최고의 적외선 감지기 제조업체이자 서비스 제공업체로, 전 세계 고객에게 전문적인 응용 전문성과 함께 고성능 비냉각식 및 냉각식 열화상 감지기를 제공합니다.
우리는 다양한 형식과 파장 대역을 갖춘 고급 적외선 감지기, 카메라 코어 및 모듈을 제공합니다. 당사의 제품은 명확성, 감도 및 효율성을 위해 설계되었으며 다양한 시스템에 원활하게 통합되어 산업 전반에 걸쳐 차세대 이미징 및 감지 애플리케이션을 강화합니다.
SensorMicro 감지기는 열화상 측정, 보안 및 감시, 개인용 비전, 자동차 및 소비자 적외선 제품에 널리 사용됩니다. 우리의 대량 생산 능력은 모든 기존 시장과 신흥 시장의 증가하는 수요를 충족합니다.
자주 묻는 질문
1. IR 감지기를 냉각해야 하는 이유는 무엇입니까?
적외선 감지기는 작동 온도 및 냉각 요구 사항에 따라 냉각식 또는 비냉각식으로 분류됩니다. 비냉각식 열화상 센서는 실온에서 작동하므로 반응 속도가 느리고 감도도 상대적으로 낮습니다. 냉각식 적외선 감지기는 기본적으로 최적의 성능을 달성하기 위해 낮은 온도가 필요한 광자 감지기이므로 극저온에서 작동합니다.
2. 비냉각식 FPA 적외선 감지기의 패키징 기술에 대하여
적외선 시장은 현재 금속 패키징, 세라믹 패키징, 웨이퍼 레벨 패키징이라는 세 가지 주요 패키징 기술을 갖추고 있습니다. 각 기술은 다양한 산업 응용 분야 및 요구 사항에 적합한 뚜렷한 이점을 제공합니다.
