ADA를 위한 뚜렷한 이미지 적외선열 카메라 모듈 핵심 640x512 17μM

원래 장소 무한, 후베이 성, 중국
브랜드 이름 GST
인증 ISO9001:2015; RoHS; Reach
모델 번호 PLUG617R
최소 주문 수량 1개 부분
가격 Negotiable
지불 조건 L/C (신용장), 전신환

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
온도 범위 (주문형인) -20C~+550C 온도 정확도 ±2C 또는 ±2%
결의안 640x512/17μm NETD <30mK
스펙트럼 범위 8~14μm LW 사이즈 44.5x44.5x36.6mm
하이 라이트

뚜렷한 이미지 카메라 모듈 핵심

,

17uM 카메라 모듈 핵심

,

640x512 카메라 모듈

메시지를 남겨주세요
제품 설명
PLUG617R 비냉각 열 코어



산업적 서모그래피를 위한 적외선열 카메라 모듈 핵심 640x512 / 17μM



제품 설명



PLUG617R 비냉각 열 카메라 모듈은 640x512 / 17μm 비냉각 fpa 적외선 검출기, 광학 구성 요소의 전체 시리즈, 전문적 신호 처리 회로와 화상 처리 알고리즘으로 구성됩니다.



PLUG617R는 산업적 열사진법과 온도측정의 분야에서 적용된 일종의 비냉각 카메라 모듈입니다. 온도 범위는 주문형이며, 그것이 산업적 서모그래피를 위한 특정 요구 사항을 충족시키고 뚜렷한 열화상을 제공할 수 있습니다.



뛰어난 열 카메라 모듈 제조 업체들로서, 세계적 센서기술은 산업적 온도측정을 위한 뉴 비전을 여는 것에 전념합니다. 수년간의 기술적 누적과 적외선온도 측정의 분야에서 실제 경험 뒤에, 우리는 고객들에게 모든 범위의 기계 열사진법 시야 솔루션을 제공했습니다.



주요 특징


- NETD<30mk> - 안정적인 성능
- 쉬운 통합
- 뚜렷한 이미지 화질과 세부 사항
- 주문형 온도 범위
- 강한 환경 적응 능력



품질 규격



모델 PLUG617R
ir 디텍터 성능
결의안 640x512
화소 피치 17μm
스펙트럼 범위 8~14μm
NETD <30mk>
영상 처리
프레임 속도 25Hz/30Hz
구동 시간 <15s>
아나로그 비디오 PAL / NTSC
디지털 영상 RAW/YUV/BT656/LVDS
확장 성분 USB / 카메르링크
디밍 방식 혼합된 선 / 막대 그래프 /
디지털 줌 1~8X 계속적 줌, 계단 폭 1/8
이미지 표시 검은 가온 / 열렬하 / 의사 색채
이미지 방향 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다
이미지 알고리즘 NUC / AGC / IDE
전기 규격서
표준 외부인터페이스 50pin HRS 인터페이스
통신 모드 RS232-TTL, 115200bps
공급 전압 4~6V
온도측정
작동 온도 범위 -10' C~50' C
온도 범위 -20' C~150' C, 100' C~550' C
온도 정확도 ±2' C 또는 ±2% (최대값을 잡습니다)
SDK 팔 / 윈도우 / 리눅스 SDK, 풀 스크린 서모그래피
물리적 특성
차원 (밀리미터) 44.5x44.5x36.6
중량 <90g>
환경 적응
작동 온도 -40' C ~ +70' C
저장 온도 -45' C ~ +85' C
습도 5%~95%, 불응축
진동 3 주축, 진동 5.35grms를 산개합니다
충격 하프-사인파, 40g/11ms, 3이지 주축 6 방향
광학
선택적인 렌즈 고정초점 무열적 : 7.5 mm/13mm/19mm/25mm/35mm
자동화된 렌즈 : 75 mm/100mm/150mm



산업 적용



PLUG617R 열사진법 모듈은 넓게 전력 사찰, 머신 비전, 건물 HVAC 보안 & 감시, 야외, 소방 & 구조, 법률 집행 & 구조, ADAS, UAV 화물 등에서 사용됩니다.

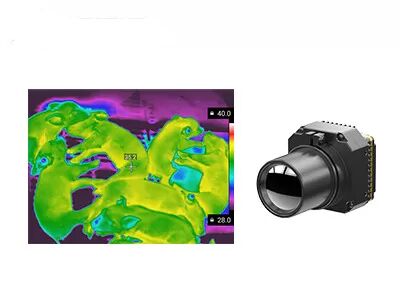

ADA를 위한 뚜렷한 이미지 적외선열 카메라 모듈 핵심 640x512 17μM 0



세계적 센서 기술 팀



ADA를 위한 뚜렷한 이미지 적외선열 카메라 모듈 핵심 640x512 17μM 1



FAQ



1. 세라믹에 대해 적외선 검출기를 패키징하기

세라믹 패키징 과정은 성숙한 적외선 검출기 실장 기술인 금속 패키징과 유사합니다. 금속 패키징과 비교해서, 패키지 탐지기의 크기와 무게는 매우 감소될 것입니다. 세라믹 패키징을 위해, 그것의 판독 회로는 셀프-아드쥐스트링 작동 온도 기능을 가지고 있고, TEC 안정화를 요구하지 않습니다.



2. 웨이퍼 레벨 패키징

또한 웨이퍼 레벨 크기 패키징으로 알려진 웨이퍼 레벨 패키징이 반도체 산업에서 진보된 패키징 기술 기술의 주요 부분이 되었습니다. 웨이퍼 레벨 패키징 (WLP)는 전체 MEMS 웨이퍼에 직접적으로 고진공 패키징을 완료하고, 그리고 나서 선을 긋과 한 개의 적외선 검출기를 만들기 위해 잘리는 과정입니다. 그것은 다이스놀이를 하기 전에 IR 검출기 웨이퍼에 직접적으로 대부분의 또는 모든 패키징과 시험 절차를 수행합니다.

작은 사이즈, 가볍, 가지고 다닐 수 있, 포켓용이, 낮은 가격 다량 생산 효율의 필요를 충족시켜 주는 것은 개선된 칩 싸이즈 패키지입니다.
