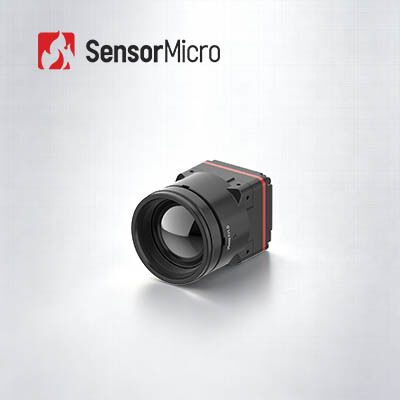

정밀한 방사열 측정 열화상 촬영을 위한 NETD ≤30mK를 갖춘 고감도 1280×1024 8μm 적외선 열화상 카메라 모듈

원래 장소 중국
브랜드 이름 SensorMicro
인증 ISO9001:2015; RoHS; Reach
모델 번호 iTL1208R
최소 주문 수량 1개 부분
가격 협상 가능
지불 조건 티/티
제품 상세 정보
온도 범위 -20℃~+550℃ (맞춤형) 온도 정확도 ±2C 또는 ±2%
해결 1280×1024/8μm NETD 30mK 이하
스펙트럼 범위 8~14μm LW 일반적인 전력 소비 1W
강조하다

NETD 30mk 카메라 모듈 핵심

,

적외선열 카메라 모듈 핵심

,

8X 계속적 줌 카메라 모듈

메시지를 남겨주세요
제품 설명
제품 개요

iTL1208R은 1280*1024 / 8μm ApexCore 적외선 검출기를 기반으로 제작된 세계 최초의 8마이크론 메가픽셀 소형 적외선 카메라 코어입니다. 이는 뛰어난 소형 SWaP 프로파일 내에서 메가픽셀 열화상 및 정밀 온도 측정을 결합합니다. 22.6 * 22.6 * 34.5mm의 크기와 12mm 렌즈 포함 시 34.5g의 가벼운 무게로 ±2°C 또는 ±2%까지의 온도 측정 정확도를 제공합니다.

이 모듈은 고해상도 열화상 및 정확한 온도 측정 모두 필요한 실외 검사 및 산업 온도 측정 애플리케이션에 적합합니다. 경량 스마트 장치를 위한 통합 열화상 및 온도 측정 솔루션을 제공합니다.

주요 특징
8μm 메가픽셀 혁신
  • 세계 최초의 8μm 메가픽셀 열화상 카메라 코어입니다.
  • ApexCore 1280*1024 / 8μm 슈퍼 적외선 검출기로 구동되어 고해상도와 초소형 통합의 균형을 이룹니다.
SWaP 성능의 선두 주자
  • 크기는 22.6 * 22.6 * 34.5mm에 불과하고, 무게는 34.5g(12mm 렌즈 포함)이며, 소비 전력은 1W에 불과합니다.
  • 메가픽셀 열화상의 크기 장벽을 돌파합니다.
게르마늄 프리 광학, 빠른 통합
  • 다양한 애플리케이션 요구 사항을 위한 여러 렌즈 옵션과 게르마늄 프리 칼코게나이드 광학 장치입니다.
  • 간소화된 시스템 통합을 위한 RAW 및 YUV 데이터 출력을 갖춘 MIPI CSI 이미지 출력 인터페이스입니다.
제품 사양
모델 iTL1208R
IR 검출기 지표
민감한 재료 VOx
해상도 1280*1024
픽셀 크기 8μm
스펙트럼 응답 8μm ~ 14μm
일반적인 NETD ≤30mK
이미지 처리
디지털 프레임 속도 25/30Hz
시작 시간 ≤6s
디지털 비디오 RAW / YUV / TMP
이미지 알고리즘 NUC / 3DNR / DNS / DRC / EE
이미지 표시 10가지 유형 (백색 가열 / 용암 / 철 빨강 / 뜨거운 철 / 의료 / 북극 / 무지개 1 / 무지개 2 / 색조 / 검은색 가열)
PC 소프트웨어
ICC 소프트웨어 모듈 제어 및 비디오 표시
전기
표준 외부 인터페이스 34핀 커넥터 인터페이스: BP04SD-34-0065-R0
통신 인터페이스 TTL-232 / I2C
디지털 비디오 인터페이스 MIPI-CSI
공급 전압 4.5–5.5V
일반적인 전력 소비 1W
온도 측정
작동 온도 -10℃ ~ +50℃
온도 측정 범위 -20℃ ~ 150℃, 100℃ ~ 550℃; 사용자 정의 및 확장 지원
온도 측정 정확도 23℃ ±3℃에서 ±2℃ 또는 ±2% 중 더 큰 값
부분 온도 측정 온도 측정 영역의 최대, 최소 및 평균 값 출력을 지원합니다.
기계
크기 (렌즈 포함) 5mm 렌즈 포함: 22.6mm * 22.6mm * 50mm (렌즈 외부 직경 Φ37mm)
10mm 렌즈 포함: 22.6mm * 22.6mm * 45.3mm (렌즈 외부 직경 Φ33mm)
12mm 렌즈 포함: 22.6mm * 22.6mm * 34.5mm (렌즈 외부 직경 Φ26.6mm)
17mm 렌즈 포함: 22.6mm * 22.6mm * 35.4mm (렌즈 외부 직경 Φ27mm)
25mm 렌즈 포함: 22.6mm * 22.6mm * 44.2mm (렌즈 외부 직경 Φ33mm)
35mm 렌즈 포함: 22.6mm * 22.6mm * 50.9mm (렌즈 외부 직경 Φ43.2mm)
무게 (렌즈 포함) 85.5 ± 4.5g (5mm 렌즈)
70.5 ± 3.6g (10mm 렌즈)
35.7 ± 2g (12mm 렌즈)
40.7 ± 2.1g (17mm 렌즈)
71.0 ± 3.6g (25mm 렌즈)
110 ± 5.5g (35mm 렌즈)
환경 적응성
작동 온도 -40℃ ~ +70℃
보관 온도 -45℃ ~ +85℃
습도 5% ~ 95%, 비응축성
진동 5.35grms, 랜덤 진동, 3축
충격 반 사인파, 40g/11ms, 충격 방향, 3축, 6 방향
인증 ROHS2.0 / REACH
광학 렌즈 고정 초점 무열: 5 / 10 / 12 / 17 / 25 / 35mm
산업 응용 분야

iTL1208R 열화상 모듈은 산불 진화, 전력 유지 보수, 광전 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 및 기타 까다로운 산업 환경에서 널리 사용됩니다.

회사 소개

우리의 비전: 감지 기술의 한계를 넓히고 사람들이 주변 세계와 연결되는 방식을 변화시키는 것.

우리의 사명: 적외선 감지 기술의 힘을 활용하여 전 세계 산업을 변화시키고, 더 스마트한 의사 결정, 더 안전한 환경, 더 연결된 미래를 가능하게 하는 것.

우리의 가치: 세상을 더 나은 곳으로 만드는 고급 적외선 기술을 창조하는 것.

자주 묻는 질문
1. 적외선 열화상이란 무엇인가요?

열화상은 물체 표면 온도 감지를 기반으로 하는 새롭고 효과적인 비침습적 진단 방법입니다. 물체에서 방출되는 적외선(IR) 복사는 온도 분포 지도의 형태로 기록되고 시각화됩니다.

2. 적외선 열화상은 무엇에 사용될 수 있나요?

적외선 열화상은 주택 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람 및 동물의 생리적 변화 등을 파악하는 데 사용될 수 있습니다.

3. 적외선 열화상의 장점은 무엇인가요?

비파괴 검사의 경우, 손상 없이 간단하고 빠르게 테스트할 수 있어 비용 절감, 작업 효율성 향상, 인력 및 장비 감가상각 감소로 이어집니다. 의료 열화상의 경우, 인체 내부의 숨겨진 문제를 찾는 데 매우 효과적입니다. 방사선이나 통증 없이 100% 안전하여 조기 건강 검진에 이상적인 도구입니다.
