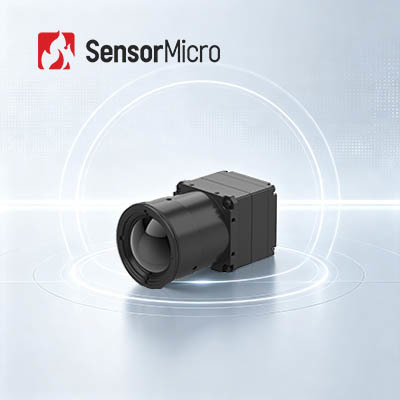

1280x1024/12μm 고감도 비냉각 VOx 열화상 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인1212R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | ≤40mK/F1.0/25℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 30Hz |
| 일반적인 전력 소비 | 1.0W | 공급 전압 | 4.5~5.5V |
| 강조하다 | VOx 장파장 적외선 열 카메라 모듈,VOx 열 카메라 모듈 1280x1024,비냉각 카메라 모듈 12uM |
||
제품 설명
높은 민감도 VOx LWIR 열 카메라 모듈 냉각되지 않은 1280x1024/12μm
제품 개요
COIN1212R 적외선 카메라 코어는 1280*1024/12μm의 메가픽셀의 냉각되지 않은 적외선 검출기를 갖추고 있으며, 고급 신호 처리 회로와 온도 측정 알고리즘이 통합되어 있습니다.널리 채택 된 일련 통신 프로토콜을 지원하고 다양한 비디오 출력 인터페이스를 제공하며 전체 광 렌즈 옵션을 제공합니다..
온도 차이를 빠르게 감지하고 명확한 열 이미지 및 정확한 온도 데이터를 제공할 수 있습니다.그것은 온도 측정 시스템의 2차 개발을 크게 효율화합니다.이것은 지능형 모니터링, 고급 제조, 프로세스 제어, 과학 연구,그리고 다른 고급 열영상 응용 프로그램.
주요 특징
- 고화질 영상 촬영, 정확한 탐지:메가 픽셀 고화질 탐지 기능을 통해 더 넓은 시각과 더 큰 영역에서 적외선 온도 측정이 가능합니다.목표물의 더 많은 열적인 세부 사항이 명확하게 드러납니다..
- 완전하고 효율적최상급 대형 형식의 냉각되지 않은 적외선 탐지기로 개발되었습니다.온도 측정 정확도는 ±3°C 또는 ±3%까지-20°C~150°C, 0~550°C 범위, 커스터마이징 가능한 확장 기능을 지원합니다.
- 여러 구성, 빠른 통합:DVP와 BT를 포함한 다양한 이미지 출력 모드를 지원합니다.1120. RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인1212R |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280*1024 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤40mK/F1.0/25°C |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | / |
| 디지털 비디오 | RAW/YUV422/TMP |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 2차원 소음 억제 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50pin: DF40C-50DP-0.4V ((51), (HRS,남자) |
| 확장판 | USB30 |
| 통신 인터페이스 | TTL-232 |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/MIPI |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 1.0W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균 지원 출력 값 |
| SDK | 안드로이드 / 윈도우 / 리눅스; 비디오 스트림 분석 및 회색에서 온도로 변환을 달성 |
| 기계식 | |
| 맨 코어 크기 ((mm) | 14mm/19mm/25mm: 25.4mm*25.4mm*19.3mm 35mm/50mm/100m: 35.4mm*35.4mm*17.8mm |
| 맨 핵 중량 (g) | 14mm/19mm/25mm: 19.7±1g 35mm/50mm/100m: 32.5±1g |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 3 축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 아테르마: 14mm/19mm/24mm |
| 보호 수준 | IP67 (앞 렌즈) |
산업용 용도
COIN1212R 적외선 이미징 모듈은 전력 전기, 기계 비전, 건물 검사, 금속 석유화학 등에 널리 사용됩니다.
우리 의 핵심 적외선 탐지기
내부 적외선 탐지기 기술:
- 8인치 0.11μm VOx 냉각되지 않은 적외선 감지기
- 8인치 0.5μm MCT 냉각 적외선 감지기
- 8인치 0.5μm T2SL 냉각 적외선 감지기
생산 능력과 장점:
- 매년 600만 대의 자발적인 적외선 탐지기
- 30,000m2 반도체 제조 시설
- 20,000 m2 청정실 면적
자주 묻는 질문
1적외선 온도학이란 무엇인가요?
온도 촬영은 물체 표면 온도 검출을 기반으로 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체 에서 방출 되는 적외선 (IR) 방사선은 열 분포 지도 의 형태로 기록 되고 시각화 된다.
2적외선 온도 촬영은 무엇을 위해 사용될 수 있습니까?
적외선 열영상은 가정 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리학적 변화 등을 결정하는 데 사용될 수 있습니다.
3적외선 온도 촬영의 장점은 무엇입니까?
파괴적이지 않은 테스트의 경우 손상을 입지 않고 테스트하고 신속하게 반응하여 비용을 절감하고 업무 효율성을 높이고 인력과 장비 절감을 줄입니다.
의료용 온도학은 인간의 몸에서 숨겨진 문제를 발견하는데 매우 효율적이며 방사선이나 통증 없이 100% 안전하며, 이는 조기 건강 검진에 이상적인 도구입니다.
