DVP 인터페이스 적외선열 카메라 모듈 120x90 8~14μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO120 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 스펙트럼 범위 | 8~14μm | NETD | ≤60mK |
|---|---|---|---|
| 해결 | 120x90 | 픽셀 피치 | 17μm |
| 온도 범위 | (주문형인) -20C~+120C | 크기 | 8.5x8.5x9.16mm |
| 강조하다 | DVP 인터페이스 열 카메라 모듈,열 카메라 모듈 120x90,14 um 열 카메라 핵심 |
||
제품 설명

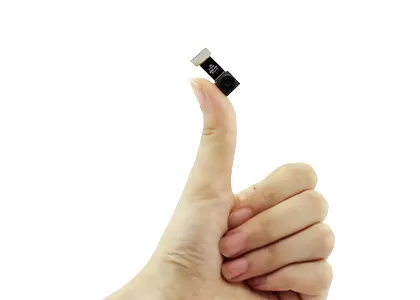

TIMO120 열 카메라 코어
소형 VOx FPA 120x90 / 17μm 열영상 카메라 코어 적외선 카메라에 통합
제품 설명
TIMO120 소형 적외선 모듈은 웨이퍼 레벨 광학을 통합합니다.120x90 / 17μm 웨이퍼 레벨 패키지 (WLP) 탐지기와 기본 이미지 처리 회로.
TIMO120 열영상 코어는 최적화된 크기, 무게, 전력, 비용 (SWaP-C) 인프라레드 영상 애플리케이션을 위해 지향됩니다.초소형 구조와 초저전력 소비는 다양한 스마트 기기에 편리하게 통합됩니다., 열영상기 또는 모바일 단말기 비용, 크기 및 무게에 대한 엄격한 요구 사항.
주요 특징
- 최소 WLP 적외선 모듈, 8.5x8.5x9.16mm
- DVP 인터페이스, 다양한 임베디드 플랫폼과 호환
- 가시적인 카메라 모듈 동등, 직접 통합
- 완전한 SDK 개발 키트
- 더 긴 운영 시간을 늘리기 위해 낮은 전력 설계
- 많은 종류의 지능형 애플리케이션에 저렴한 비용
제품 사양
| 모델 | TIMO-120 |
| IR 탐지기의 성능 | |
| 결의 | 120x90 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | ≤ 60mK |
| 렌즈 종류 | WLO |
| 초점 모드 | 고정 줌 |
| HFOV | 90°/50° |
| 필드 깊이 | 10cm에서 무한도 |
| 프레임 속도 | 1~30Hz (변용가능) |
| 온도 측정 | |
| 온도 범위 | -20°C ~ +120°C (변용 가능) |
| 온도 정확성 | 커스터마이징 가능 (몸 또는 산업 온도학의 요구 사항을 충족) |
| 인터페이스/ 컨트롤 | |
| AVDD | 3.6V±0.05V |
| VSK/VDET | 4.7±0.05V |
| DVDD | 1.8V±0.05V |
| 인터페이스 | 디지털 인터페이스 |
| 전력 소비 | 45mW (유형 모드); 9mW (저전력 모드) |
| 신체적 특성 | |
| 크기 (mm) | 12x10x5.48 (HFOV=90°); 8.5x8.5x9.16 (HFOV=50°) (특례가 적용된다) |
| 작동 온도 | -20°C ~ +60°C |
| 저장 온도 | -40°C ~ +85°C |
산업용 용도
TIMO120 적외선 열카메라 코어는 온도, 지능형 하드웨어, 스마트 빌딩, 스마트 홈, AIoT 등 많은 분야에서 널리 사용됩니다.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
명확한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1열영상과 렌즈에 대한 시각영상 사이의 차이
렌즈의 주요 차이점은 열영상 렌즈가 특수 재료로 만들어져야한다는 것입니다. 주요 이유는 적외선 열 방사선이 유리 (실리콘) 를 통과 할 수 없다는 것입니다.그래서 특별한 게르마늄으로 만든 특수 렌즈, 크로미움 및 다른 금속 재료가 사용됩니다. 이것은 또한 열 영상 렌즈의 가격이 광 렌즈보다 약간 더 높게 만듭니다. 이는 또한 전체 장치의 가격을 증가시킵니다.
2. 이미지 원칙에 대한 열 이미지 & 시각 이미지 사이의 차이
이 두 가지의 영상 촬영 원리는 기본적으로 동일하다. 영상 촬영 장치는 특정 파장 범위 내에서 빛의 파장을 영상한다. 자연에서는 가시광선의 파장 범위가 0.39μm에서 0.78μm까지,적외선 열선 파장의 범위는 0에서.75μm에서 1000μm. 목표 온도가 절대 0°C -273°C보다 높을 때까지 적외선 방사선이 존재합니다.
