UAV 화물을 위한 장파장 적외선 적외선열 모듈 640x512 25Hz/30Hz
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 장파장 적외선 적외선열 모듈,640x512 적외선열 모듈,UAV 화물 장파장 적외선 열 모듈 |
||
제품 설명

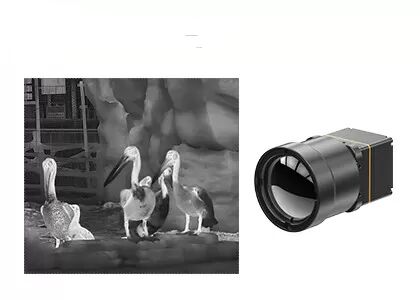

야외용 25mm 렌즈가 장착된 LWIR 비냉각 640x512 12μm 열화상 모듈
제품 설명
TWIN612 열 모듈은 SensorMicro에서 개발한 신제품입니다. 640×512/12µm 세라믹 패키지 비냉각 적외선 감지기를 통합합니다. 일반적인 NETD＜40mk로 TWIN612 열 모듈은 더 선명하고, 더 날카로우며, 더 자세한 이미지를 제공할 수 있습니다.
-20℃~150℃/0~550℃의 온도 측정 범위, ±2℃ 또는 ±2%의 정확도, 최대 30Hz의 프레임 속도로 열 모듈은 부드러운 열 이미지와 정확한 온도 측정을 보장합니다.
TWIN612 열 모듈은 소형 설계, 경량 구조 및 0.8w의 낮은 전력 소비의 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며, 이는 성숙된 적외선 감지기 패키징 기술입니다. 금속 패키징과 비교하여 패키징된 감지기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열 모듈은 크기, 무게 및 전력 소비에 엄격한 요구 사항이 있는 산업 분야에 적용될 수 있습니다.
주요 특징
- 소형 크기: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반적인 NETD<40mk
- 선명하고 깨끗한 열화상
- 일반적인 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 감지기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | ＜40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6s |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 총 11개 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10℃~50℃ |
| 온도 측정 범위 | -20℃~150℃, 0℃~550℃ |
| 온도 측정 정확도 | ±2℃ 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 회색조에서 온도로의 비디오 스트림 분석 및 변환 수행 |
| 물리적 특성 | |
| 치수 (mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40℃～+70℃ |
| 보관 온도 | -45℃～+85℃ |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 선택적 렌즈 | 고정 비열: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, UAV 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
당사의 장점
자주 묻는 질문
1. T2SLCooled 적외선 감지기의 장점
Type II 초격자는 고성능 적외선 초점면 영상 배열의 제작에 주로 사용됩니다. Type II 초격자 재료를 기반으로 하는 냉각 적외선 초점면 감지기 제품은 다양한 분야에서 광범위한 시장 전망을 가지고 있는 많은 장점을 가지고 있습니다.
- 높은 양자 효율, 높은 프레임 속도, 높은 감도,
- 강력한 침투력, 강력한 간섭 방지
- 전천후 작업
- 더 넓은 응답 대역 및 더 높은 작동 온도
- 작은 암전류, 장파/듀얼 컬러의 높은 감지 효율
- 높은 감지율, 더 나은 균일성, 대면적 배열 장치에 더 적합
